1.12
PK 255

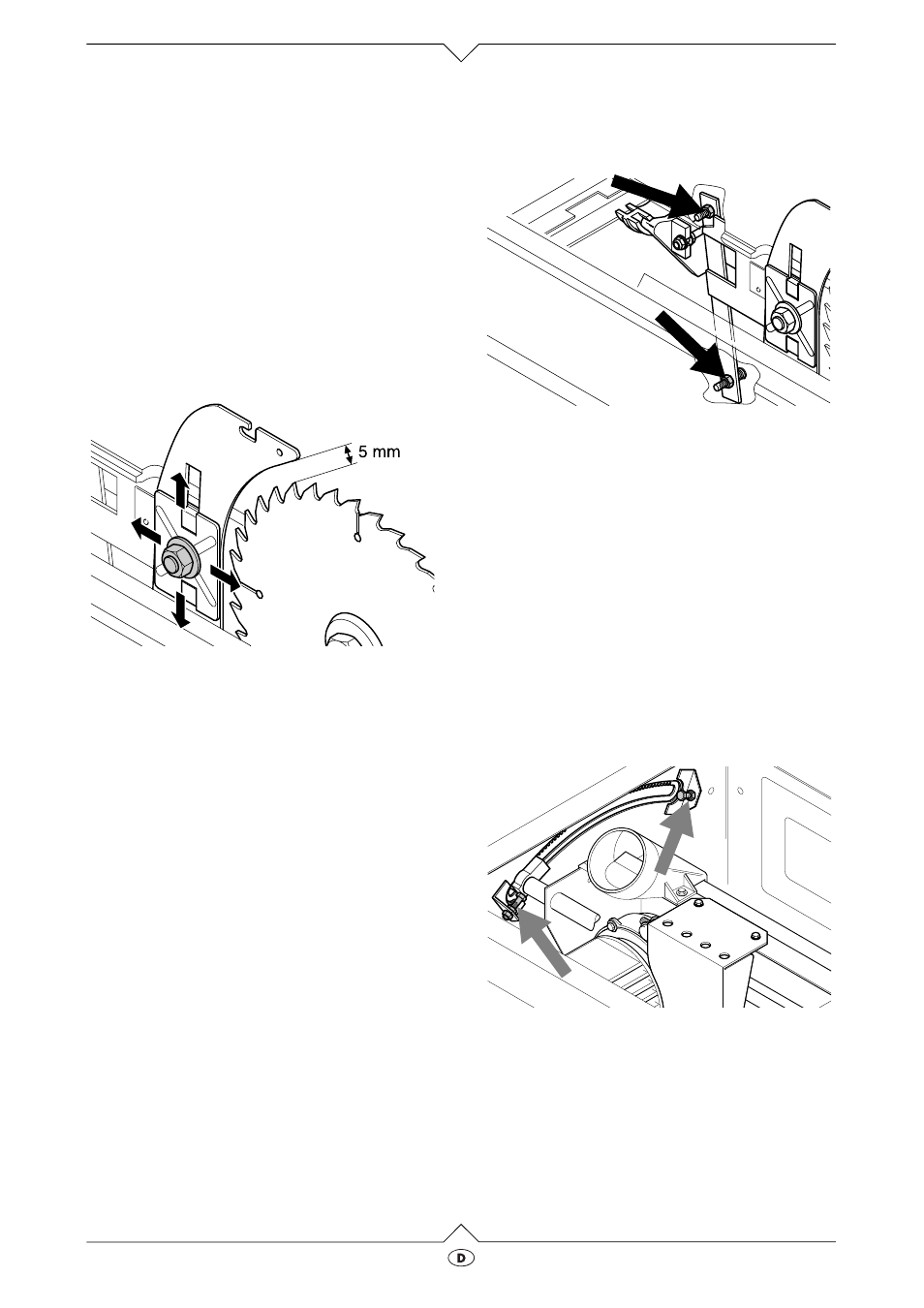

Spaltkeil einstellen
A
Der Spaltkeil gehört zu den Sicherheitsein-
richtungen und muß für einen gefahrlosen
Betrieb korrekt montiert sein.
Um den Spaltkeil exakt an das Sägeblatt anzupas-
sen, kann der Spaltkeil in zwei Ebenen verstellt
werden:
-
im Abstand zum Sägeblatt;
-
in der seitlichen Ausrichtung.
Abstand zum Sägeblatt
Der Abstand zwischen dem äußeren Rand des
Sägeblattes und dem Spaltkeil muß etwa fünf mm
betragen.
1. Spanhaube abnehmen.
2. Befestigungsschrauben der Tischeinlage her-
ausdrehen und Tischeinlage nach oben her-
ausnehmen.
3. Sägeblatt ganz nach oben kurbeln.
4. Schwenkkastendeckel etwas anheben und zur
Seite schwenken. Der Schwenkkastendeckel
ist unten eingehängt und kann nicht herunter-
fallen.
5. Mutter am Spaltkeil etwa eine Umdrehung
lösen.
6. Spaltkeil ausrichten.
7. Mutter festziehen.
Seitenverschiebung
Spaltkeil und Sägeblatt müssen exakt fluchten
(Probeschnitt durchführen).
Insbesondere nach jedem Verstellen des Abstan-
des Spaltkeil – Sägeblatt ist eine Überprüfung
erforderlich.
· Justierschrauben (Pfeil) im Uhrzeigersinn
drehen
= Spaltkeil wird nach rechts verschoben.
· Justierschrauben (Pfeil) gegen den Uhrzeiger-
sinn drehen
= Spaltkeil wird nach links verschoben.
8. Schwenkkastendeckel zurückschwenken und
einrasten.
9. Spanhaube befestigen.
10. Tischeinlage festschrauben.
Schrägverstellung einstellen
1. Sägeblatt ganz nach oben kurbeln und an
separatem Winkelmaß exakt rechtwinklig zum
Sägetisch ausrichten.
2. Wenn die 0
°
-Anschlagbegrenzung der Säge
nicht exakt mit dem rechtwinklig ausgerichteten
Sägeblatt übereinstimmt:
Sägeblatt ganz einfahren, Säge umdrehen und
umgekehrt auf die Tischplatte stellen.
3. Anschlagschrauben an Vorder- und Rückseite
verstellen, bis das Sägeblatt an der 0
°
-
Anschlagbegrenzung exakt rechtwinklig ist.
4. Zum Prüfen der 45
°
-Anschlagbegrenzung,
Schritte 1 bis 3 entsprechend durchführen.
5. Nach dem Verstellen einer Anschlagbegren-
zung, Winkelskala an der Vorderseite gegebe-
nenfalls nachjustieren.
