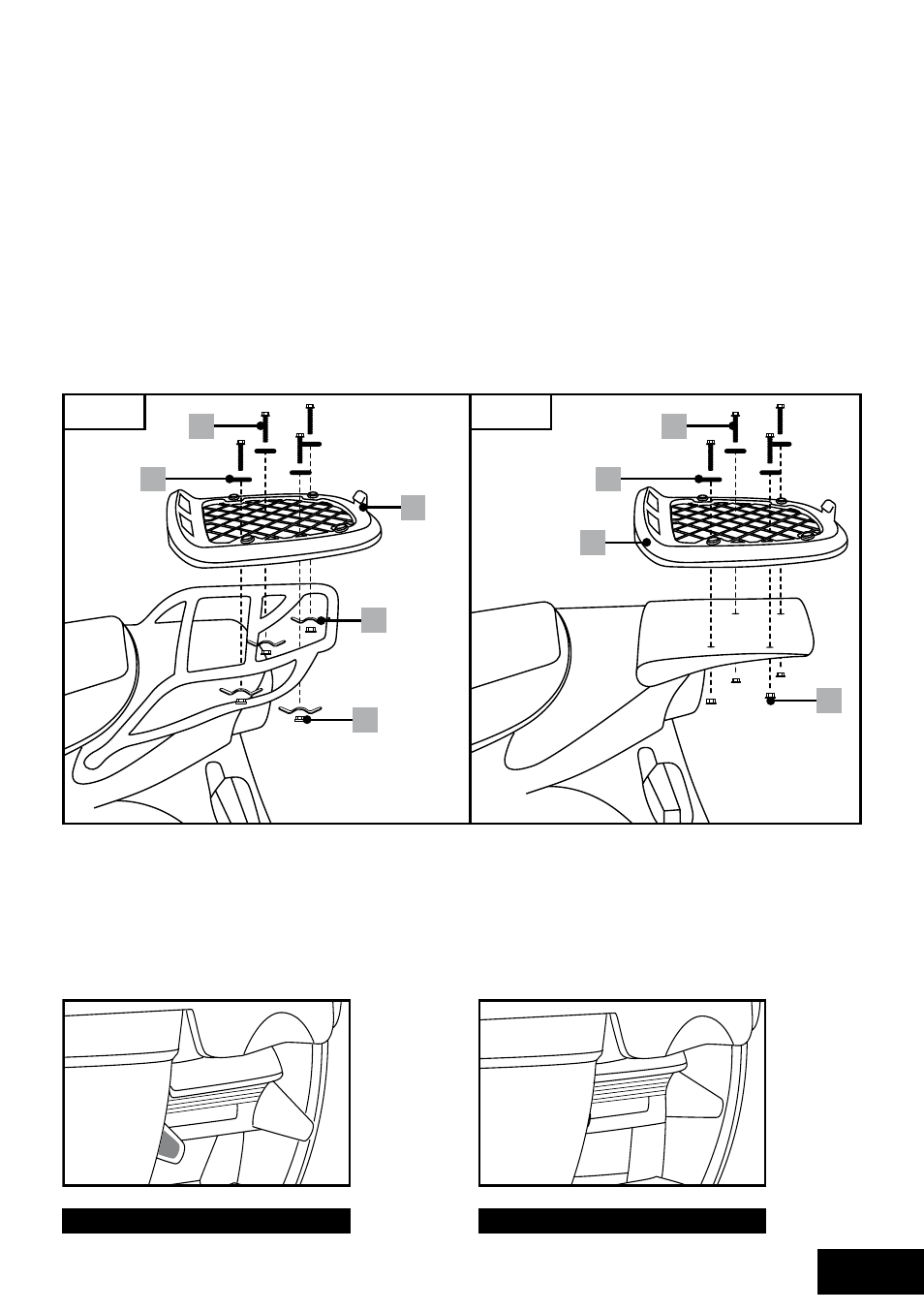

Montaje del panel adaptador
Con ayuda de los bornes suministrados, puede fijar el panel adaptador en el sistema de soporte de
tubos de su escúter (véase fig. A). Entre cada borne debe haber una distancia de 10 cm, como mínimo.
Los bornes deben colocarse siempre en cuadrado. Con otros sistemas de soporte, por ejemplo con los
dispositivos de rosca directamente insertados, el panel adaptador se puede atornillar también directa-
mente (sin los bornes) (fig. B). Después del montaje del panel adaptador, se puede poner la tapa sobre
el panel.
¡Atención!
Tenga en cuenta que las tuercas autobloqueantes estén fuertemente apretadas. Para que las tuercas
no se suelten durante el trayecto, los tornillos deben estar atornillados completamente a través de las
tuercas. Los 4 tornillos o dispositivos de fijación deben estar firmemente montados para garantizar una
resistencia suficiente.¡Compruebe además la unión entre el panel adaptador y el sistema de soporte,
después del montaje!
Indicadores del mecanismo de cierre
A los dos lados del mecanismo de cierre se encuentran situados dos indicadores rojos. Si el baúl se
ha cerrado correctamente, los indicadores quedan encajados en la carcasa del baúl y dejan de estar
visibles. Si el baúl no se ha cerrado correctamente, los indicadores siguen estando visibles y no quedan
encajados en la carcasa del baúl.
fig. B fig. A
1
1
4
7
7
5 5
6 6
no se ha cerrado correctamente se ha cerrado correctamente
