Florabest FRG 45 A1 - Manual (Page 32)

30
Montagem
FRG 45 A1
PT

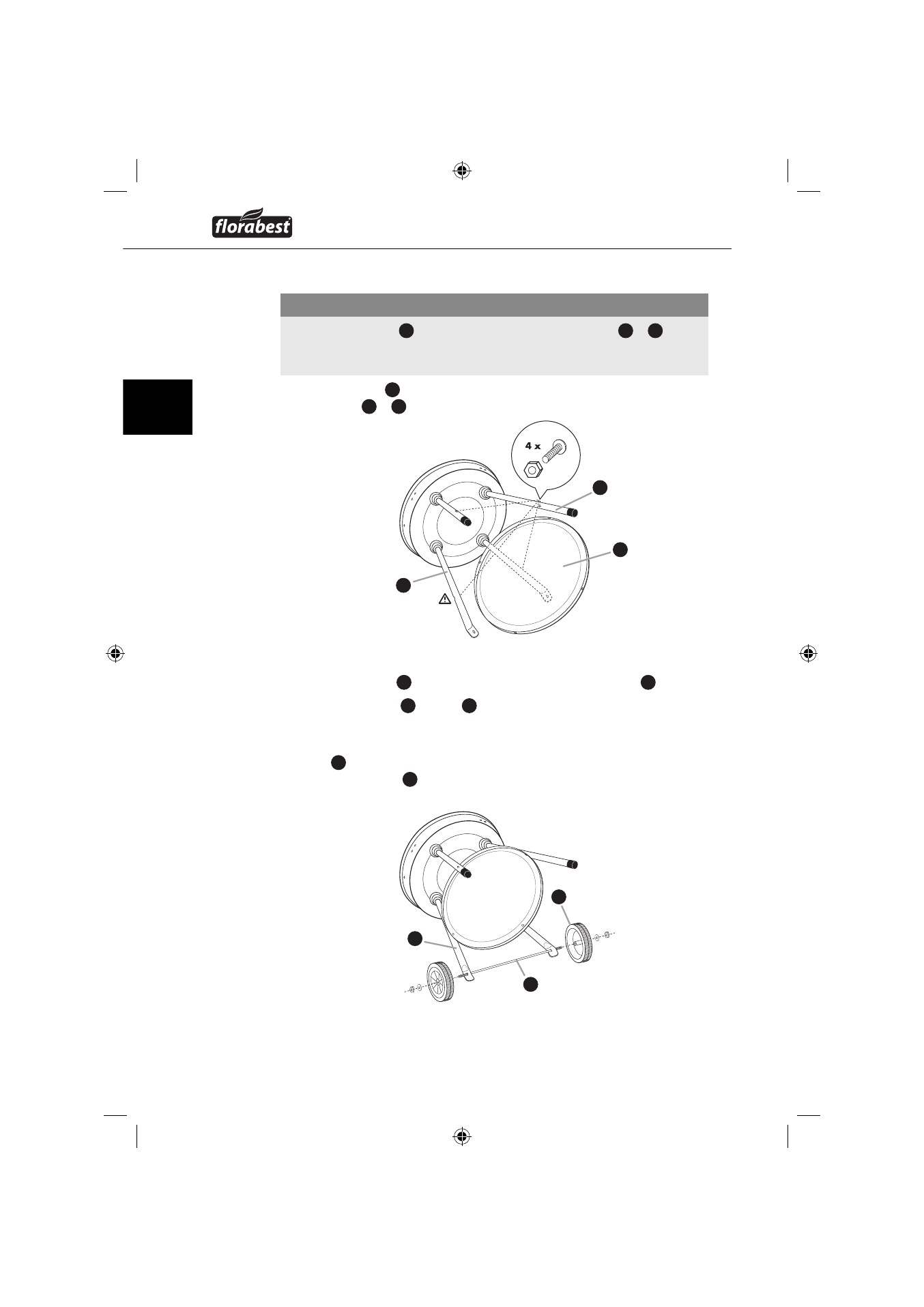

Passo 2
ATENÇÃO
A borda da base ► 6 deve apontar para baixo. As pernas ( 5 + 9 )
devem ser rodadas de modo a que as cavidades dos orifícios apontem
para o exterior para poder inserir as cabeças dos parafusos.
Monte a base ♦ 6 com 4 ajuda parafusos M5 x 30 e porcas M5 nas
4 pernas ( 5 + 9 ).
Passo 3
Desloque o eixo ♦ 8 pelos orifícios inferiores das pernas curtas 9 .
Encaixe as rodas ♦ 7 no eixo 8 e fi xe-as com uma arruela plana Ø 8 e
uma porca autoblocante M8.
Aperte as porcas com uma chave inglesa SW 13 mm. Se necessário, fi xe o ♦
eixo 8 com um alicate. Para proteger contra riscos, coloque um pano entre
o alicate e o eixo 8 .
6
5
9
8
7
9
