Montaggio
FRG 45 A1
IT
MT

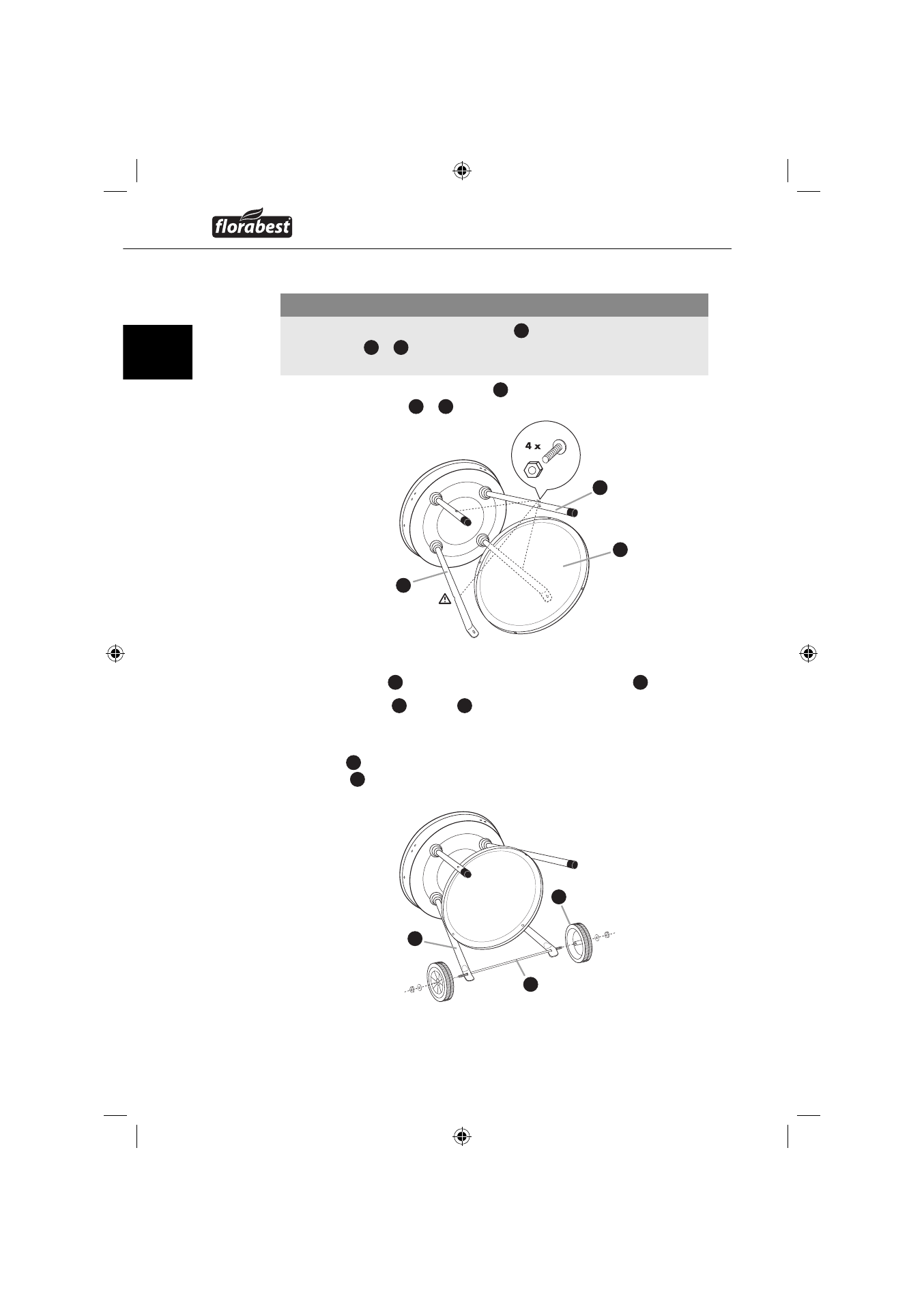

Passaggio 2
ATTENZIONE
Il margine della superfi cie di appoggio
►
6
deve puntare verso il basso.
Le gambe (
5
+
9
) devono essere ruotate in modo tale che le insenature
dei fori puntino verso l'esterno, al fi ne di potervi inserire le teste delle viti.
Montare la superfi cie di appoggio
♦
6
con l’ausilio di 4 viti M5 x 30 e dadi
M5 alle 4 gambe (
5
+
9
).
Passaggio 3
Inserire gli assi
♦
8
attraverso i fori inferiori delle gambe corte
9
.
Inserire le ruote
♦
7
sull’asse
8
e fi ssarle con una rondella Ø 8 e un dado
autobloccante M8 per ogni ruota.
Serrare i dadi con una chiave fi ssa SW 13 mm. Se necessario, tenere fermi
♦
gli assi
8
con una pinza. Per evitare graffi , collocare un panno fra la pinza
e l‘asse
8
.
6
5
9
8
7
9
