66
Montáž
FGW 84 A1
SK

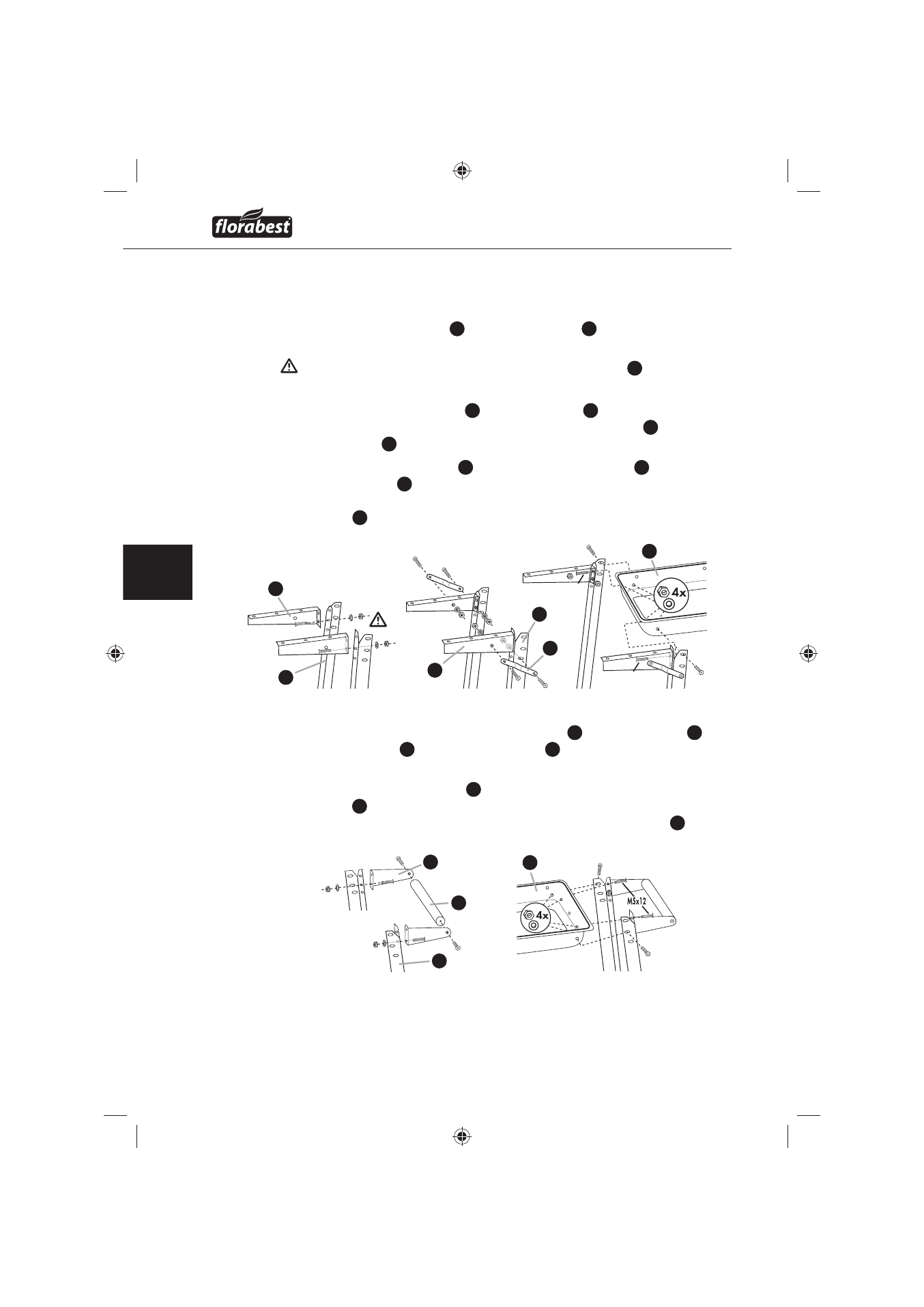

Postup montáže
Krok 1
Spojte odkladacie držiaky
♦
15
so vzperami koliesok
14
pomocou podložiek
Ø 5,4, skrutiek M5x10 a matíc M5.
Dajte pozor na to, že len spodný otvor odkladacieho držiaka
15
sa používa
na zoskrutkovanie.
Pripevnite zosilňovacie vzpery
♦
16
na vzpery koliesok
14
podložkami Ø 5,4,
skrutkami M5x10 a maticami M5. Pripevnite zosilňovacie vzpery
16
na odkla-
dacie držiaky
15
podložkami Ø 5,4, skrutkami M5x10 a maticami M5.
Namontujte vzpery koliesok
♦
14
spolu s odkladacími držiakmi
15
vľavo na
nádobu na uhlie
6
podložkami Ø 5,4, dvoma skrutkami M5 x 12, dvoma
skrutkami M5x10 a maticami M5. Tu treba použiť horný otvor vo vzperách
koliesok
14
.
M5x10
M5x10
M5x12
M5x12
Krok 2
Podľa opisu v kroku 1 namontujte držiaky rukovätí
♦
8
a stojanové vzpery
9
.
Upevnite rukoväť
7
medzi držiaky rukoväte
8
a pevne zaskrutkujte skrut-
kami do dreva Ø 4 x 10.
Namontujte stojanové vzpery
♦
9
spolu s rukoväťou vpravo na nádobu
na uhlie
6
skrutkami M5 x 12, podložkami Ø 5,4, skrutkami M5 x 10
a maticami M5. Tu treba použiť horný otvor v stojanových vzperách
9
.
M5x10
M5x10
15
15
14
14
16
6
8
7
9
6
