Montaža
FGW 84 A1
SI

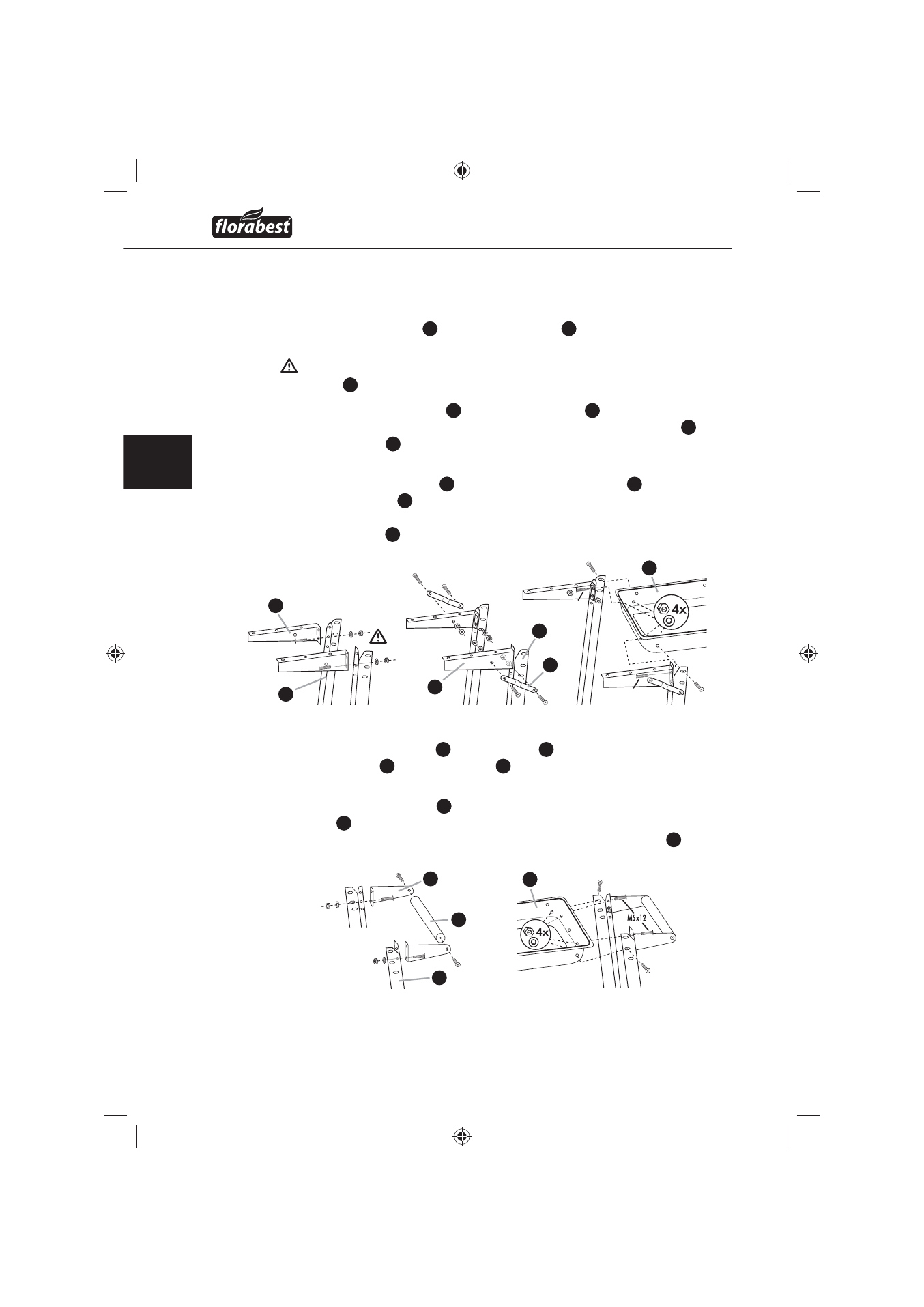

Koraki za montažo
Korak 1
Povežite držali police
♦
15
s kolesnima prečkama
14
, pri tem uporabite pod-
ložke Ø5.4, vijake M5x10 in matice M5.
Upoštevajte, da se za privijanje uporablja samo spodnja luknja v držalu
police
15
.
Povežite ojačevalni prečki
♦
16
s kolesnima prečkama
14
, pri tem uporabite
podložke Ø5.4, vijake M5x10 in matice M5. Povežite ojačevalni prečki
16
z držali police
15
, pri tem uporabite podložke Ø5.4, vijake M5x10 in
matice M5.
Montirajte kolesni prečki
♦
14
z montiranima držaloma police
15
levo na
posodo za oglje
6
, pri tem uporabite podložke Ø5.4, 2 vijaka M5x12,
2 vijaka M5x10 in matice M5. V ta namen potrebujete zgornjo luknjo
kolesnih prečk
14
.
M5x10
M5x10
M5x12
M5x12
Korak 2
Montirajte držali ročaja
♦
8
in stoječi prečki
9
, kot je opisano v koraku 1.
Pritrdite ročaj
7
med držali ročaja
8
in ga trdno privijte z vijaki za les
Ø4x10.
Montirajte stoječi prečki
♦
9
z montiranim ročajem desno na posodo za
oglje
6
, pri tem uporabite vijake M5x12, podložke Ø5.4, vijake M5x10
in matice M5. V ta namen potrebujete zgornjo luknjo stoječih prečk
9
.
M5x10
M5x10
15
15
14
14
16
6
8
7
9
6
