44
PT
Ø [mm]: Ø [mm]: [1/min]:
6 - 8
9 - 10
> 8
> 10
< 3
< 4
3 - 4
5 - 6
5
7 - 8
6. Desloque a unidade do motor (14)
para trás para tensionar novamente a
correia trapezoidal (26).
7. A correia trapezoidal (26) está cor-
retamente tensionada, se for possível
pressioná-la um pouco para baixo.
8. Fixe novamente o parafuso de fixação
(13) da unidade do motor (14).
9. Feche a cobertura da engrenagem (8).
Fixe o parafuso de fecho da cobertura
da engrenagem (11).
A cobertura da engrenagem (8)
está equipada com um interruptor
de segurança (27). Se a cobertura
da engrenagem (8) não estiver cor-
retamente fechada não é possível
ligar o aparelho.

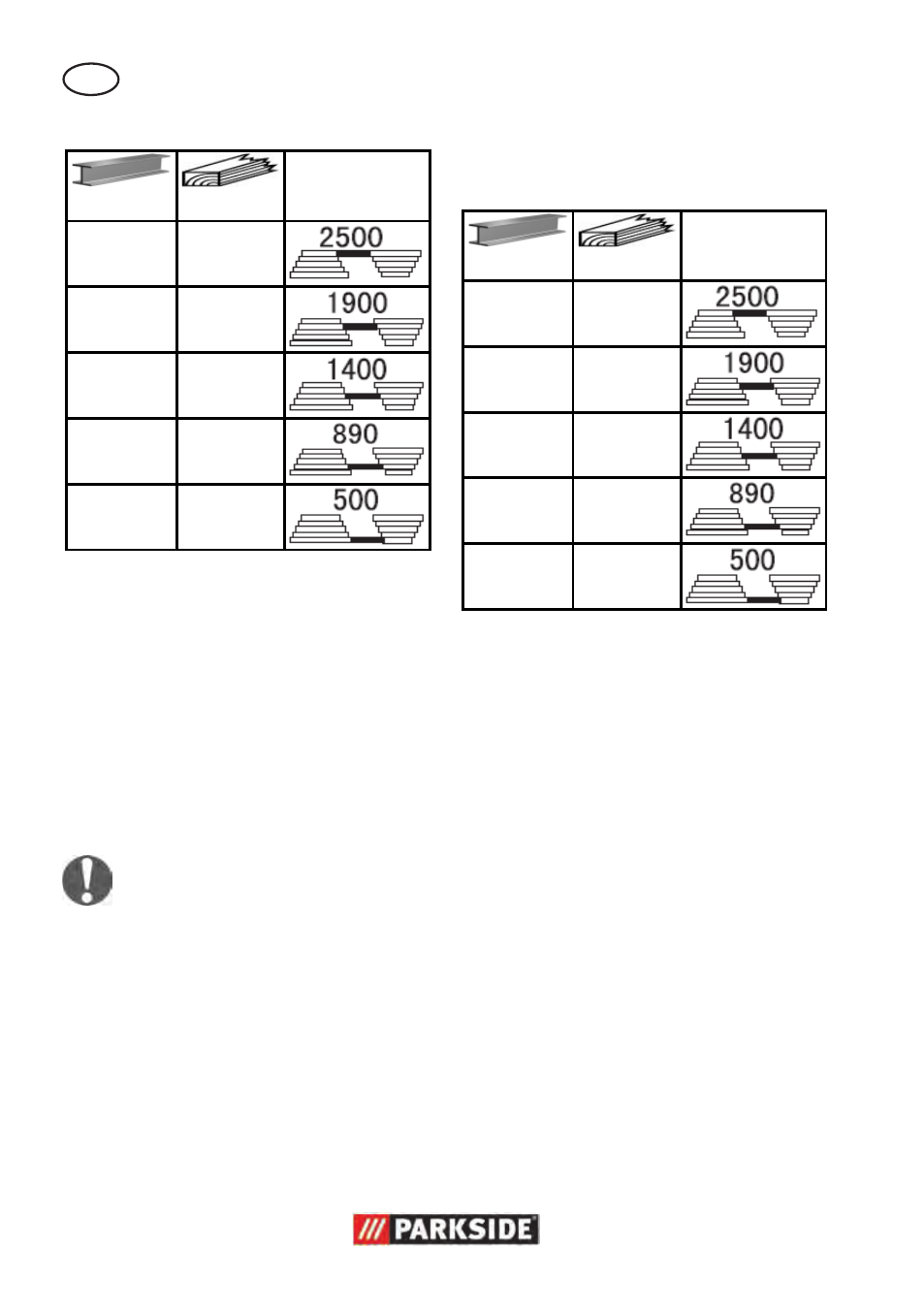

Rotações recomendadas para
diversos tamanhos de perfuração e
materiais:
Ø [mm]: Ø [mm]: [1/min]:
6 - 8
9 - 10
> 8
> 10
< 3
< 4
3 - 4
5 - 6
5
7 - 8
Verificar correia trapezoidal
1. Solte o parafuso de fecho (11) da
cobertura da engrenagem (8).
2. Abra a cobertura da engrenagem (8).
3. Verifique a tensão da correia trapezoi-
dal (26).
4. A correia trapezoidal (26) está cor-
retamente tensionada, se for possível
pressioná-la um pouco para baixo.
5. Verifique a correia trapezoidal (26)
quanto a fissuras, cortes ou outros da-
nos.
6. Feche a cobertura da engrenagem (8).
Fixe o parafuso de fecho da cobertura
da engrenagem (11).
Tensionar correia trapezoidal
1. Solte o parafuso de fecho da cobertura
da engrenagem (11).
2. Abra a cobertura da engrenagem (8).
3. Solte o parafuso de fixação (13) da
unidade do motor (14).
