43 CZ
Všeobecné bezpečnostní pokyny Všeobecné bezpečnostní pokyny / Uvedení do provozu
Q Originální příslušenství /
přídavné přístroje
Použijte jen příslušenství a přídavné
přístroje, které jsou udány v návodu
k obsluze. Použití jiných nástrojů použití než
doporučených v tomto návodu k obsluze nebo
jiného příslušenství může pro vás znamenat ne-
bezpečí poranění.
Q Uvedení do provozu
Q Broušení vrtáku
UPOZORNĚNÍ: Silně poškozené vrtáky předbruste
nejprve hrubě na stojanové brusce.
Brusný kámen úplně spusťte. K tomu otáčejte
otočným spínačem
1 až nadoraz ve směru
DOWN .
Zaveďte vrták do nejmenšího lícujícího vedení
vrtáku
11 na ostřicím zařízení vrtáků. Přesné
velikosti (Ø) příslušného vedení vrtáku 11 mů-
žete odečíst na popise (3 až 10).
K zapínání zařízení nastavte polohu spínače
ZAP / VYP na „I“.
Otáčejte otočným spínačem 1 ve směru UP
tak dlouho, pokud neuslyšíte hluk broušení.
UPOZORNĚNÍ: Otočným spínačem 1 re-
gulujte polohu brusného kamene na pouzdru
brusné hlavy a tím přítlačný tlak brusného kamene.
Čím dále otáčíte-li otočným spínačem
1 ve
směru UP , tím více se zvyšuje přítlačný tlak.
Dbejte na to, abyste brusný kámen neotočili
příliš daleko. Jinak může brusný kámen narážet
na pouzdro.
Vrtákem otočte mírným tlakem volně a rychle
mezi levým a pravým dorazem asi 10krát sem
a tam (u malých vrtáků asi 5krát).

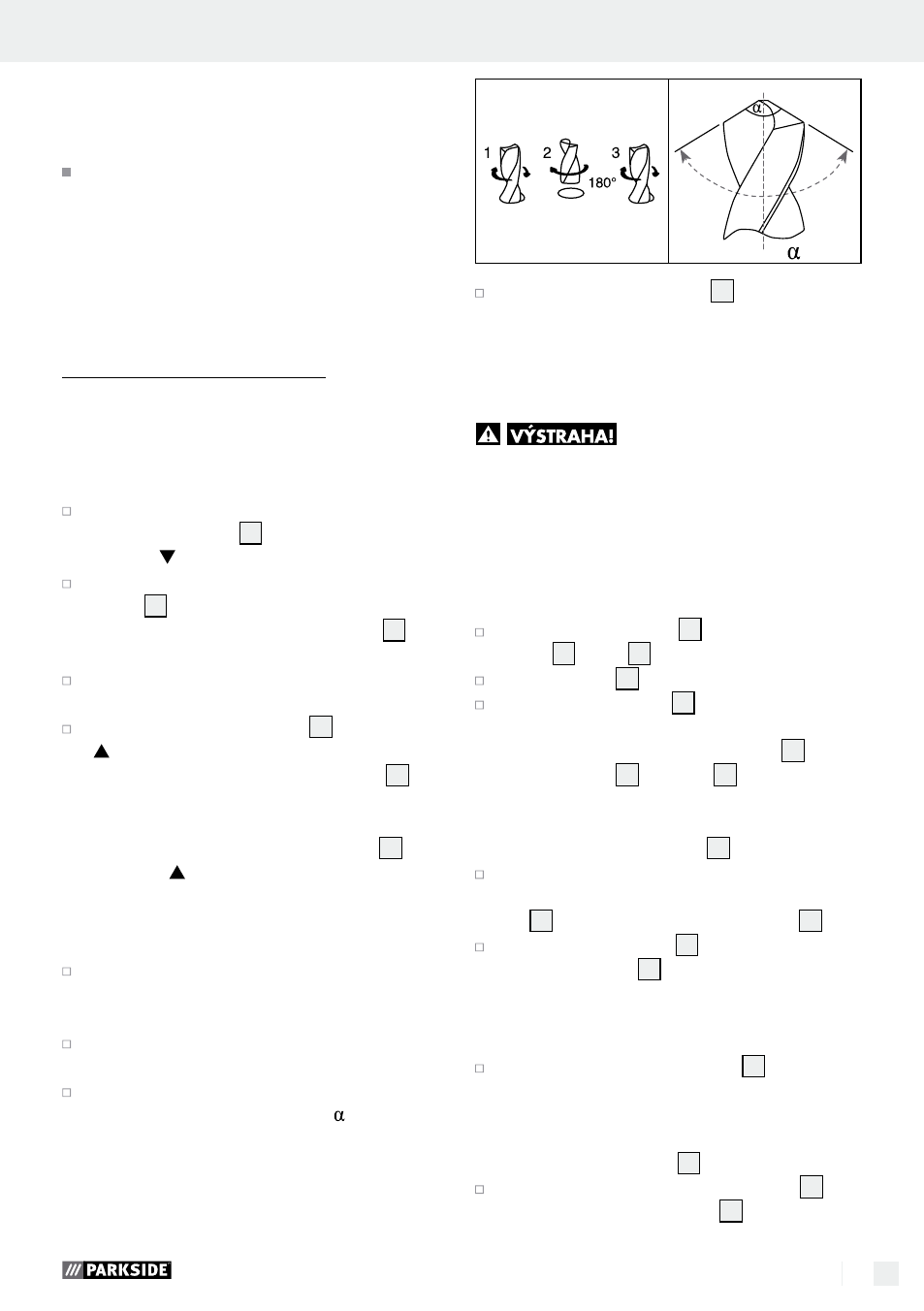

Vrták vytáhněte, otočte jím o 180° (vodorov-
ně) a zaveďte jej znovu k brusnému kameni.
Případně zopakujte celý postup, až jsou obě
ostří ostrá. Bruste tak, aby úhel ( ) mezi oběma
hranami (b) dosáhl 118°. Obě hrany (b) musí
mít stejný úhel k ose vrtáku (a) a musí být stejně
dlouhé, aby se vrták otáčel centricky (viz násle-
dující zobrazení).
(b) (b)
(a)
=118°
Stiskněte spínač ZAP / VYP 4 do polohy „0“,
abyste zařízení vypnuli.
Q Výměna brusného kamene
NEBEZPEČÍ PORANĚNÍ!
Předtím než budete konat práce na zařízení, vytáh-
něte vždy síťovou zástrčku ze zásuvky. Brusný kámen
vyměňte, je-li opotřebený nebo poškozený (ocha-
bující, nepravidelný brousicí výkon, zlomený kámen).
Pro tento pracovní krok potřebujete šroubovák na
šrouby s křížovou drážkou.
Odšroubujte tři šrouby 3 krytu brusného ka-
mene 2 a kryt 2 sejměte, viz také obr. A.
Brusný kámen 5 vyjměte.
Upněte brusný kámen 5 do svěráku. Povolte
otevřeným klíčem 23 mm nebo šroubovákem s
vhodným ořechem šroubové spojení
7 držící
brusný kámen 5 v držáku 9 , viz obr. B.
UPOZORNĚNÍ! LEVOTOČIVÝ ZÁVIT
OTÁČEJTE K OTEVŘENÍ DOPRAVA!
Odejměte kovový kroužek
8 .
Podle toho namontujte nový brusný kámen zploš-
tělou hranou dolů na uchycení brusného kame-
ne
9 a vsaďte znovu kovový kroužek 8 .
Upněte brusný kámen 5 znovu do svěráku a
šroubové spojení 7 znovu utáhněte prostřed-
nictvím otevřeného klíče 23 mm.
UPOZORNĚNÍ! LEVOTOČIVÝ ZÁVIT
OTÁČEJTE K ZAVŘENÍ DOLEVA!
Dbejte na to, aby byla pružina 6 v zařízení
vsazena podle obr. D a vsaďte brusný kámen
do zařízení. Brusným kamenem otáčejte, až
znovu lícuje tak, jako na obr. A, jinak nelze
kryt brusného kamene
2 namontovat.
Nasaďte znovu kryt brusného kamene 2 a
přišroubujte ho třemi šrouby 3 .
