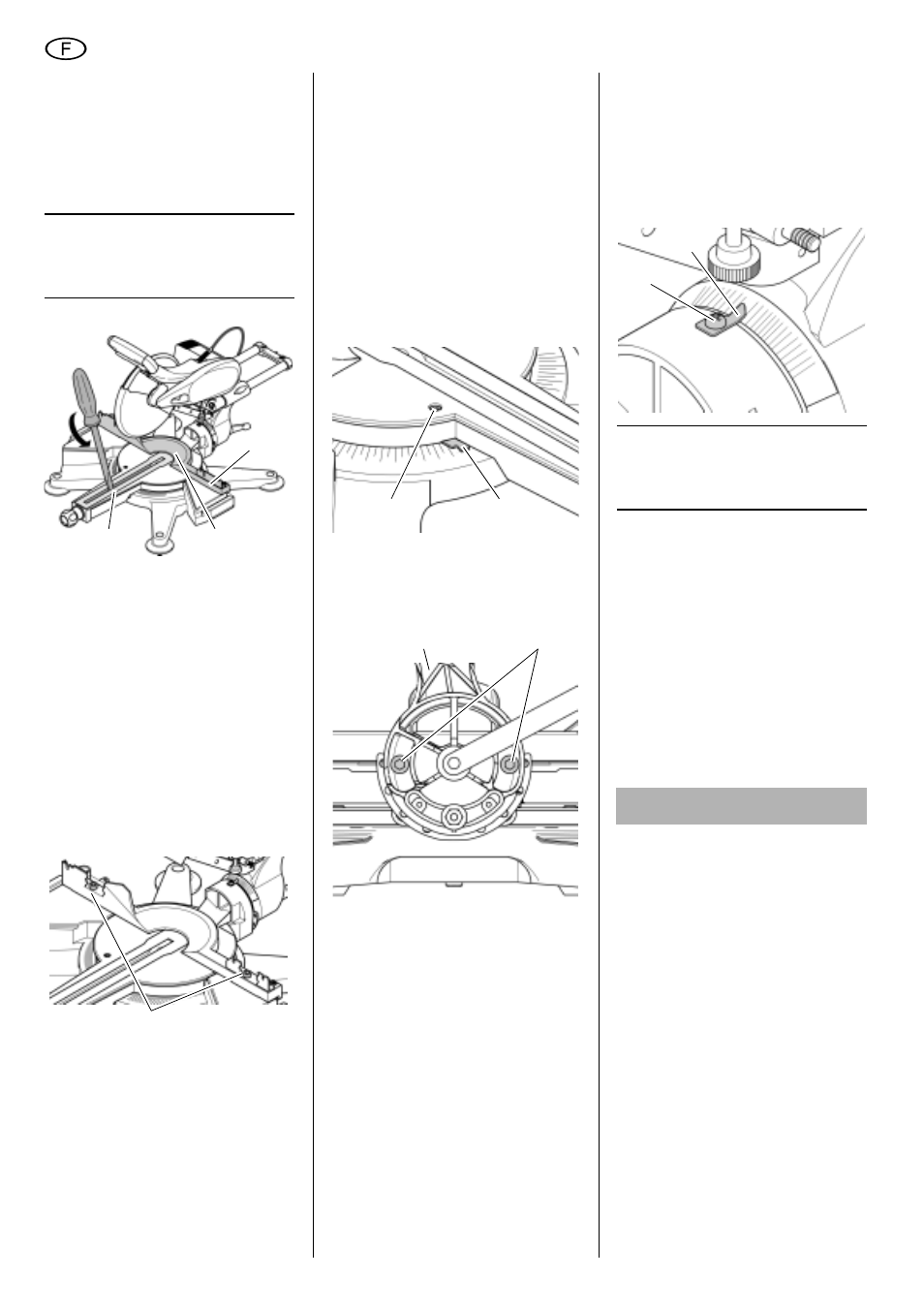

Pour remplacer le support de table :
1. Rabattez la butée pliable (69) vers
l'arrière.
2. Dévissez la butée de pièce (70).
3. Soulevez le support de table (71) en
faisant levier avec un tournevis et
retirez-le.
3
Remarque :
Cela détruit le support de table
(71). Une fois retiré de l'appareil, le sup-
port de table ne peut plus être utilisé.
4. Insérez un nouveau support de
table ; veillez à ce qu'il s'enclenche.
5. Montez et ajustez la butée de pièce
(70).
6. Rabattez la butée pliable (69) vers
le haut et verrouillez-la.
9.4 Réglages
Réglage de la butée de pièce
1. Rabattez la butée pliable vers
l'arrière.
2. Dévissez les vis de fixation (72) de
la butée de la pièce.
3. Réglez la butée avec une équerre
de butée ou une autre équerre
adaptée de manière à ce qu'elle soit
parfaitement à angle droit (90°) par
rapport à la lame de scie lorsque la
table tournante est bloquée en posi-
tion 0°.
4. Serrez les vis métriques d'ajustage
à six pans creux et vérifiez le
réglage avec l'équerre de butée.
Reprenez au besoin le réglage.
5. Rabattez la butée pliable vers le
haut et verrouillez-la.
Réglage de l'indicateur des angles de
coupe d'onglet
1. Amenez la table tournante dans
l'une des positions de verrouillage
fixes à 0°, 15°, 22,5°, 30°, 45° ou
60°.
2. Desserrez la vis Allen métrique (73).
3. Ajustez la position de l'indicateur
d'angle (74) de manière à ce qu'il
indique précisément l'angle en
question.
4. Serrez la vis Allen métrique (73).
Réglage des positions de verrouillage
de l'angle d'inclinaison
1. Verrouillez le bras basculant (75)
sur la position 0°.
2. Desserrez les deux vis Allen métri-
ques (76) au dos de l'appareil en les
tournant d'un tour environ dans le
sens contraire des aiguilles d'une
montre.
3. Réglez le bras basculant à l'aide
d'une équerre de butée ou d'une
autre équerre adaptée de manière à
ce que la lame de scie soit exacte-
ment à angle droit (90°) par rapport
à la table tournante.
4. Serrez les deux vis Allen métriques
(76) au dos de l'appareil en les tour-
nant dans le sens des aiguilles
d'une montre pour bloquer l'angle
dans cette position.(76) Vérifiez le
réglage avec l'équerre de butée.
Reprenez au besoin le réglage.
Réglage de l'indicateur de l'angle
d'inclinaison
1. Desserrez la vis cruciforme (78).
2. Ajustez la position de l'indicateur
d'angle (77) de manière à ce qu'il
indique précisément l'angle, par
exemple 0°.
3. Serrez la vis cruciforme (78).
3
Remarque :
Le bras basculant se verrouille
dans des positions fixes correspondant
aux angles 0°, 22,5° et 45°.
9.5 Nettoyage
Retirez à l'aide d'une balayette et d'une
pelle ou d'un aspirateur tous les petits
copeaux de bois et la sciure qui se trou-
vent sur les pièces suivantes de
l'appareil :
dispositifs de réglage ;
éléments de commande ;
grille d’aération du moteur ;
partie située sous le support de
table.
9.6 Rangement
69
70 71
72
73 74
75 76
A
PRUDENCE
x Conservez cet appareil dans un
endroit sec et sûr où il ne ris-
quera pas d'être mis en marche
ou manipulé par des personnes
extérieures ou des enfants.
x Cadenassez l'appareil.
x N'entreposez jamais l'appareil à
l'extérieur, dans des zones non
protégées ou dans des endroits
humides. Voir aussi le chapitre
15 "Caractéristiques techni-
ques" pour plus de précisions
sur les conditions ambiantes
autorisées.
x Stockez les lames de scie dans
un endroit sûr de manière à ce
que personne ne risque de se
blesser à leur contact (en les
protégeant par exemple par une
enveloppe en carton).
