De en fr pl ru, Product description and connections – Eneo HDD-1012PTZ1080 User Manual
Page 15

15
DE
EN
FR
PL
RU
NO

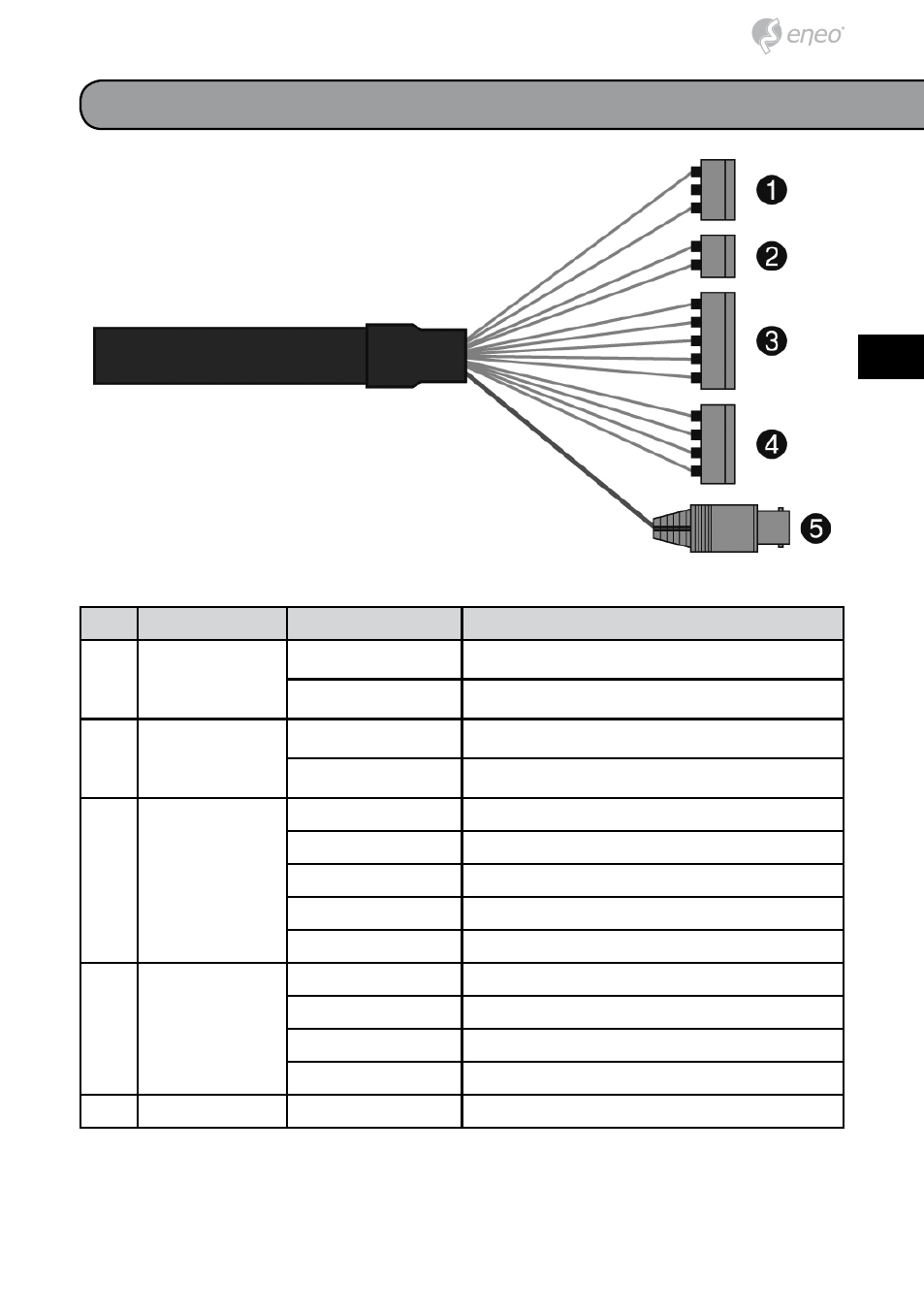

Connector
Wire color
Description
1
3-pin terminal
block
Red
24VAC or 12VDC+
White
24VAC or 12VDC-
2
2-pin terminal
block
Green
RS-485+
Blue
RS-485-
3
5-pin terminal
block
Gray
ALARM INPUT 1
Violet
ALARM INPUT 2
Orange
ALARM INPUT 3
Sky Blue
ALARM INPUT 4
Black
GND
4
4-pin terminal
block
Yellow
ALARM OUTPUT 1
Black & White
GND
Sky Blue & Black ALARM OUTPUT 2
Orange & Black
GND
5
BNC jack
Blue
HD-SDI Output
Product description and connections
