7
DE
1. Wählen Sie einen geeigneten Anbringungsort und überprüfen Sie, ob genügend
Kabel vorhanden ist, um die Kabel des Gehäuses zu erreichen.
2. Markieren Sie mit dem Deckenmontageflansch die Befestigungslöcher an der
Oberfläche und bohren Sie sie.
3. Ziehen Sie die erforderlichen Kabel aus der Decke, um die Dome-Kamera
anzuschließen.
4. Befestigen Sie den Deckenmontagearm mit den Schrauben, wobei Sie die Kabel
durch die Befestigungsmutter führen.
5. Befestigen Sie das Gehäuse mit dem Ring am Rohr, nachdem die Kabel durch das
Rohr geführt wurden.
6. Bringen Sie den Sicherheitsdraht des Gehäuses an der selbstschneidenden M6x35
Schraube am Deckenmontageflansch an.
7. Befestigen Sie das Rohr nach dem Anschließen der Kabel mit der Befestigungs-
mutter am Deckenmontageflansch.
8. Ziehen Sie die Schrauben des Rings und die Befestigungsmutter mit dem mitge-
lieferten Schlüssel an.

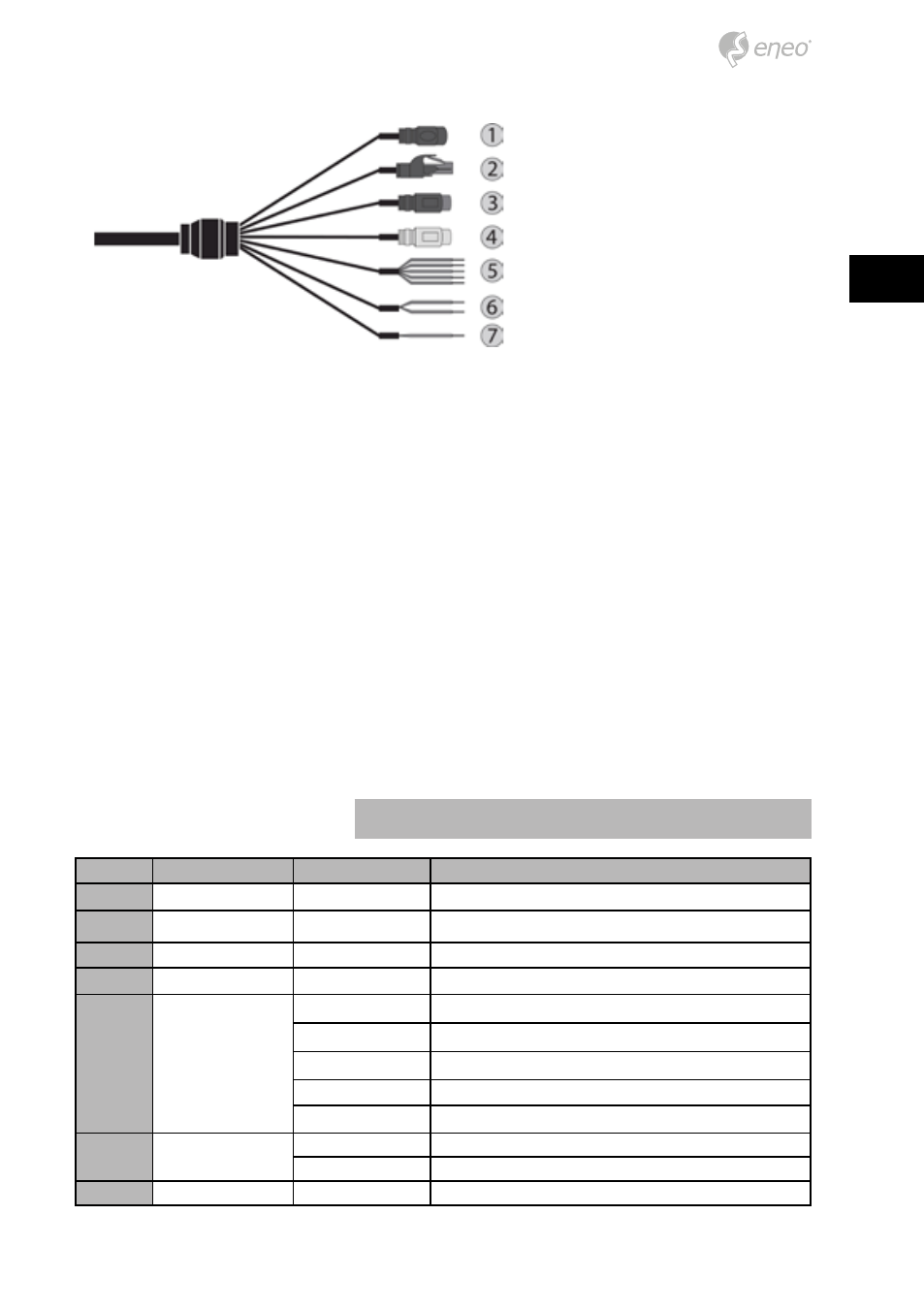

Grundkonfiguration des Kamerasystems
Nr. Anschluss Farbe des Leiters Beschreibung
1 DC-Anschluss SCHWARZ 12 VDC
2 RJ-45 SCHWARZ Ethernet, RJ-45 Port, kompatibel mit 10/100Mbps, (mit PoE++ Funktion)
3 RCA SCHWARZ Audioeingang
4 RCA GRAU Audioausgang
5 5-poliges Kabel
GELB Alarmeingang 1
WEIß Alarmeingang 2
VIOLETT Alarmeingang 3
BRAUN Alarmeingang 4
GRAU GND
6 2-poliges Kabel
ROT Alarmausgang
SCHWARZ GND
7 1-poliges Kabel GELB/GRÜN F-GND
