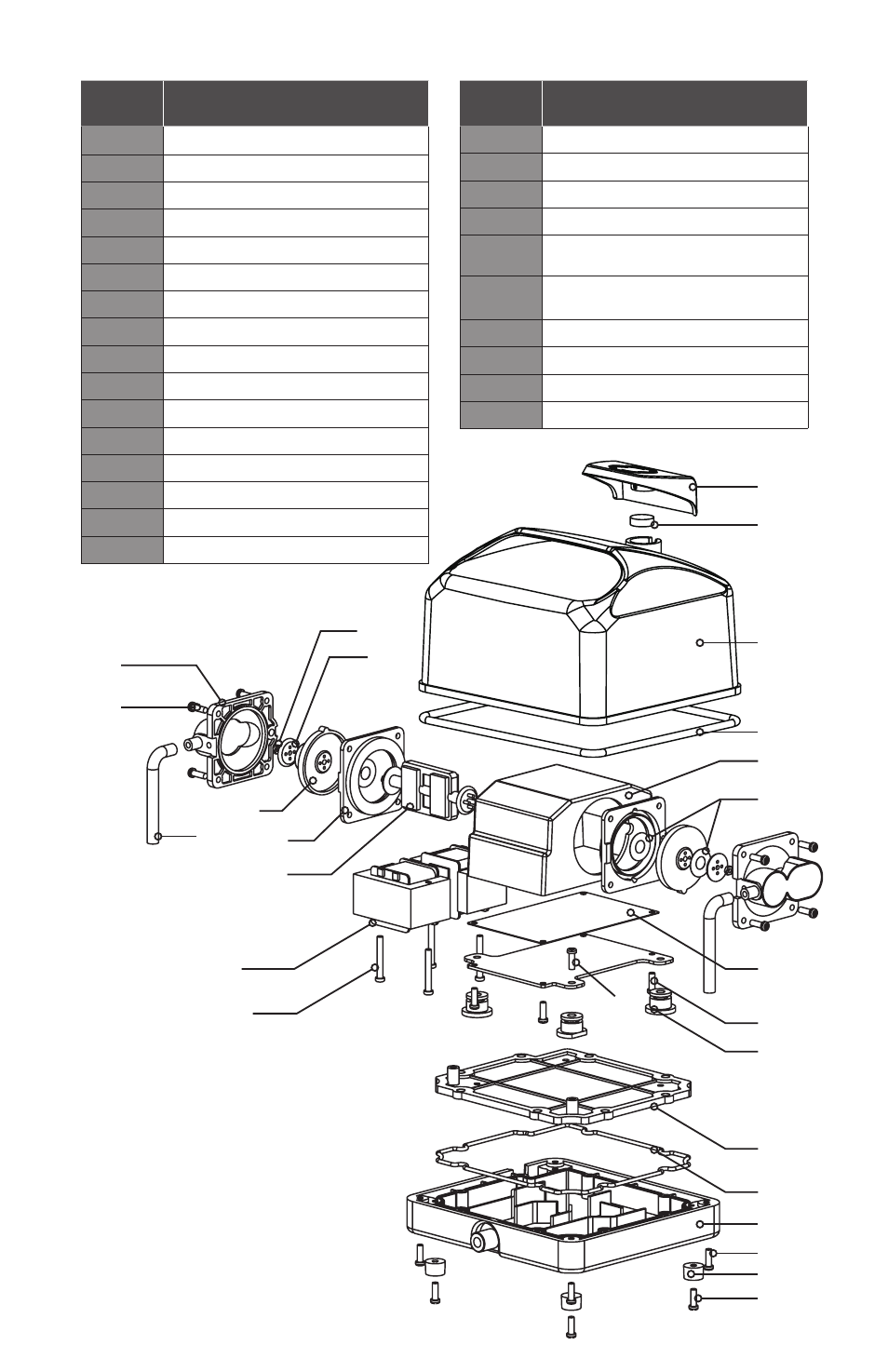

Atlantic Water Gardens TA1800 - Manual (Page 12)

NO. Description
1 Vis de chambre d’air
2 Extérieur de chambre d’air
3 Écrou de diaphragme
4 Couvercle de diaphragme
5 Tuyau de sortie d’air
6 Diaphragme
7 Intérieur de chambre d’air
8 Bras oscillant magnétique
9 Moteur
10 Vis de carter
11 Couvercle d’admission d’air
12 Éponge de filtre d’admission d’air
13 Enveloppe supérieure de carter
14 Anneau d’étanchéité d’enveloppe
15 Carter
16 Membrane électrostatique
NO. Description
17 Joint d’étanchéité
18 Vis
19 Vis de carter
20 Amortisseur en caoutchouc
21
Garniture d’étanchéité de
chambre d’air
22
Anneau d’étanchéité de
chambre d’air
23 Bas d’enveloppe
24 Vis d’enveloppe
25 Pied en caoutchouc
26 Vis de pied
12
1
5
2
3
4
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
