Technische Daten
Übertragungsarten Asynchron, Voll-/Halbduplex oder Simplex
Schnittstelle EIA RS-232-C/V.24 25 polige Sub-D-Buchse, DÜE
Übertragungsraten bis zu 19,2 Kbit/s
max. Schnittstellen 15 RS-232-C/V.24 Schnittstellen
Spannungsversorgung Über PS-02 in 19”-Rack (RV-01)
Luftfeuchtigkeit 0-95%, nicht kondensierend
Abmessungen benötigt einen Steckplatz in RV-01
Gewicht 0,1 Kg
DIP-Schalter Einstellung
Das LA-10 wird in Mehrpunkt Sternnetzen benutzt. Wobei bis zu 15 RS-232/V.24
Schnittstellen angeschlossen werden können. Das LA-10 stellt alle Daten die vom PC
gesendet werden an allen Leitungsschnittstellen zur Verfügung. Egal welches ange-
schlossene Gerät antwortet, werden die Daten immer zu Pin 3 der PC Schnittstelle
übertragen. Um Kollisionen auf der Leitung zu vermeiden muß die Kommunikation
vom PC (Master) kontrolliert werden, dies bedeutet das die angeschlossenen Geräte
adressierbar sein müssen.

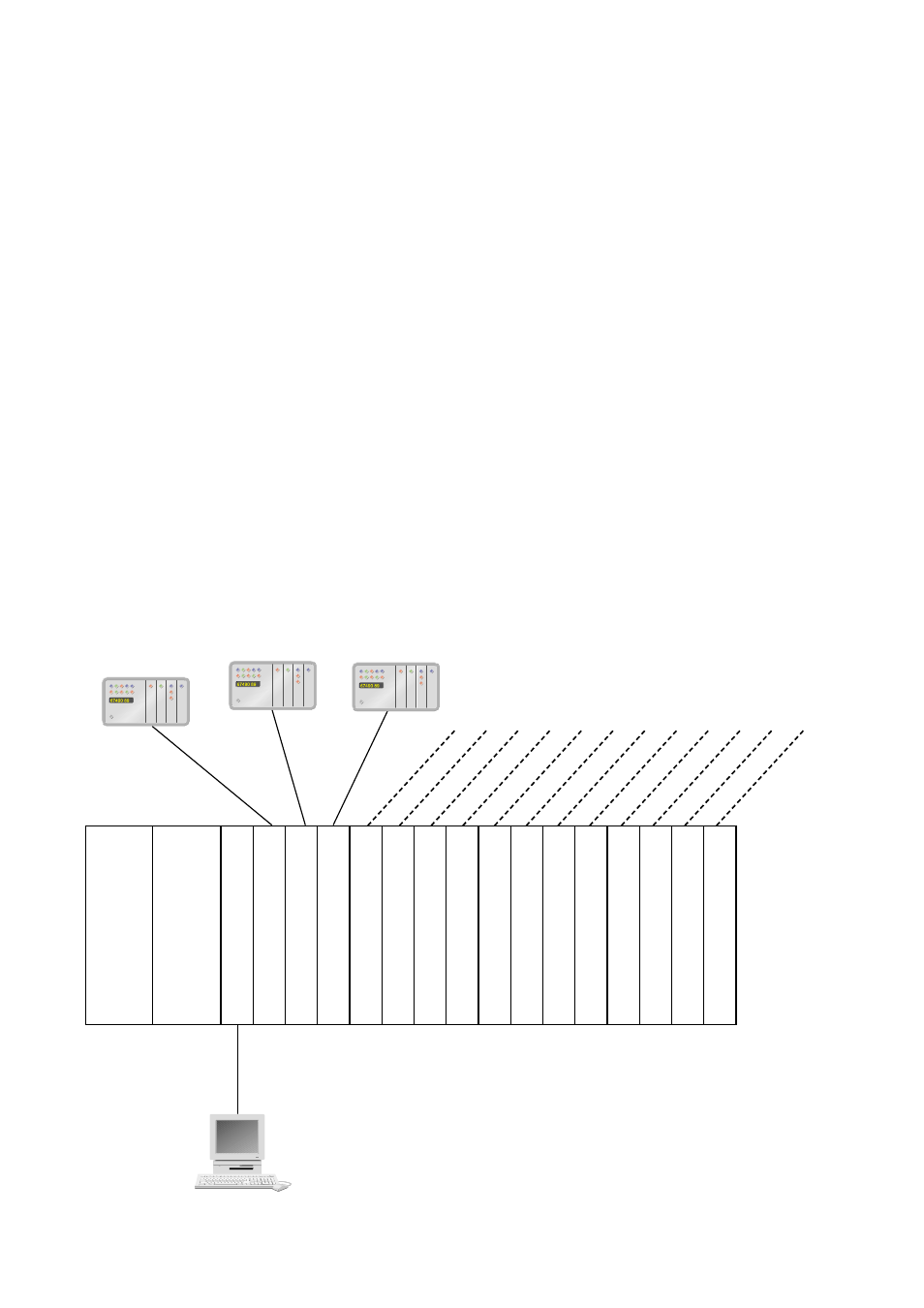

Beispiel
LA-10
Rack
Karte
Rack
Karte
Rack
Karte
Rack
Karte
Rack
Karte
Rack
Karte
Rack
Karte
Rack
Karte
Rack
Karte
Rack
Karte
Rack
Karte
Rack
Karte
Rack
Karte
Rack
Karte
Rack
Karte
PS-02 PS-02
Spannungs-
versorgung
Master
19” Rack (RV-01)
