23

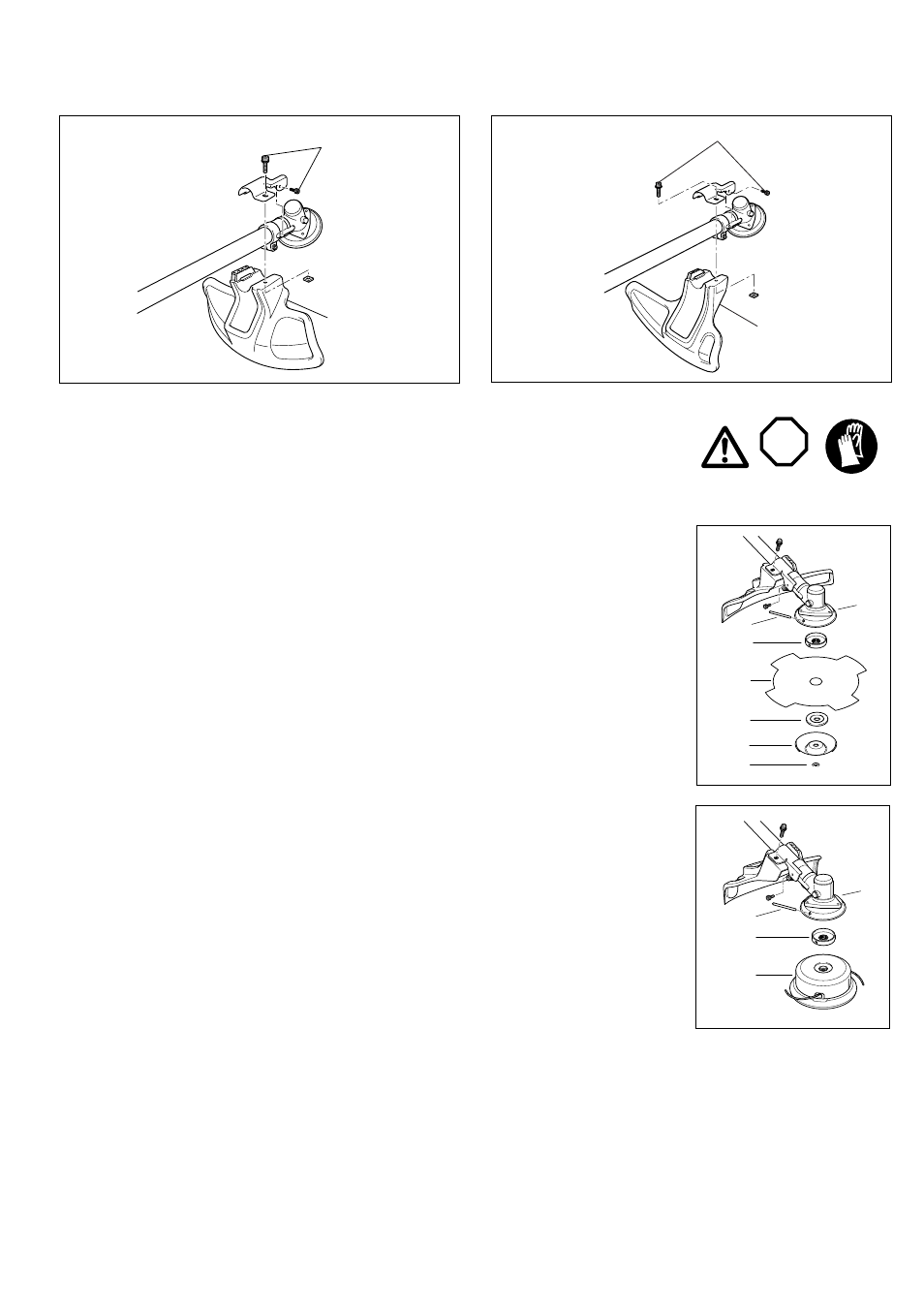

Pour les modèles MS-260 U/261 U et MS-330 U/331 U
Fixez le protecteur (1) au dispositif de serrage (3) avec deux boulons.
Pour les modèles MS-230 C/231 C, MS-260 C/261 C et MS-330 C/331 C
Fixez le protecteur (1) au dispositif de serrage (3) avec deux boulons.
ASSEMBLAGE DE LA LAME DU SÉCATEUR OU DE LA TÊTE DE COUPE EN NYLON
Mettez la débroussailleuse ou le taille-bordures à l'envers et remplacez la lame du sécateur ou la tête de coupe en
nylon.
- Installation de la lame du sécateur
Montez le sécateur (A) sur la rondelle du récepteur (B).
Assurez-vous que la lame du sécateur (A) est centrée et à plat.
Le guide de la rondelle du récepteur (B) doit pénétrer dans l'orifice central de la lame du sécateur (A).
Installez la rondelle de serrage (C), en plaçant le centre surélevé à l'écart de la lame du sécateur (A).
Insérez la broche de retenue (D) dans la fente du couvercle à herbes (E) et tournez la rondelle de réception (B)
jusqu'à ce qu'elle se verrouille avec la broche de retenue (D). Installez ensuite le protecteur d'écrou (F) et l'écrou
de lame (G) dans le carter d'engrenage, et tournez vers la gauche en serrant fermement.
Note : Portez toujours des gants pour manipuler la lame du sécateur.
- Installation de la tête de coupe en nylon
Installez la rondelle de réception (A) dans le carter d'engrenage.
Insérez la broche de retenue (B) dans la fente du couvercle à herbes (C) et tournez la rondelle de réception (A)
jusqu'à ce qu'elle se verrouille avec la broche de retenue (B). Placez ensuite la tête de coupe en nylon (D) sur la
rondelle de réception (A) et tournez la tête de coupe en nylon (D) vers la gauche en serrant fermement.
(1)
(3)
(3)
(1)
STOP
A
B
D
C
F
G
E
C
B
A
D
