100 Características

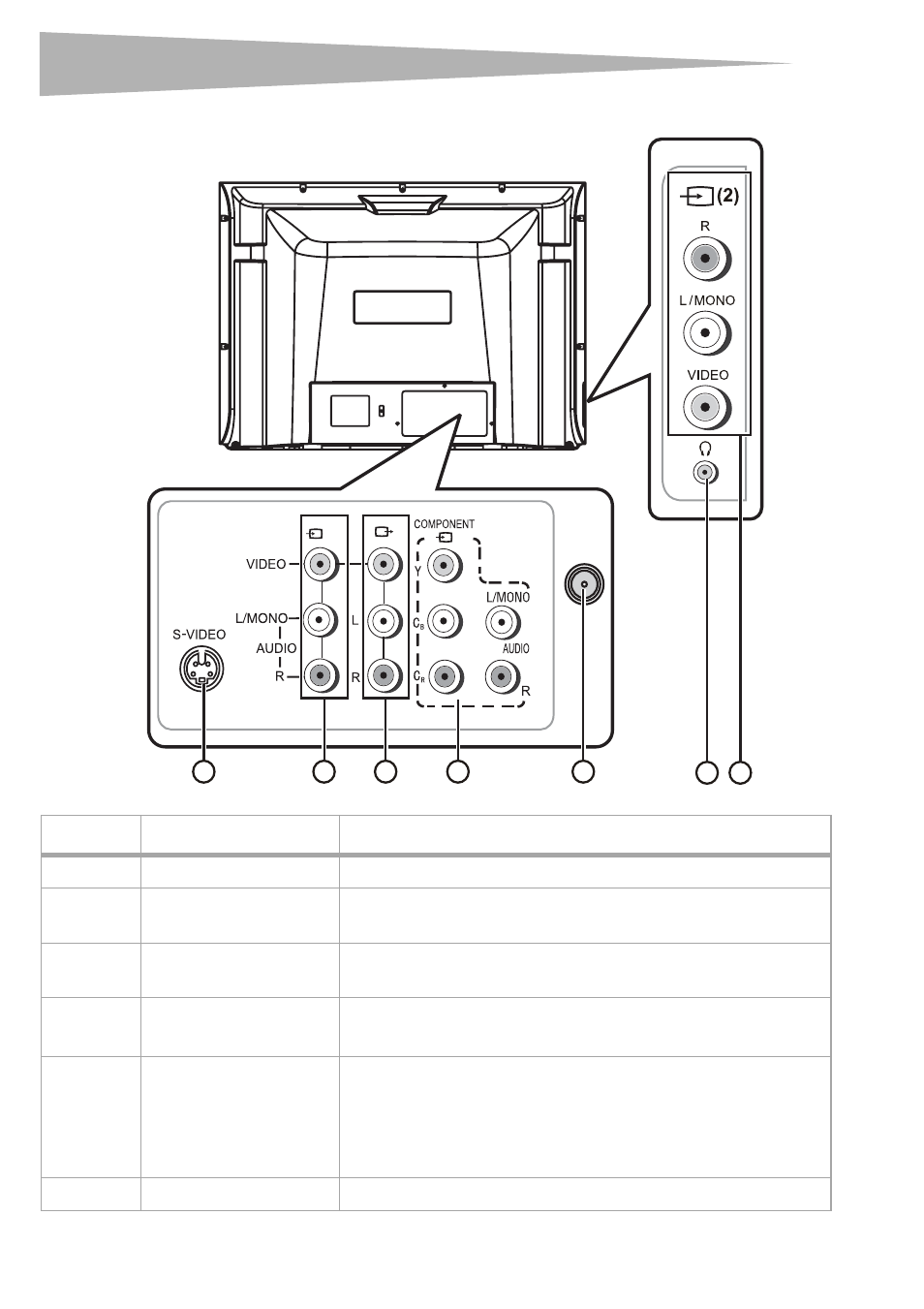

Vista Posterior
Elemento Nombre Función o control
1 Toma de la entrada S-Video Conecte el cable S-Video de una fuente externa de video en este toma
2 Conectores de entrada AV1 Conecte los cables de video (amarillo), de audio izquierdo (blanco) y de
audio derecho (rojo) de una fuente externa AV a estos conectores
3 Conectores de salida de AV Conecte los cables de video (amarillo), de audio izquierdo (blanco) y de
audio derecho (rojo) de un dispositivo AV externo a estos conectores
4 Conectores de entrada de
COMPONENTES Conecte los cables Y, C
B
, C
R
, de audio izquierdo (blanco) y de audio
derecho (rojo) de una fuente AV externa a estos conectores
5 Toma de la antena Conecte el cable de antena de 75 ohmios:
• de una antena interior
• de una antena exterior
• del cable de televisión por cable
• del cable de satélite
• del cable de una caja decodificadora
6 conector de auriculares Conecte el cable de los auriculares a este conector
(1)
1 4 5 6 2 3 7
