174 | 설치 및 시동
입력 및 접지선 설치
3 Greenlee ® 펀치나 유사한 장비를 이용하여 입력 전선관용으로 터미널 블록 덮개에 구멍을
뚫으십시오. 구멍에는 3/4” 또는 1” IMC 전선관이 들어갈 수 있습니다.
4 전선관을 통해 입력 전선을 잡아당겨 약 2피트(0.5m)의 노출전선을 남겨둡니다. 전선관 끝에
유연한 금속 연결자재(fitting)를 부착합니다.
5 와이어링 액세스 엔트리를 통해 전선관을 삽입하고 전선관 연결자재를 패널에 부착합니다.
들어오는 각 전선 끝으로부터 0.5”(1.5cm)의 절연체를 벗겨냅니다.

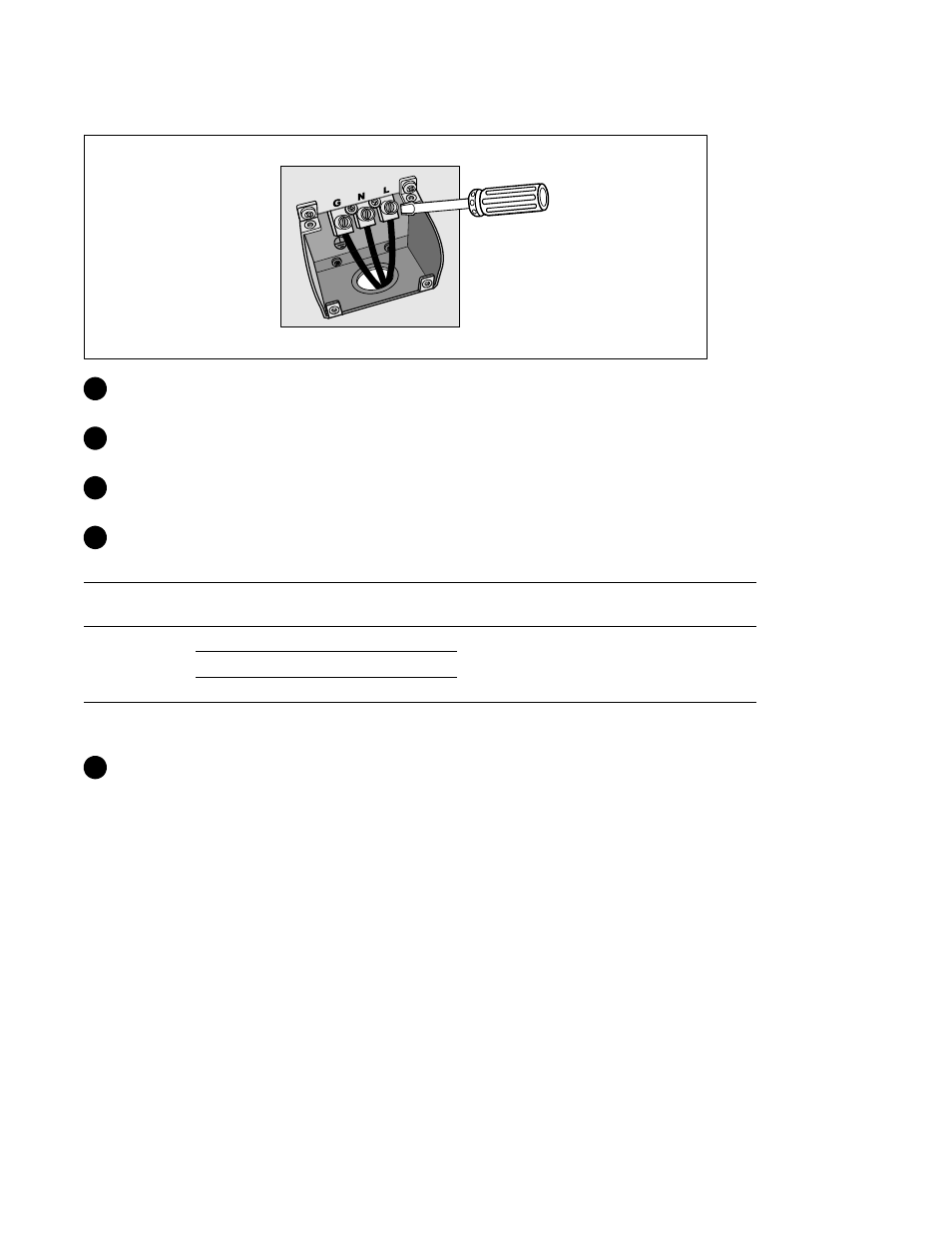

6 표 1에 따라 입력 및 접지선을 터미널 블록에 연결합니다.
표 1. UPS 배선 규격
전선
기능 터미널
위치
UPS 전선 기능
터미널 전선
규격 등급*
조이기
토크
입력 1 입력 접지
5.26-16mm 2
(10-6 AWG)
2.26 Nm (20 lb in) 2 L2/Neutral In
3 L1 In
* 최소한 5.26mm 2 (10 AWG) 75°C 동선을 사용하십시오.
7 터미널 블록 덮개를 교체하십시오.
