EnSaMbLE
Continuación
9. Enrosque el tubo múltiple a la parte infe-
rior del conjunto de quemador (consulte la
figura 9). Apriete con las llaves (consulte
la figura 10).
10. Conecte temporalmente la manguera y
el regulador al tubo múltiple. Conecte la
manguera y el regulador a un cilindro de
propano de 9 kg (20 lb).
¡NO ENCIENDA EL CALENTADOR!
Abra la válvula del cilindro de propano.
Haga pruebas de detección de fugas en
el conjunto de quemador y en la conexión
del tubo múltiple con un líquido no corro-
sivo para detección de fugas. NO USE
UNA LLAMA. Consulte Revisión de fugas,
en la página 9. Cuando no haya señales
de fugas, cierre la válvula del cilindro
de propano o gas LP y desconecte el
regulador del cilindro de propano o gas
LP. Afloje lentamente la conexión entre el
tubo múltiple y el conjunto de regulador y
manguera. Se escapará el gas propano
acumulado en la manguera.
11. Retire los pernos del conjunto del que-
mador. Incline con cuidado el conjunto
de poste y base e inserte el conjunto de
quemador y tubo múltiple a través del
poste (consulte la figura 11). Vuelva a
colocar los pernos.
12. Retire la película azul de la parte superior
del domo. El domo se fija al conjunto del
quemador con tres tuercas de 5/16" y seis
arandelas de 5/16". Coloque 1 arandela
en cada punta roscada del conjunto del
quemador. Coloque el domo sobre las
puntas. Coloque 3 arandelas y tuercas
en las puntas. Consulte la figura 12.

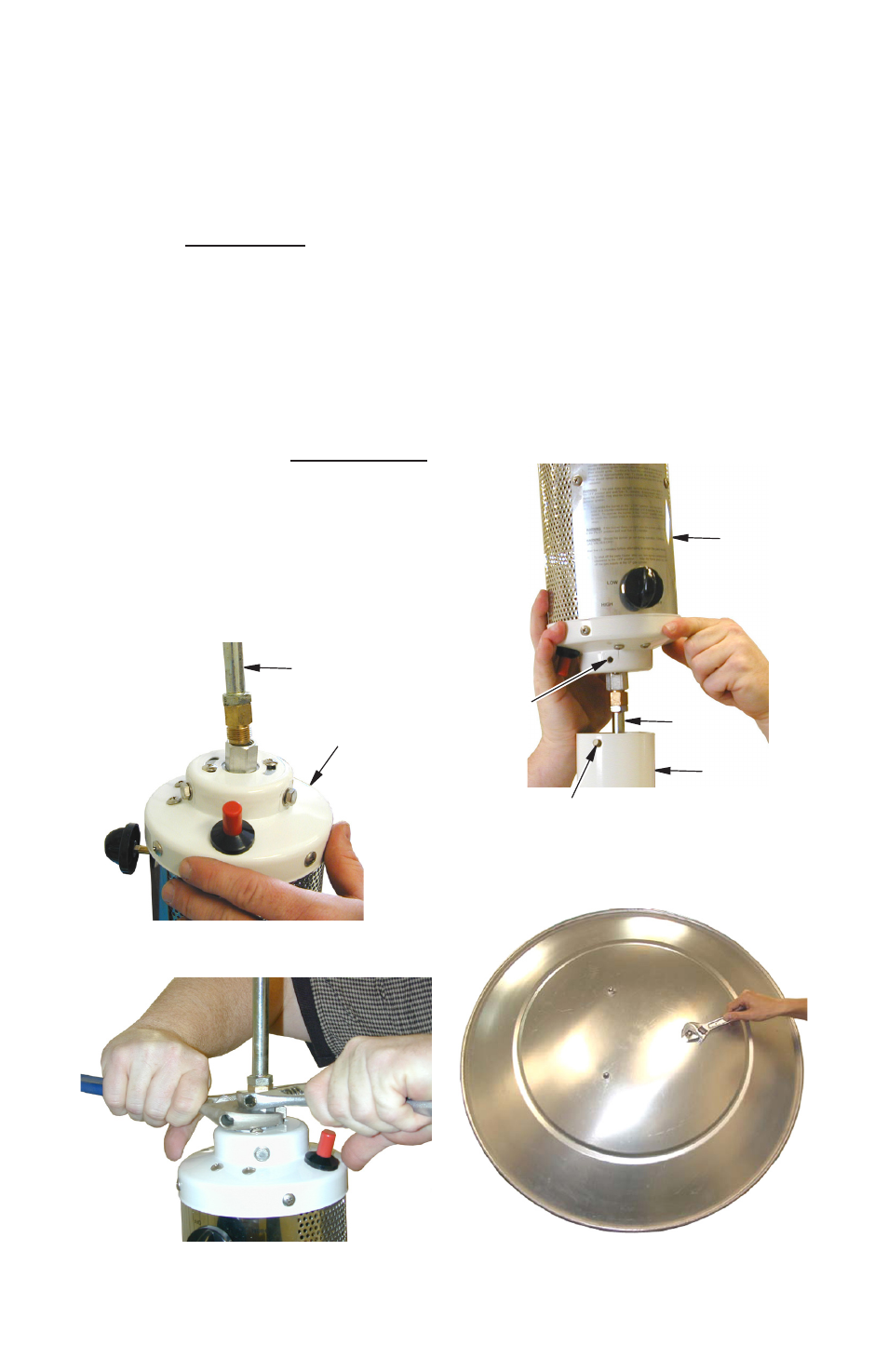

Figura 11 - Deslizamiento del tubo múltiple
y el conjunto del quemador en el poste
Figura 9 - Instalación del tubo múltiple
en el conjunto del quemador
Tubo múltiple
Figura 10 - Cómo apretar el tubo múltiple
y el conjunto del quemador
Conjunto
del
quemador
Figura 12 - Instalación del domo en el
conjunto del quemador
Conjunto del
quemador
Los pernos
se retiran
de aquí
Poste
Los pernos se vuelven
a instalar aquí
Tubo
múltiple
