34
** V a l m i s t a j a a n t a a Y L E I S I Ä o h j e i t a
generaattorivaatimuksista. Nämä ohjeet perustuvat
kokemuksiin, joita ihmisillä on ollut tosiasiallisissa
sovelluksissa. Generaattorin kokoa valittaessa on otettava
huomioon asuntovaunusi koko tehonkulutus. Pidä mielessä,
että generaattorit menettävät tehoa suurissa korkeuksissa
ja huollon puutteen vuoksi.

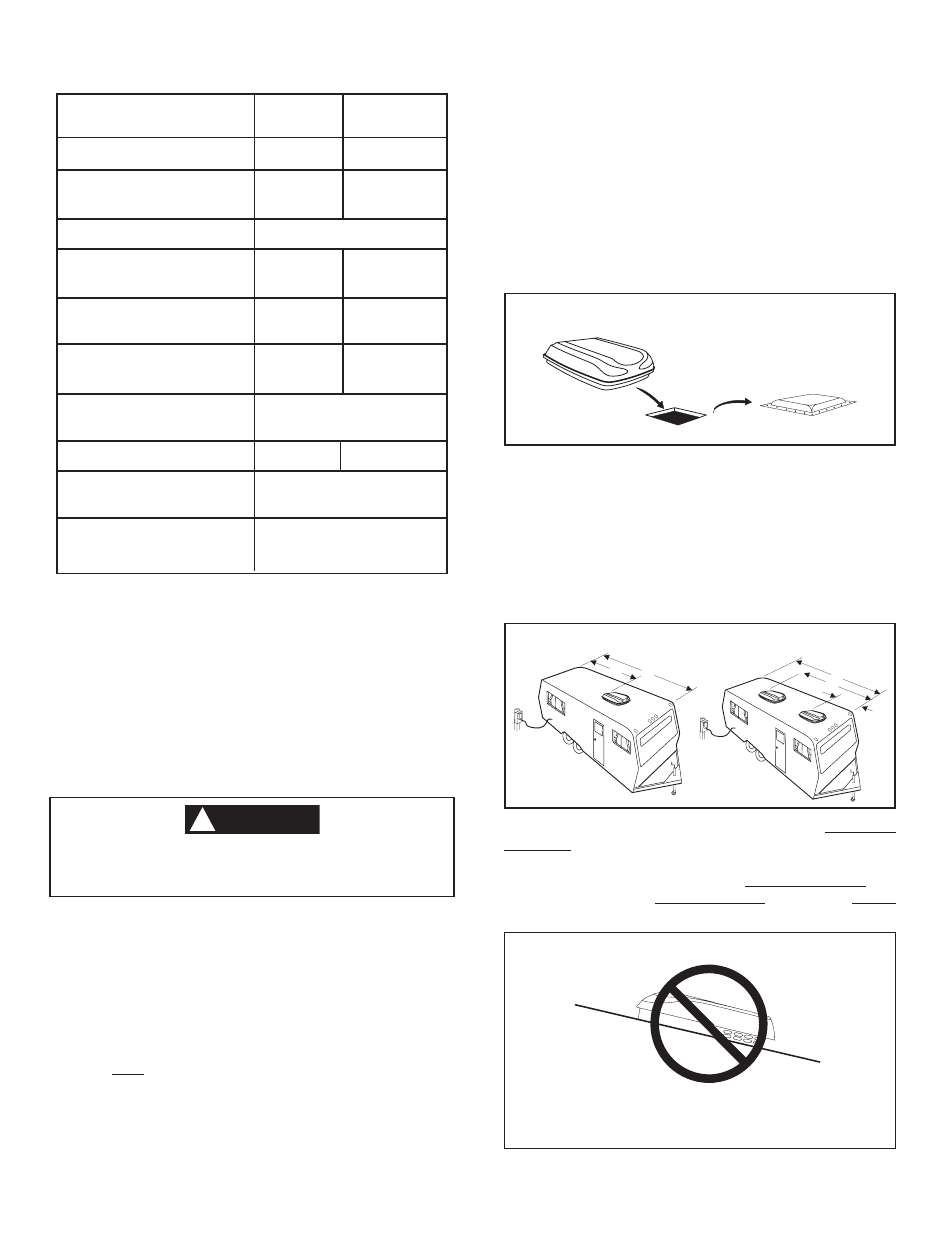

Tekniset tiedot
ASENNUSOHJEET
A. Varotoimet
B. Ilmastointilaitteen paikan valitseminen
Tämä ilmastointilaite on suunniteltu erityisesti asennettavaksi
asuntovaunun katolle. Kun selvität jäähdytysvaatimuksiasi,
on otettava huomioon seuraavat seikat:
• Asuntovaunun koko;
• Ikkunan pinta-ala (lisää lämpötilan nousua);
• Seinä- ja kattoeristeiden määrä;
• Maantieteellinen sijainti, jossa asuntovaunua käytetään;
• Haluttu henkilökohtainen mukavuustaso.
1.
Tavallinen sijainti–Ilmastointilaite on suunniteltu
sopimaan katon olemassa olevan tuuletusaukon yli.
KUVA 1
1/2L L
L
1/3L
2/3L
KUVA 2
Ilmastointilaite kannattaa asentaa suhteellisen litteälle ja
tasaiselle katto-osuudelle tasaiselle pinnalle pysäköidystä
asuntovaunusta mitattuna.
Huomautus: 8°:n kallistuma sivusuunnassa on
hyväksyttävä, mutta pituussuunnan kallistuma ei ole
hyväksyttävä.
KUVA 3
Pituussuunnassa esiintyvä kallistuma
EI OLE HYVÄKSYTTÄVÄ
Malli nro B3200 Sähköinen
lämmitin
Tyyppi 3253,331
Nimellinen kompressorin
kapasiteetti (kW)
3,2 1,6
Sähköarvot 220-240 VAC 50Hz., 1 Ph
Täyden kuorman virta
(Kompressori / moottori)
5,2 / 1,1 --- / 1,1
Lähtövirta
(Komp / Moottori)
26 / 3,8 --- / 3,8
Kylmäaine R407C
Grammaa/unssia
496/15.5 ---
Virtasuojaus 10 Amp:n hidastettu
varoke, tai virtakatkaisin
Ottovirta (kW) 1,35 1,5
Johdon vähimmäiskoko Enintään 8 metriä
käytä 1mm
2 , kuparia
** Generaattorin koko 1 yksikkö - 3,5KW
2 yksikköä - 5,0KW
Virheellinen asennus voi vaurioittaa laitetta,
olla hengenvaarallista tai aiheuttaa vakavan
tapaturman ja/tai omaisuusvahingon.
1. Lue asennus- ja käyttöohjeet huolellisesti, ennen
kuin ryhdyt asentamaan ilmastointilaitetta.
2. Valmistaja ei ole vastuussa omaisuus- tai
henkilövahingoista, jotka aiheutuvat siitä, että näitä
ohjeita ei noudateta.
3. Laite on asennettava valtakunnallisen
johdotusasetuksen IEC 335-2-40, CI, 7.12.1.
mukaisesti.
Asennuksessa on noudatettava kaikkia
sovellettavia säännöksiä ja/tai määräyksiä.
4. ÄLÄ lisää mitään laitteita tai lisälaitteita tähän
ilmastointilaitteeseen, elleivät ne ole valmistajan
nimenomaan valtuuttamia.
5. Tämän välineen huolto on annettava pätevän
henkilöstön tehtäväksi, ja joissakin paikallisissa
säännöksissä ja määräyksissä edellytetään näiden
henkilöiden olevan valtuutettuja.
!
VAROITUS VAROITUS
2. Muita sijainteja–Kun ikkunan tuuletusaukkoa ei ole
tai halutaan toinen sijainti, suositellaan seuraavaa:
a.
Yhden laitteen asennus: Ilmastointilaite on
kiinnitettävä hiukan keskikohdan eteen (edestä
taakse) ja keskitettävä sivusuunnassa.
b. Kahden laitteen asennus: Asenna yksi
ilmastointilaite 1/3 ja toinen ilmastointilaite 2/3
asuntovaunun pituussuuntaan ja keskitettynä
sivusuunnassa.
