15

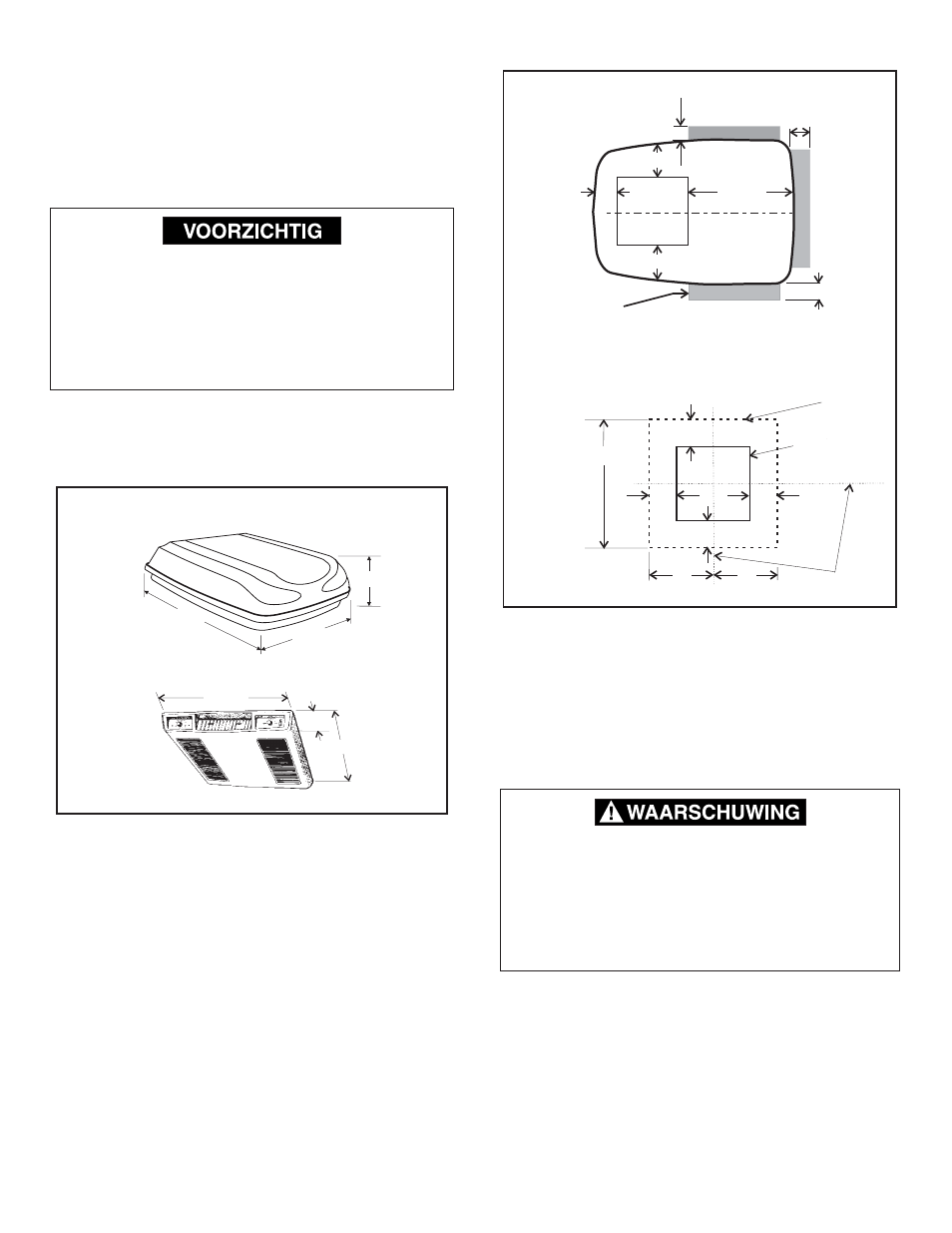

C. Voorbereiding van het dak
1. Vereisten voor de opening - Lees alle onderstaande
instructies voordat u het gat in het plafond klaarmaakt
en de installatie begint.
Als u geen gebruik maakt van een bestaande
ventilatieopening in het dak, moet u een opening van
362 mm x 362 mm (± 3,2 mm) maken in het dak en het
plafond van uw caravan. Deze opening moet zich
tussen de versterkende dakonderdelen bevinden.
FIG. 5
De opening van 362 mm x 362 mm (± 3,2 mm) maakt
deel uit van het retourluchtsysteem van de
airconditioner en moet worden afgewerkt in
overeenstemming met alle nationale en plaatselijke
bepalingen en/of reglementen.
2. Verwijderen van dakventilatie
a.
Schroef de dakventilatie los en verwijder deze.
b. Verwijder al het afdichtingsmateriaal rond de
opening.
c. Dicht alle schroefgaten en naden af op de plek van
de dakafdichting. Gebruik een weerbestendig
afdichtmiddel van goede kwaliteit. Zie FIG. 6.
510 mm
283
mm
105
mm
105
mm
283
mm
75 mm
75 mm
Middellijn
van opening
Omtrek van
luchthapper
Plaats niets in
deze buurt
105 mm
181 mm
181 mm
362 mm x
362 mm
(± 3,2 mm)
opening
543 mm
Middellijn van apparaat
305 mm
102 mm
102 mm
Achterzijde
van
apparaat
362 mm x
362 mm
(± 3,2 mm)
opening
3. Na het kiezen van de locatie:
a.
Controleer of er op de plek waar de airconditioner
geïnstalleerd zal worden, niets de installatie kan
verstoren. Zie FIG. 4.
b. Het dak moet 65 kg kunnen dragen wanneer de
caravan in beweging is. Een ontwerp voor een
statische belasting van 100 kg voldoet doorgaans
aan deze vereiste.
Degene die deze airconditioner installeert, is
verantwoordelijk voor het verzekeren van de
structurele stevigheid van het dak van de cara-
van. Maak in het dak nooit een put waar zich wa-
ter kan verzamelen. Water dat rond de
airconditioner blijft staan, kan naar binnen lekken
en het apparaat en de caravan beschadigen.
c. Controleer de caravan binnenin op blokkering
van de retourlucht (bijv. deuropeningen,
tussenschotten, gordijnen, plafondlampen etc.).
Zie FIG. 4 en 5.
9-1/2"
39"
28-3/4"
20"
2-1/2"
22"
FIG. 4
24 cm
102 cm
74 cm
51 cm
6,4 cm
56 cm
Er kan elektriciteitsdraad tussen het dak en
het plafond steken. Maak het wisselstroomsnoer
van 220-240 V en de positieve (+) 12 volt
gelijkstroompool aan de accu los. Indien u deze
instructie niet volgt, kunt u een elektrische schok
krijgen wat ernstig of fataal letsel kan
veroorzaken.
