63

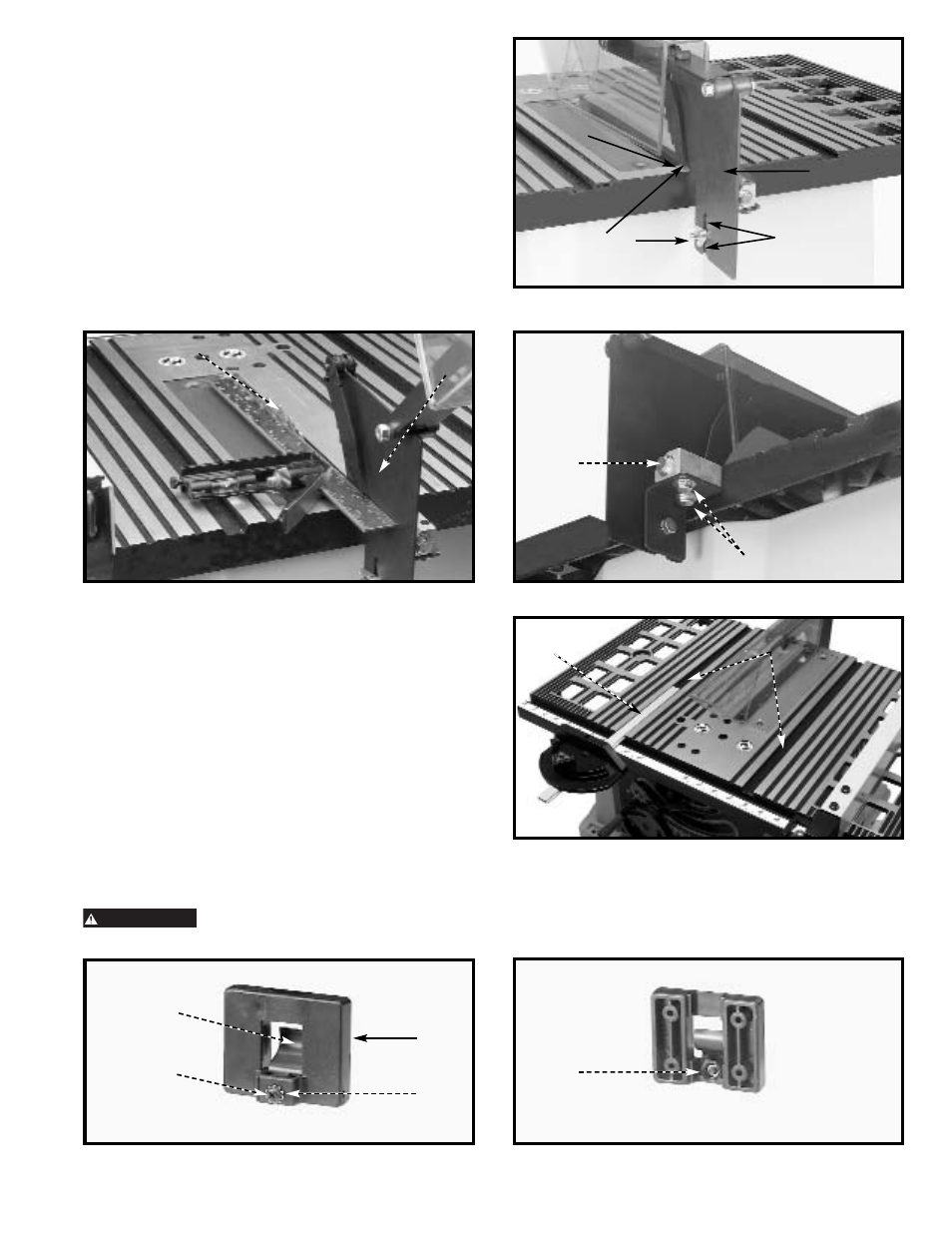

Fig. 18
Fig. 15
Fig. 17 Fig. 16
REMARQUE : avant de resserrer l'écrou (M) fig. 15,
s'assurer d'avoir un jeu d'au moins 3,1 mm (1/8 po)
entre le bord inférieur du couteau séparateur (N) et la
surface supérieur de la table (P) et que les saillies (K)
soient à l'intérieur de la fente de l'assemblage du
couteau séparateur (H).
8. Utiliser une règle droite pour savoir si le couteau
séparateur (H) fig. 16 est aligné avec la lame de scie
(R). Si un réglage est nécessaire, il est possible de
déplacer et de tourner le couteau séparateur (H) vers
la droite ou la gauche.
9. Lorsque le couteau séparateur est bien aligné avec la
lame de scie, resserrer les vis (C) et (G) fig. 17.
JAUGE À ONGLET
La jauge à onglet est expédiée assemblée et avec une
barre à rainure en T (A, fig. 18) insérée dans l'une des
deux rainures de la jauge à onglet à rainure à T (B) qui se
trouvent dans le dessus de la table. La rainure à T
empêche la jauge à onglet de tomber lorsqu'elle sort de
l'avant de la table lors du tronçonnage de pièces très
larges.
K M N
P
H
R
C
G
H
A
B
FIXATION DU PORTE-JAUGE À ONGLET
DÉBRANCHER L'APPAREIL DE LA SOURCE D’ALIMENTATION.
Fig. 19
E
A
B
Fig. 20
G F
AVERTISSEMENT
