Montaje
Bombee el soporte de la bomba:
1
Fijar el tubo de conexión (V) al otro lado de la bomba,
así como la conexión de la manguera a la entrada o
salida del sistema de vacío a la cabeza de la válvula (O).
2
Deslice el tubo de conexión (V) en la conexión de la
manguera de la cabeza de la válvula.
3
Deslice sobre el tubo y la abrazadera de la manguera
(U) hasta tocar la nariz en la cabeza de la válvula.
4
Abrazadera de cierre (U) con unos alicates planos.
5
Ponga la cabeza cubierta en cubierta.
6
Deslice el carenado cubierta de la cabeza en las ranu-
ras de las tapas (I) y en virtud de los elementos de
fijación de conexión (Q).
7
Instale las arandelas. Utilice un destornillador Torx
T20 para fijar los 4 tornillos que sujetan la cubierta
cubierta de la cabeza.
8
Apriete los tornillos de cabeza cilíndrica (L) de los
sujetadores de conexión (Q) con un destornillador
Torx T20.
9
Cierre las tapas con bisagras.
La bomba en el soporte de la bomba:
Ensamble catchpots con clips conjuntas.
Reemplazar los diafragmas y válvulas del lado opuesto
de la bomba de la misma manera!

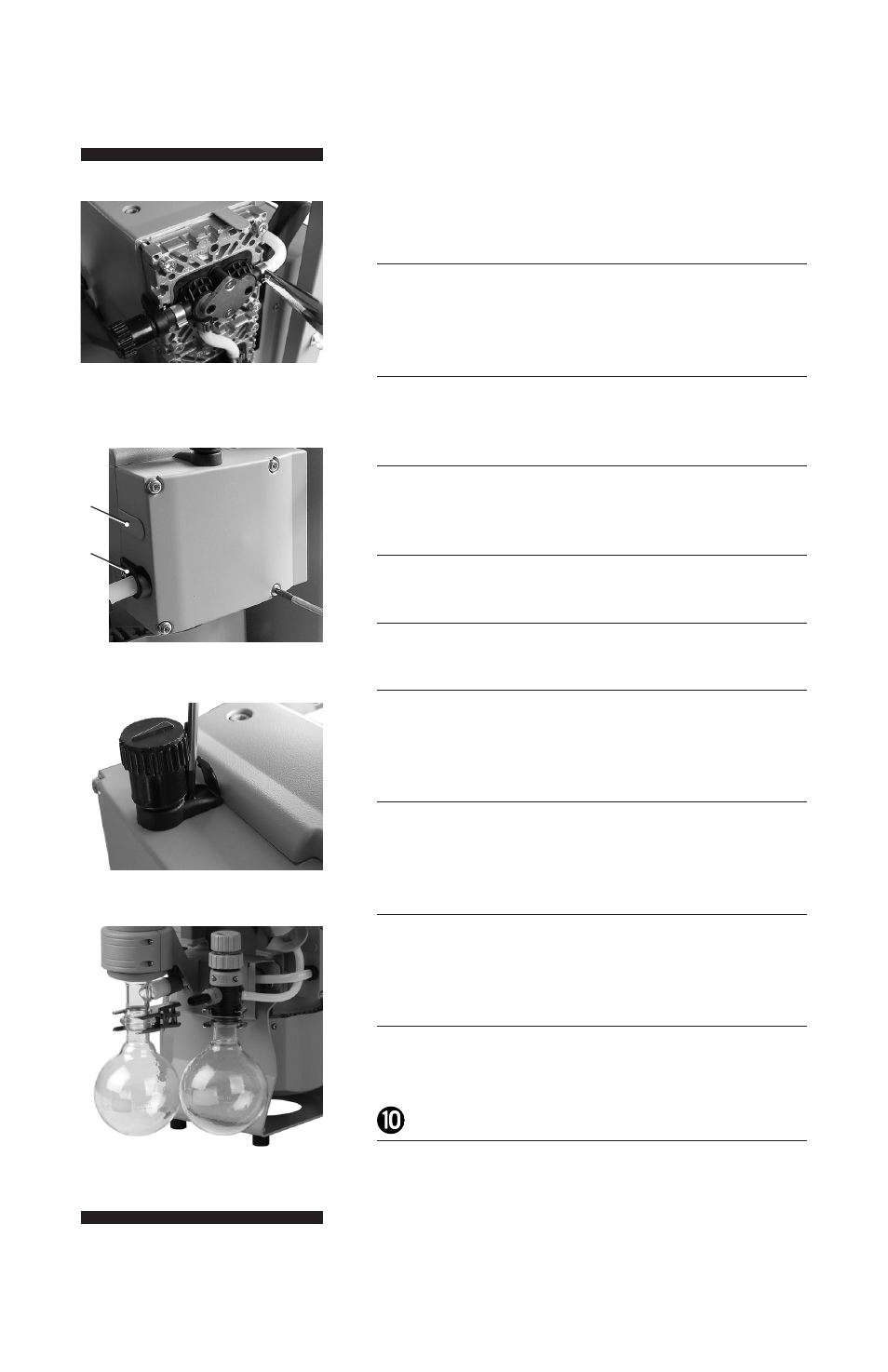

Paso 1
Paso 5
Paso 8
Paso 10
I
Q
