Agencement intérieur - DataDesk 100 Agencement intérieur - DataDesk 100

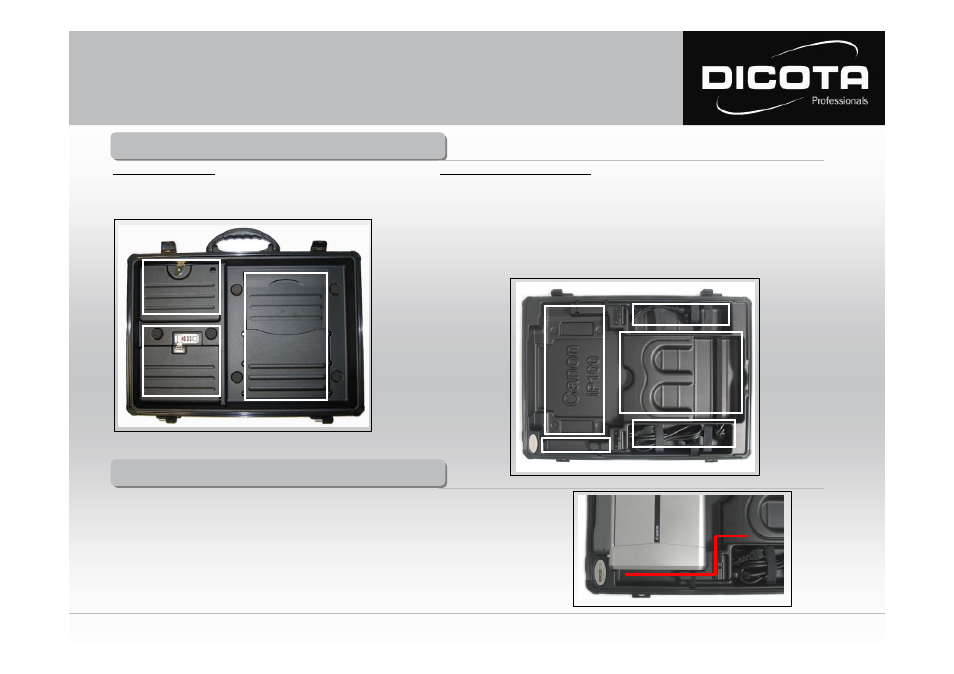

Couvercle (figure n°1)
(1) Compartiment papier et documents
(2) Compartiment accessoires avec serrure à combinaison
(3) Compartiment accessoires mobiles
Fond de la mallette (figure n°2)
(1) Emplacement dédié pour votre imprimante (Canon iP100)
(2) Accessoires de pose des câbles
(3) Compartiment de rangement pour papier imprimé
(4) Compartiment de rangement pour connecteurs ordinateur portable aux fiches 8 EURO (avec/
sans conducteur de protection)
(5) Compartiment de rangement pour connecteurs imprimante aux fiches 8 EURO (avec/ sans
conducteur de protection)
(6) Sangle
Fig. N°1
(2)
(3)
(1)
Installation de votre imprimante portable
11
Installation de votre imprimante portable
Ouvrez votre DataDesk 100.
1)
Retirez le couvercle rabattable du fond de la coque. Il vous servira d’espace de travail.
2) Disposez le connecteur de l’imprimante dans la partie avant de la coque (figure n°6).
3) Raccordez la fiche 8 EURO connectée à la prise 220 V au bloc d’alimentation. (figure n°6)
Fixez le bloc d’alimentation de l’imprimante à l’aide des deux bandes velcro prévues à cet effet.
4) Introduisez le câble d’alimentation de l’imprimante dans le renfoncement prévu à cet effet (sous le
couvercle rabattable) en le faisant glisser le long de l’imprimante (figure n°3).
Assurez vous de la bonne mise en place du câble pour éviter d’endommager le câble d’imprimante
(par pression).
5) Connecter l’imprimante à la prise d’alimentation.
Mode d´emploi DataDesk 100
(1)
(2)
(3)
(4)
(5)
(6)
(6)
Fig. N° 2
Fig. N° 3
