DESEMBALAJE 1. Quite todo el material de embalar aplicado al calentador para el transporte.
2. Saque todos los componentes de la caja.
3. Inspeccione los componentes en busca de daños ocurridos durante el transporte. Si el
calentador ha sufrido daños, informe oportunamente al concesionario donde se compró
el calentador.
ARMADO
(Sólo para modelos de 26,4 y 44
kW [90,000 y 150,000 Btu/hr])
Estos modelos se proveen con ruedas y asas. Las ruedas, asas y la tornillería de montaje
se encuentran en la caja de embalaje.
Herramientas necesarias
• Destornillador Phillips mediano
• Llave ajustable o de boca de 3/8"
• Martillo
1. Deslice el eje a través del bastidor de soporte de las ruedas. Instale las ruedas en el eje.
IMPORTANTE: Al instalar las ruedas, oriente el cubo extendido de las ruedas hacia el
bastidor de soporte de las ruedas (vea la Figura 4).
2. Coloque las tuercas ciegas en los extremos del eje. Martíllelas suavemente para fijarlas.
3. Coloque el calentador sobre el bastidor de soporte de las ruedas. Asegúrese que el
extremo de entrada de aire (posterior) del calentador esté sobre las ruedas. Alinee los
agujeros de la pestaña del tanque de combustible con los agujeros del bastidor de
soporte de las ruedas.
4. Coloque el asa delantera y el asa trasera encima de la pestaña del tanque de combus-
tible. Inserte los tornillos a través de las asas, de la pestaña del tanque de combustible
y del bastidor de soporte de las ruedas. Ponga una tuerca apretada a mano en cada
tornillo después de insertarlo.
5. Después de insertar todos los tornillos, apriete las tuercas firmemente.

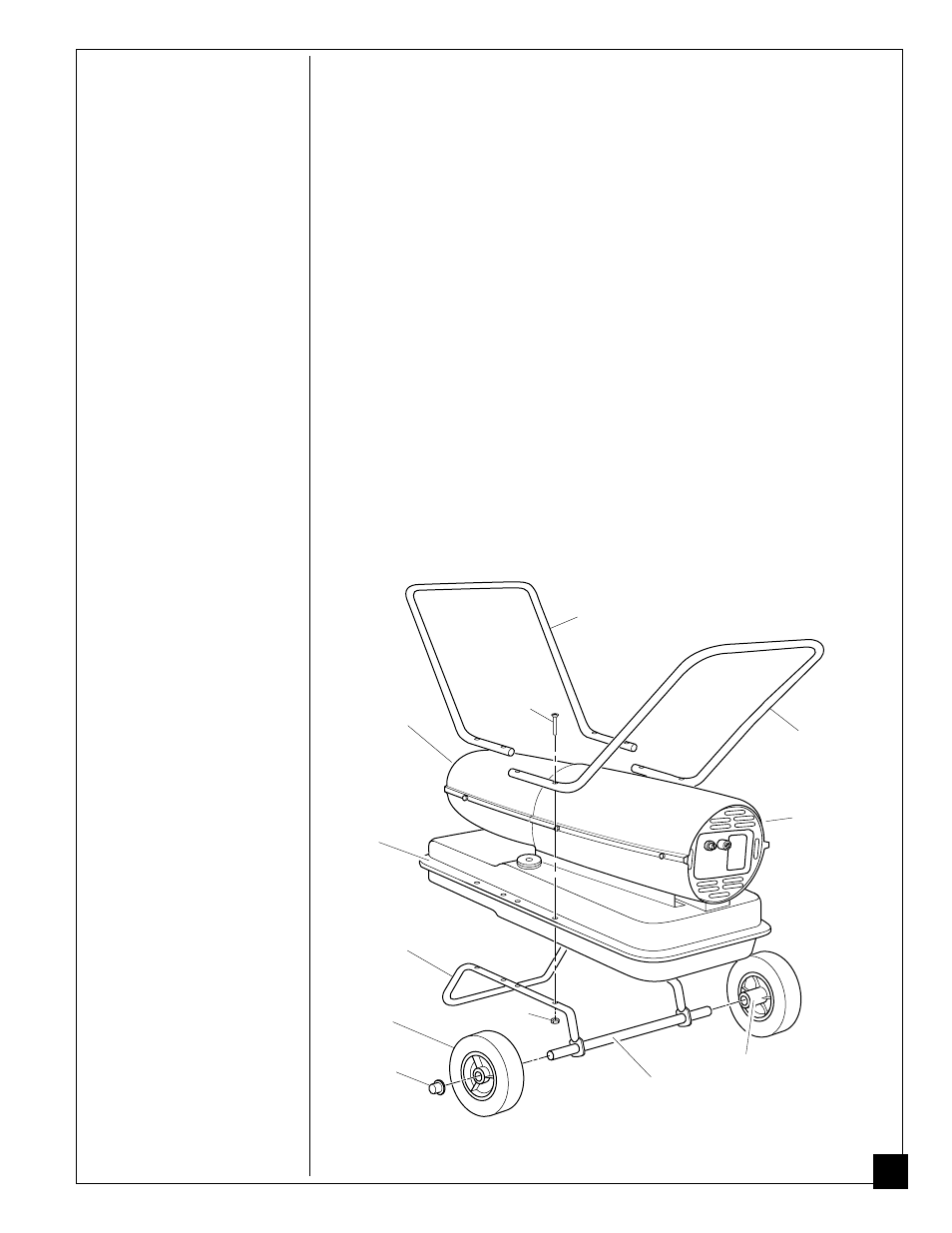

Figura 4 - Conjunto de ruedas y asas, sólo modelos de
26,4/44 kW (90/150,000 Btu/hr)
Entrada
de aire
Asa delantera
Asa trasera
Tornillo Salida de
aire caliente
Pestaña del
tanque de
combustible
Bastidor de
soporte de
las ruedas
Tuerca
Eje
Rueda
Tuerca
ciega Cubo
extendido
