Flowserve 50165 Nordstrom Figure User Manual
Page 35
5
Nordstrom Figure 50165 and 50169 Dynamic Balance Iron Plug Valve FCD NVENIM2006-00 – 09/05
flowserve.com

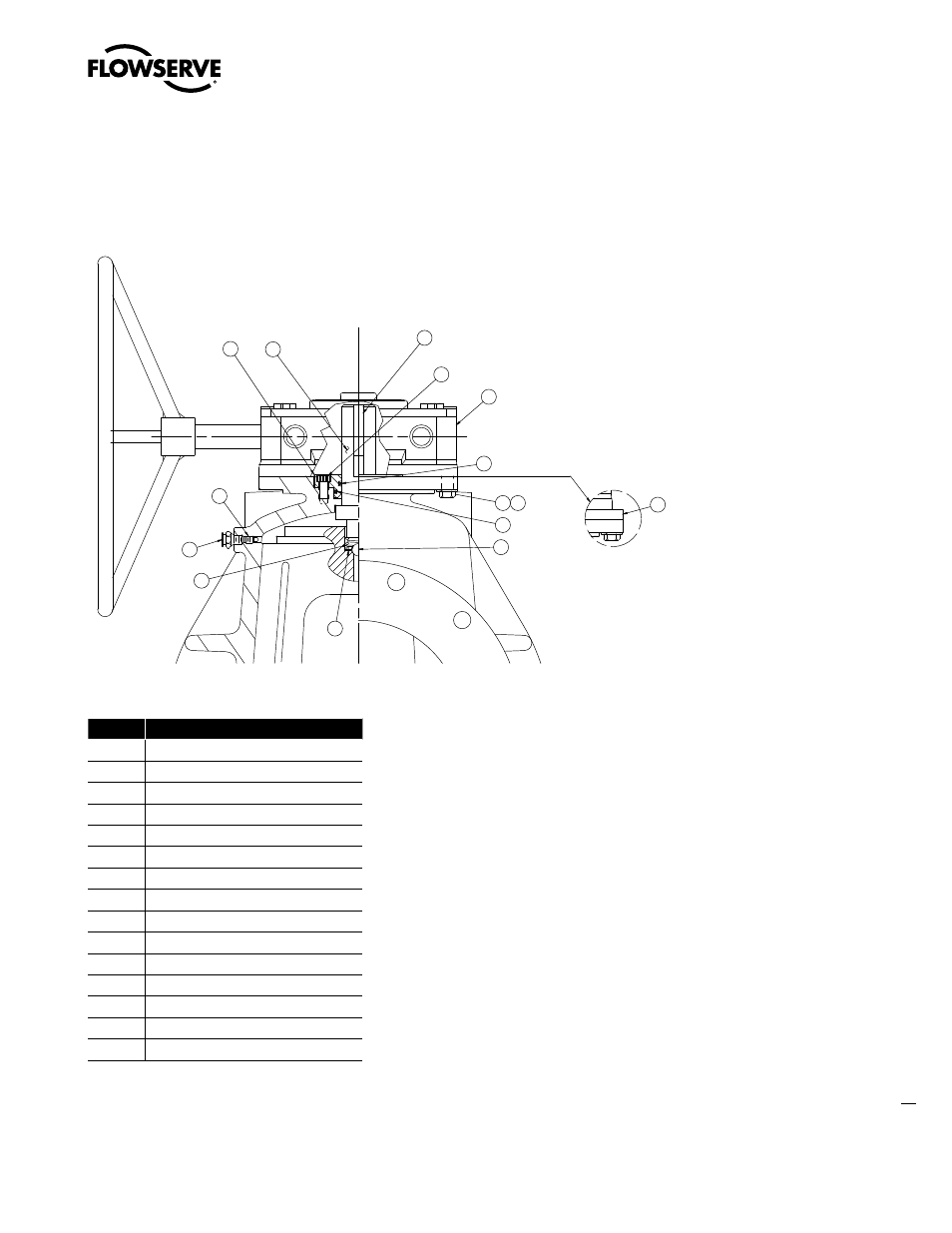

Detail Sketch: Stem End Detail –
Gear Operated Valve
24
23
11
12
13
14
15
16
17
18
19
20
21
22
25
ADAPTER PLATE
SIZE 20 ONLY
no.
item Description
11
Balance Ball
12
Spring
13
Check Valve
14
Sealant Fitting
15
O-Ring
16
O-Ring
17
Plug Stem
18
O-Ring Gland
19
Cap Screw
20
Key
21
Ball Retaining Washer
22
Gearing
23
Lock Washer
24
Cap Screw
25
Adapter Plate (size 20 only)
