conexión. Predisponer la conexión eléctrica.
4. Perforar como se indica (4 orificios para 4 tacos de
pared), atornillar los 4 tornillos en los orificios indicados
en el dibujo dejando un espacio entre la cabeza del
tornillo y el cielorraso de aproximadamente 1cm.
Fig. 6
5. Introduzca un tubo de descarga dentro del enrejado y
conéctelo al anillo de empalme del compartimiento del
motor (el tubo de descarga y las abrazaderas de fijación
no vienen en dotación).
Fig. 7
6. Enganche el enrejado en los 4 tornillos (vea la operación
4).
7. Atornille firmemente los 4 tornillos.
Fig. 8
8. Agujerear cerca de los agujeros (4 o 6 agujeros) de la
brida, introducir los tacos en la pared y fijar de forma
definitiva los tornillos y las arandelas.
9. Una vez terminada la instalación, conecte la red eléctrica
de la casa.
Fig. 9
10. En caso de funcionamiento aspirante conecte el otro
extremo del tubo de descarga al dispositivo de descarga
de la casa.
En caso de funcionamiento filtrante (10F) monte el
deflector F en el enrejado y fíjelo al soporte con 4
tornillos; por último conecte el tubo de descarga al anillo
de conexión que está situado en el deflector.
11. Fijar el estribo de refuerzo (ver operación 2) al cañón en
una posición lo más intermedia posible.
Fig. 10
12. Empalmar las dos secciones superiores de la chimenea
cubriendo el cañón.
Ajustar cada sección con 2 tornillos (1 por cada lado)
cerca del cielorraso.
13. Fijar al cañón el conjunto chimenea superior con 10
tornillos (5 por cada lado).
14. Aplicar 2 apéndices (suministrados con el equipo) para
cubrir los puntos de fijación de las secciones de la
chimenea superior (¡ATENCIÓN! LOS APÉNDICES
PARA LA CHIMENEA SUPERIOR SE RECONOCEN
PORQUE SON MÁS LARGOS Y MÁS PROFUNDOS Y
SE FIJAN A PRESIÓN.
Fig. 11
15. Introducir la barra de control en su lugar empujando
hacia arriba.
16. Realizar la conección eléctrica.
Fig. 12
17. Introducir primero la sección inferior de la chimenea en la
que están presentes las inserciones roscadas.
Fijarla a la estructura atornillando el primero y el cuarto
tornillo comenzando desde abajo a ambos lados.
18. Empalmar la segunda sección inferior atornillando el
segundo y el tercer tornillo comenzando desde abajo a
ambos lados.
Fijar de forma definitiva las 2 secciones con 4 tornillos (2
por cada lado).
Fig. 13
19. Aplique 2 apéndices (suministrados con el equipo) para
cubrir los puntos de fijación de las secciones de la
chimenea inferior (¡ATENCIÓN! LOS APÉNDICES PARA
LA CHIMENEA INFERIOR SON RECONOCIBLES
PORQUE SON MÁS ESTRECHOS Y MENOS
PROFUNDOS).
Conecte la red eléctrica desde el panel eléctrico central y
controle si la campana funciona correctamente.
Descripción de la campana
Fig. 1
1. Cuadro de control
2. Filtro antigrasa
3. Manija de desenganche del filtro antigrasa
4. Lámpara halógena
5. Protección contra vapores
6. Chimenea telescópica
7. Salida del aire (sólo para uso en versión filtrante)
Funcionamiento
Usar la potencia de aspiraciòn mayor en caso de particular
concentraciòn de vapores de cocina. Aconcejamos de
encender la aspiraciòn 5 minutos antes de iniciar a cocinar y
dejarla en funciòn por otros 15 minutos aproximadamente.

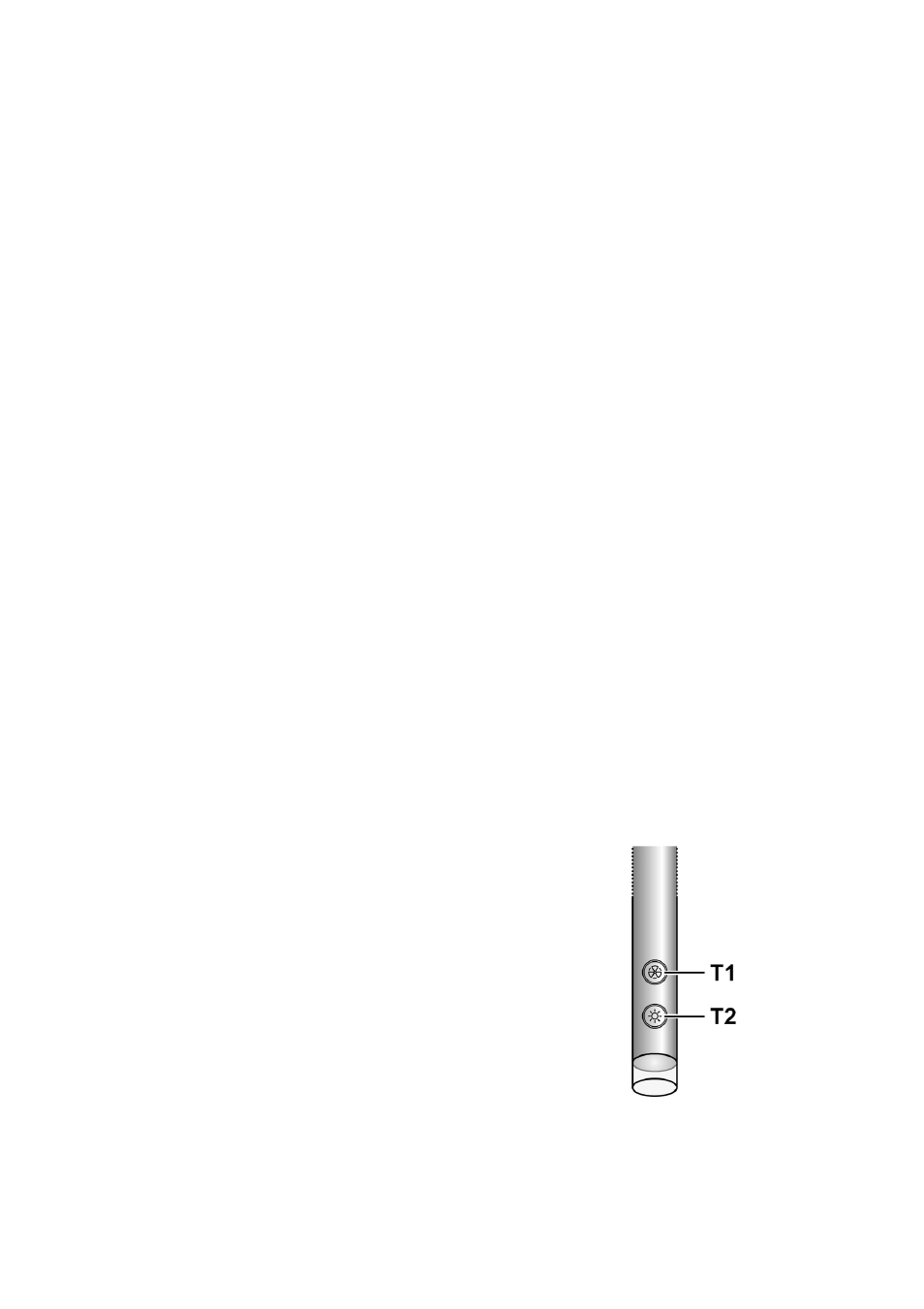

La campana está dotada de un dispositivo "TOUCH" para el
control de luces y velocidad.
Para el corretcto utilizo leer atentamente las instrucciones que
siguen.
Función de encendido automático
La campana extractora está equipada con un sensor de
temperatura que activa el motor a la 1a velocidad (potencia)
de aspiración en el casoe en que la temperatura ambiente en
la zona alrededor de la campana extractora supere los 70°C.
