130
Slika 6
5. V notranjost mrežastega stebra vstavite odvodno cev in
jo povežite s spojnim obročkom prostora z motorjem
(odvodna cev in pritrdilni jermeni niso priloženi).
Slika 7
6. Mrežasti steber pritrdite na 4 vijake (glejte operacijo 4).
7. Močno privijte 4 vijake.
Sl. 8
8. Zavrtajte luknje (4 ali 6) na označenih mestih prirobnice,
vstavite zidne vložke ter dokončno privijte vijake in
podložke.
9. Izvedite električno priključitev na hišno omrežje;
napajanje električnega omrežja vzpostavite šele po
zaključeni namestitvi.
Sl. 9
10. V primeru odzračevalnega delovanja, drugi konec
odvodne cevi povežite z odvodnim sistemom vašega
doma.
V primeru obtočnega delovanja (10F), deflektor F
namestite na nosilec in ga s 4 vijaki pritrdite na ustrezno
konzolo, nazadnje pa odvodno cev povežite s spojnim
obročkom na samem deflektorju.
11. Podporno konzolo (oglejte si postopek 2) pritrdite na
nosilec, čim bolj v sredino.
Sl. 10
12. Oba zgornja dela odvodne cevi spojite, tako da bosta
prekrivala nosilec.
Vsak del privijte z 2 vijakoma (1 na vsako stran), v bližini
stropa.
13. S pomočjo 10 vijakov (5 na vsako stran) pritrdite na
nosilec celotni zgornji del zračnika.
14. Z 2 (priloženima) okrasnima ploščicama prekrijte spojna
mesta delov spodnjega dela zračnika (POZOR!
OKRASNI PLOŠČICI ZA ZGORNJI DEL ZRAČNIKA
PREPOZNATE PO TEM, KER STA ŠIRŠI IN
DEBELEJŠI TER SE JU PRITRDI NA PRITISK).
Sl. 11
15. Upravljalno ročico vstavite v temu namenjeno ležišče,
tako da jo potisnete navzgor.
16. Izvedite električno priključitev.
Sl. 12
17. Najprej vstavite spodnji del zračnika, na katerem so
prisotni navojni vložki.
Pritrdite ga na ogrodje tako, da privijete prvi in četrti vijak
na obeh straneh, gledano od spodaj.
18. Nato spojite drugi spodnji del, pri čemer privijte drugi in
tretji vijak na obeh straneh, gledano od spodaj.
Dokončno pritrdite oba dela s 4 vijaki (2 na vsako stran).
Sl. 13
19. Z 2 (priloženima) okrasnima ploščicama prekrijte spojna
mesta spodnjega zračnika (POZOR! OKRASNI
PLOŠČICI ZA SPODNJI ZRAČNIK BOSTE Z LAHKOTO
PREPOZNALI, KER STA OŽJI IN TANJŠI).
S pomočjo glavne električne omarice ponovno vzpostavite
napajanje električnega omrežja in preverite pravilno delovanje
nape.
Opis nape
Sl. 1
1. Upravljalna plošča
2. Maščobni filter
3. Ročica za sprostitev maščobnega filtra
4. Halogenska svetilka
5. Zaščita pred dimi
6. Teleskopski kamin
7. Izhod zraka (za uporabo le pri obtočni različici)
Delovanje
V primeru posebno visoke koncentracije dimov v kuhinji
uporabite najvišjo hitrost. Priporočamo vam, da prezračevanje
vključite 5 minut pred pričetkom kuhanja in ga pustite delovati
še približno 15 minut po končanem kuhanju.
Napa ima mehanizem "TOUCH", občutljiv na dotik, za nadzor
luči in hitrosti.
Za pravilno uporabo slednjega, pozorno preberite sledeča
navodila.
Funkcija samodejnega vklopa
Napa ima temperaturni senzor, ki sproži motor na prvi stopnji
hitrosti (moči), ko sobna temperatura v območju ob napi
preseže 70°C.
Uporabnik lahko napo ugasne ali spremeni hitrost (moč)
slednje (glejte odstavek "Nadzor hitrosti (moči) delovanja").
Nadzor hitrosti (moči) delovanja

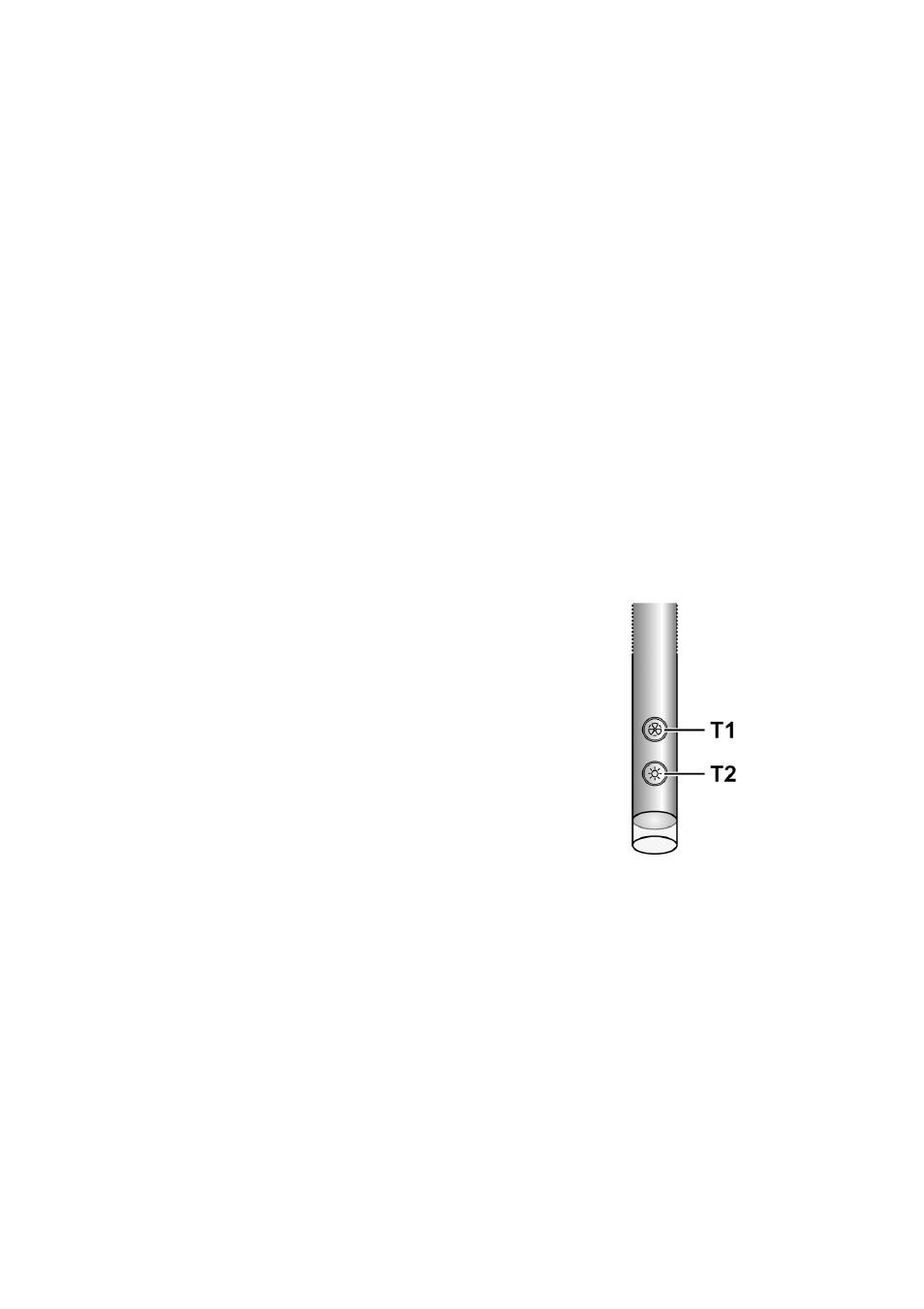

Nastavitev hitrosti (moči) delovanja je ciklična, pri čemer si
hitrosti sledijo v zaporedju "stanje pripravljenosti-1-2-3-4-
stanje pripravljenosti-1-2-...", zato se z vsakim pritiskom na
tipko T1 na upravljalni ročici hitrost (moč) delovanja poveča za
eno stopnjo, dokler se s ponovnim pritiskom na tipko, ko napa
deluje na 4. stopnji hitrosti (moči), ne ugasne (stanje
pripravljenosti).
Napo lahko ugasnete (stanje pripravljenosti) tudi, ko deluje na
katerikoli hitrosti, tako da za dlje časa (več kot 3 sekunde)
