Verpackungsinhalt
Prüfen Sie, ob sich alle der folgenden Gegenstände in der Verpackung befinden. Sollte einer der Gegenstände
fehlen oder beschädigt sein, wenden Sie sich an Ihren lokalen EIZO-Handelsvertreter.
Hinweis
• Heben Sie die Verpackung sowie die Verpackungsmaterialien für evtl. Transporte des Monitors gut auf.
• Monitor
• Netzteil : FSP050-DBAE1
• Analoges Signalkabel : MD-C87
• USB-Kabel: MD-C93 (nur für FDX1003T
/ FDX1203T)
• Kabelhalter (nur für FDX1003 / FDX1003T)
• EIZO LCD Utility Disk (CD-ROM)
• Installationshandbuch (das vorliegende Handbuch)
Beachte
• Ein Netzkabel gehört nicht zum Lieferumfang dieses Produkts. Benutzen Sie bitte ein Netzkabel, dass die
Anforderungen erfüllt. Für weitere Informationen wenden Sie sich bitte an Ihren lokalen EIZO-Handelsvertreter.

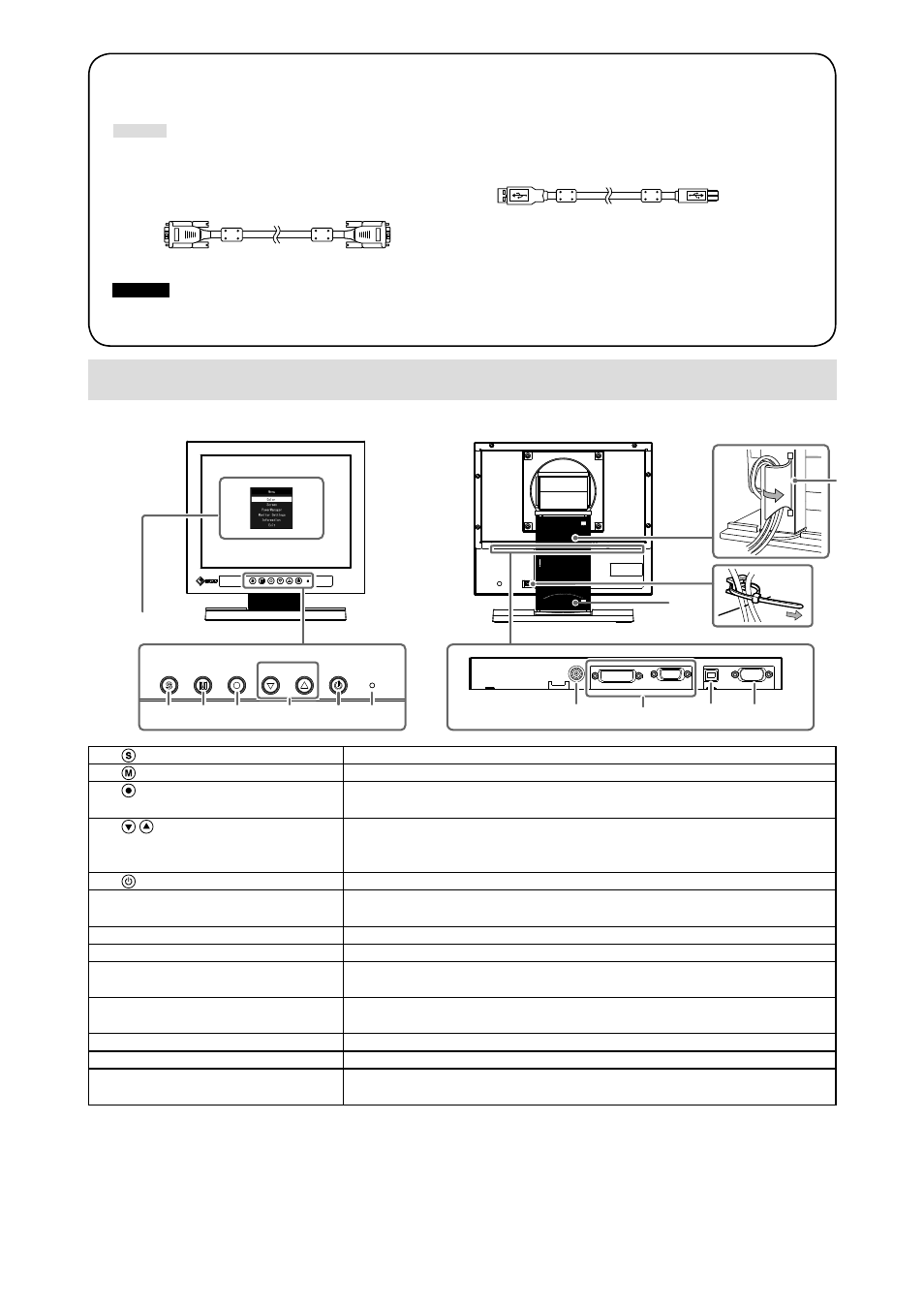

Bedienelemente und Funktionen
Beispiel : FDX1003T
9
10
8
7
1
2
3
4
5
6
11
12
13
Einstellungsmenü
*1
1. Taste
Schaltet zwischen den Eingangssignalen für die Anzeige um.
2. Taste
Ändert den Farbmodus.
3. Taste
Zeigt das Einstellungsmenü an, legt ein Element im Menübildschirm fest und
speichert geänderte Werte.
4. Taste
• Dienen der Menüsteuerung sowie der Justage oder Auswahl von
Funktionen.
• Zeigt den Bildschirm für die Helligkeit Justierungsmenü.
5. Taste
Zum Ein- und Ausschalten.
6. Netzkontroll-LED
Zeigt den Betriebsstatus des Monitors an.
Blau: In Betrieb Orange: Energiesparmodus AUS: Netzschalter aus
7. Stromanschluss (DC)
Zur Verbindung mit dem AC-Netzteil.
8. Eingangsignal-Anschluss
Links: DVI-D-Anschluss / Rechts: 15-poliger Mini-D-Sub-Anschluss
9. USB-Ausgang
(nur für FDX1003T / FDX1203T)
*2
Dient zum Verbinden eines PCs mit dem Monitor mithilfe eines USB-Kabels,
wenn das Produkt als Touch-Panel verwendet wird.
10. RS-232C-Anschluss
(nur für FDX1003T / FDX1203T)
*2
Dient zum Verbinden eines PCs mit dem Monitor mithilfe eines RS-232C-
Kabels, wenn das Produkt als Touch-Panel verwendet wird.
11. Standfuß
Wird zum Justieren des Winkels des Monitorbildschirms verwendet.
12. Kabelabdeckung
Verdeckt die Monitorkabel.
13. Kabelhalter
(nur für FDX1003 / FDX1003T)
Zur Befestigung der Kabel.
*1 Informationen zur Verwendung entnehmen Sie dem Benutzerhandbuch (auf der CD-ROM).
*2 Diese Anschlüsse können nicht gleichzeitig verwendet werden. Sind an beide Anschlüsse Kabel angeschlossen,
so hat der USB-Ausgang Priorität.
