INSTRUCCIONES DE OPERACIÓN PARA LOS MODELOS
HRC100, HRC101, HRC200 Y HRC201 CON CONTROL REMOTO
INALÁMBRICO
Para uso con sistemas para chimenea y juegos de leños de
encendido remoto de DESA Heating Products.
InStALAcIón DEL REcEPtoR
REmoto
1. Desconecte los cables del interruptor de la
válvula de control. Algunas unidades tienen
un interruptor de alimentación con placa, el
cual está conectado a la válvula de control.
otras tienen un cable de puente que deberá
extraer de la válvula de control (consulte la
figura 1).
2. Quite los tornillos y la placa del interruptor
como se muestra en la figura 1. Deséchelos.
3. Instale la unidad del receptor remoto en la base
del calefactor de leños a gas sujetándolo con
los clips (2) y arandelas aislantes incluidas.
4. fije con firmeza los clips en su sitio (consulte
la figura 2).
5. Conecte los cables como se muestra en la
figura 3.
Nota: En los modelos con llama color amarillo,
vuelva a utilizar los tornillos de cruz (phillips)
provistos para instalar el protector de calor en la
unidad receptora.
InStALAcIón DEL AccESoRIo
PARA contRoL REmoto
InALÁmBRIco
Este control remoto requiere dos baterías alcalinas
de 9 voltios (no incluidas). Una batería se coloca en
el receptor y la otra en la unidad de control remoto.
Nota: Utilice sólo baterías alcalinas.
colocación de la batería de 9 voltios (no
incluida) en el receptor
1. Encuentre el sujetador de batería montado en
la parte posterior del receptor.
2. Introduzca una batería de 9 voltios en el suje-
tador.
3. Conecte los cables de terminal a la batería.

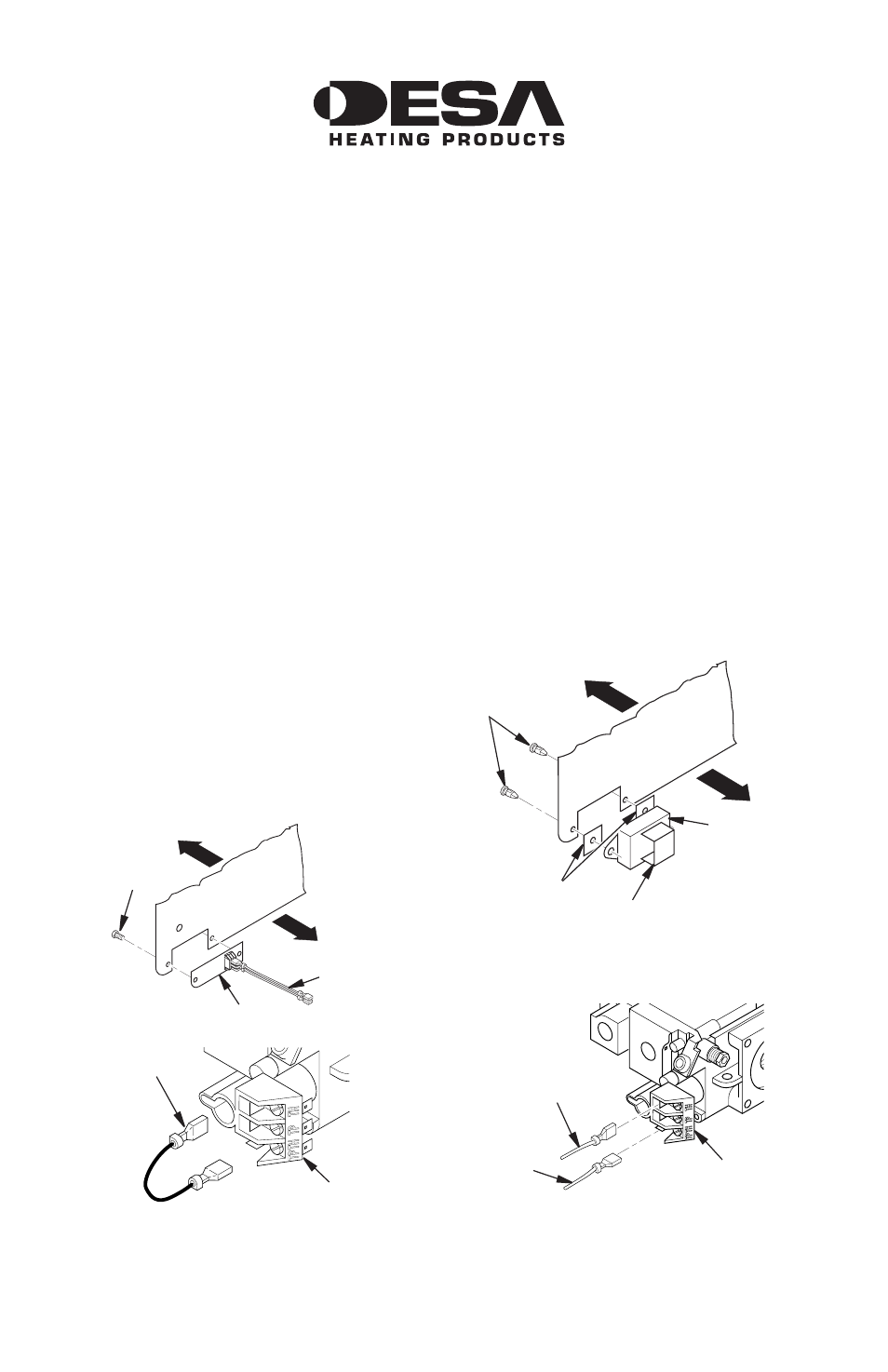

Figura 1 - Desconexión de los cables de
la válvula de control
Front
Back
Cables hacia
la válvula de
control
Tornillo
Cable de
puente
Válvula de control
Figura 2 - Instalación del receptor
remoto
Front
Back
Arandelas
aislantes
Receptor
remoto
Sujetadors
de montaje
Figura 3 - Conexión de los cables
Válvula
Cable rojo
del receptor
Cable
blanco del
receptor
Sujetador de batería
Interruptor de alimentación
con placa
Frente
Atrás
Frente
Atrás
®
