108954

13

13

Stellschraube

LÜFTER

WICHTIG:

Den Lüfter von der Motorwelle entfernen, bevor der

Motor vom Heizgerät entfernt wird. Das Gewicht des Motors, das
auf dem Lüfter lastet, könnte die Lüfterflügel verbiegen.
1.

Das obere Gehäuse entfernen (siehe Seite 8).

2.

Mit einem 1/8 Zoll Inbusschlüssel die Schrauben lösen, mit
denen der Lüfter an der Motorwelle befestigt ist.

3.

Den Lüfter von der Motorwelle schieben.

4.

Den Lüfter mit einem weichen, mit Kerosin oder einem mit
Lösungsmittel getränkten Tuch reinigen.

5.

Den Lüfter gründlich trocknen lassen.

6.

Den Lüfter wieder auf der Motorwelle anbringen. Die Lüfter-
nabe bündig mit dem Ende der Motorwelle plazieren (siehe
Abb. 27).

7.

Die Stellschraube auf dem flachen Teil der Welle ansetzen. Die Stell-
schraube gut festziehen (mit 4,5-5,6 Nm/40-50 Zoll-Pfund).

8.

Die Lüfterabdeckung und das obere Gehäuse wieder anbringen.

Lüfter

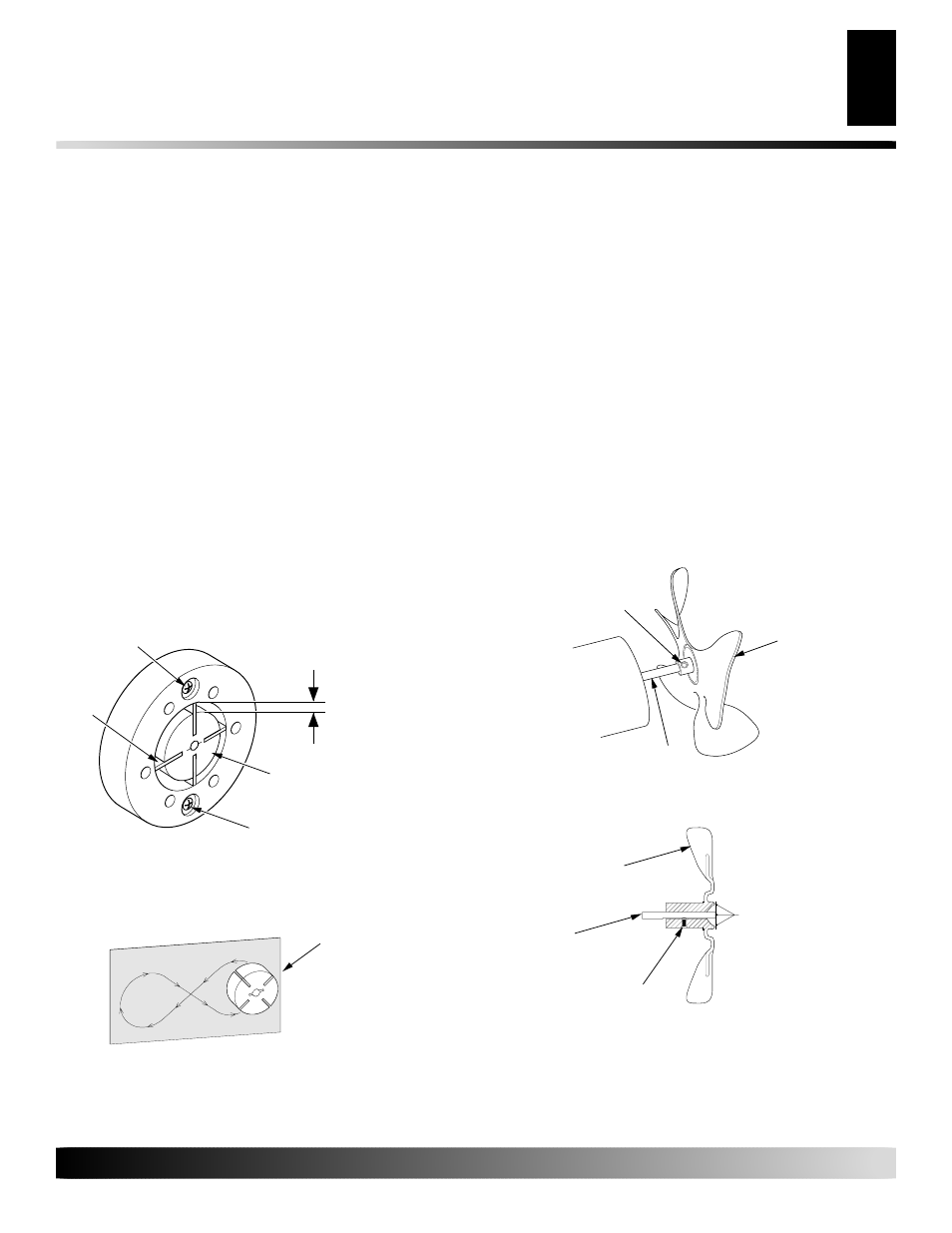

Abbildung 26 - Lage von Lüfter, Motorwelle und Stellschraube

Lüfter

Motorwelle

Motor-
welle

Stellschraube

Bündig

Abbildung 27 - Lüfterquerschnitt

Sandpapier

Schlitzstellschraube

SchlitzStellschraube

Flügel

0,076/0,101 mm
(0,003/0,004 Zoll)
Abstand mit
Fühllehre gemessen

Rotor

Abbildung 25 - Abschmirgeln des Rotors

Abbildung 24 - Lage der Schlitz stellschrauben

WARTUNGSVERFAHREN

(Fortsetzung)

9.

Den Rotorschlitz überprüfen. Bei Bedarf auf 0,076/0,101 mm
(0,003/0,004 Zoll) einstellen (siehe Abb. 24).

Hinweis:

Den Rotor eine volle Umdrehung drehen, um sicherzustel-

len daß der Schlitz in der engsten Position 0,076/0,101 mm (0,003/
0,004 Zoll) mißt. Bei Bedarf einstellen.

10. Die Flügel, die Pumpenplatte, die Luftfilter und die

Filterendabdeckung einbauen.

11. Die Lüfterabdeckung und das obere Gehäuse wieder einbauen.

12. Den Pumpendruck einstellen (siehe Seite 10).

Hinweis:

Wenn der Rotor noch immer klemmt, folgendermaßen

vorgehen:

13. Die Schritte 1 bis 6 wie oben durchführen.

14. Feines Sandpapier (600 Körnung) auf einer flachen Oberflä-

che auflegen. Den Rotor viermal leicht mit einer “8er-Bewe-
gung” abschmirgeln (siehe Abb. 25).

15. Den Einsatz und den Rotor wieder einbauen.

16. Die Schritte 10 bis 12 wie oben durchführen.

WARTUNGSVERFAHREN
