Desa GK30 - Manual (Page 34)

108954
10
PROCEDURE DI
MANUTENZIONE
Segue
ACCENDITORE
1. Rimuovere il semiguscio superiore e la protezione della ventola
(vedere a pagina 9).
2. Rimuovere la ventola (vedere a pagina 14).
3. Estrarre le quattro viti del coperchio laterale usando una chiave
a tubo da 5/16 di pollice e togliere il coperchio (vedere la Figura
9 o 10 a pagina 9).
4. Scollegare i cavetti (nero) dell’accenditore dal gruppo di
controllo dell’accensione (vedere la Figura 11). Tirarli verso
l’alto attraverso il foro praticato nel semiguscio inferiore.
5. Scollegare i tubi in gomma del combustibile e dell’aria. Togliere
la fotocellula dalla staffa (vedere la Figura 11).
6. Rimuovere la camera di combustione. Posarla su un’estremità,
in modo che la staffa per l’ugello si trovi in alto (vedere la
Figura 12).
7. Estrarre la vite dell’accenditore con una chiave a tubo da 1/4
di pollice. Togliere con cautela l’accenditore dalla staffa
dell’ugello.
ATTENZIONE - Fare attenzione a non piegare o
battere l’accenditore; maneggiarlo con cautela.
8. Estrarre con cautela l’accenditore di ricambio dalla confezione
di plastica.
9. Infilare con cautela l’accenditore, facendo attenzione a non
colpirlo, nell’apertura della staffa dell’ugello. Fissarlo alla staffa
serrando la vite con una chiave a tubo da 1/4 di pollice (vedere
la Figura 12) a una coppia compresa tra 0,90 e 1,69 nm (tra 8 e
15 pollici-libbre). Non superare il valore massimo di serraggio.
10. Riposizionare la camera di combustione.
11. Far passare i cavetti dell’accenditore nel foro praticato nel
semiguscio inferiore e collegarli al gruppo di controllo
dell’accensione.
12. Riposizionare il coperchio laterale (vedere le Figure 9 e 10 a
pagina 9).
13. Disporre opportunamente i tubi in gomma del combustibile e
dell’aria e collegarli al bruciatore. Vedere Sostituzione e posa
dei tubi del combustibile e dell’aria a pagina 13.
14. Riposizionare la fotocellula nella staffa. Disporre i cavi come
illustrato nelle Figure 17 e 18 a pagina 12.
15. Riposizionare la ventola (vedere a pagina 14).
16. Riposizionare la protezione della ventola e il semiguscio
superiore (vedere a pagina 9).

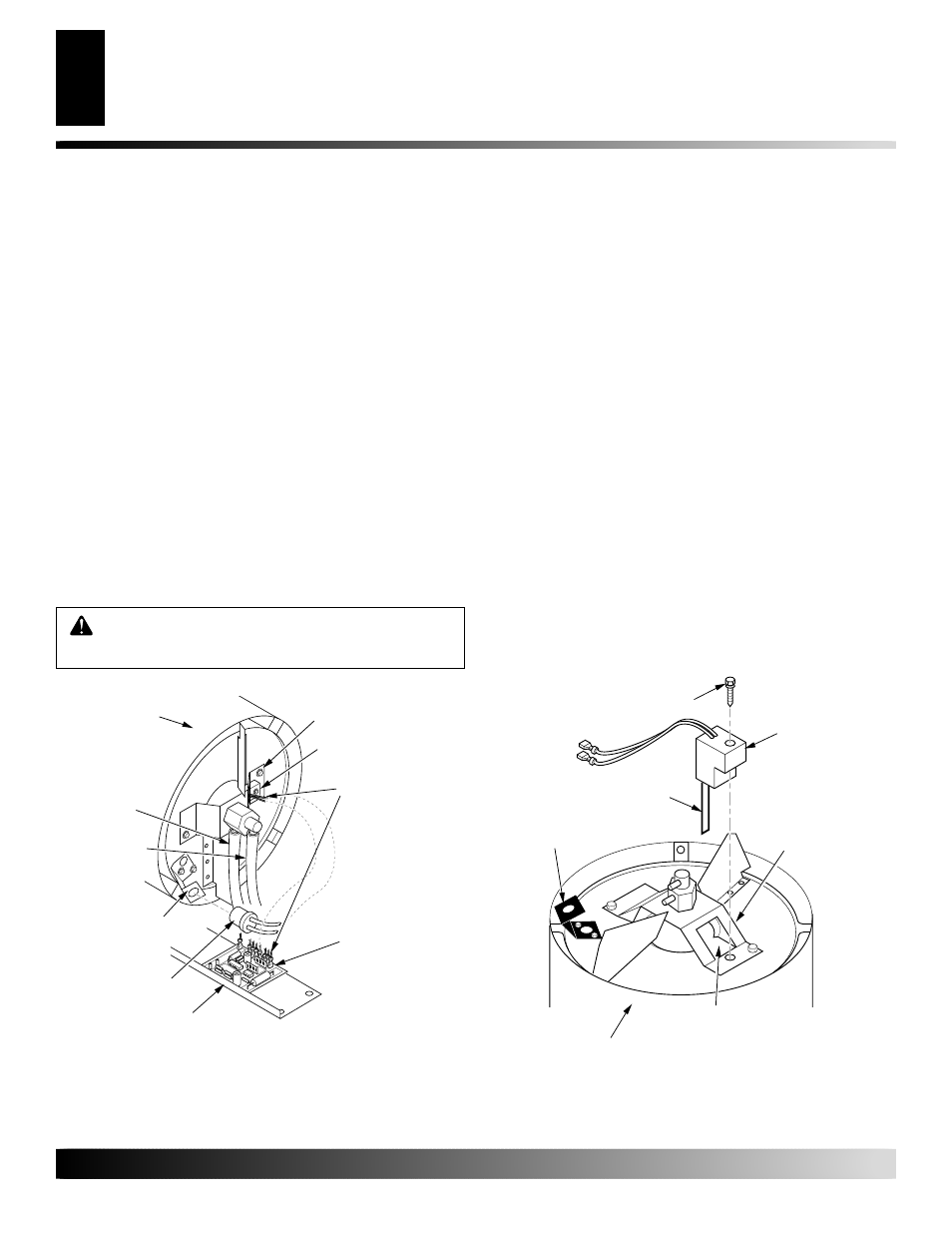

Figura 11. Scollegamento dei cavetti dell’accenditore dal gruppo
di controllo dell’accensione
Figura 12. Sostituzione dell’accenditore
Camera di
combustione Staffa per
l’ugello
Accenditore
Cavetti
dell’accenditore
Gruppo di
controllo
dell’accensione
Coperchio
laterale
Fotocellula
Staffa della
fotocellula
Tubo in
gomma del
combustibile
Tubo in
gomma
dell’aria
Apertura della
staffa dell’ugello
Elemento di
accensione
Staffa della
fotocellula
Camera di
combustione
Accenditore
Staffa per
l’ugello
PROCEDURE DI MANUTENZIONE
Gruppo vite e
rondella
dell’accenditore
