With new
belt in place,
pull and slide
brushroll into
nozzle making
sure that the
brushroll end
caps are in the
correct orientation
(6a inset). Rotate
brushroll manually to make sure belt is properly
aligned.
Secure by aligning the three
(3) tabs in the base slots.
SLOTS
TABS
10
TOOL REQUIRED: PHILLIPS OR FLATHEAD SCREWDRIVER
WARNING: TO REDUCE THE RISK OF INJURY FROM MOVING PARTS - UNPLUG CLEANER BEFORE CHANGING BELT
OR BRUSHROLL.

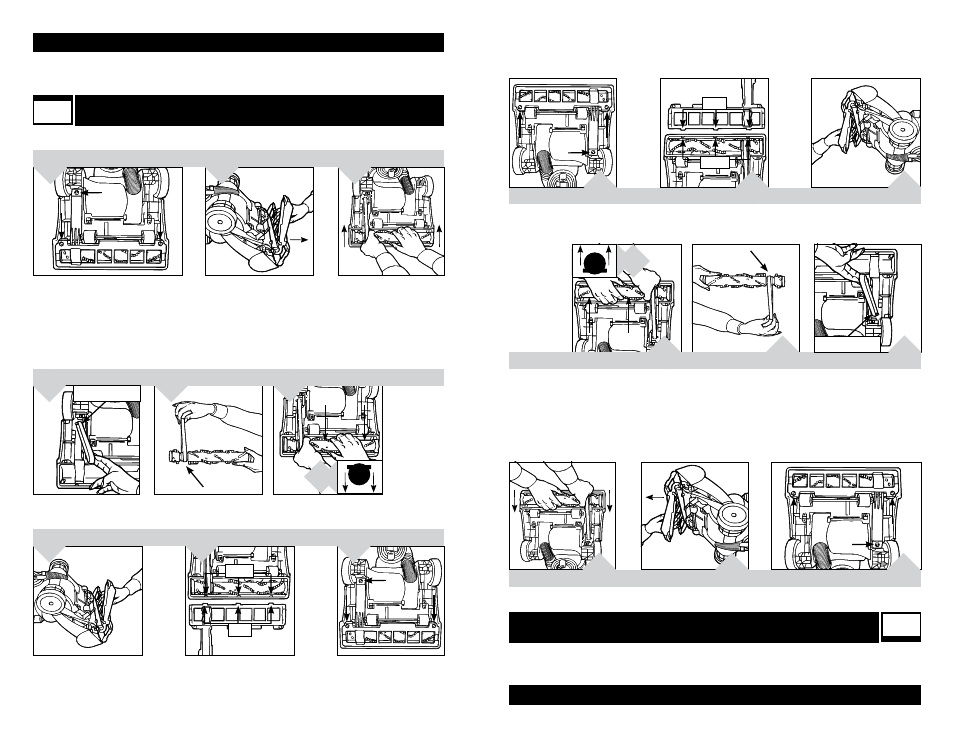

BELT OR BRUSHROLL: REMOVAL & REPLACEMENT
For Belt Style 22 replacement, please visit our website at www.dirtdevil.com to
buy online or call customer service at 1-800-321-1134.
Lay cleaner flat and flip cleaner to expose
nozzle base. Base should lay flat and face
up. To remove nozzle guard, use Phillips
screwdriver to remove the three (3)
screws. Arrows show location of screws.
Lift and remove brushroll.
Dispose of old belt.
1. 3.
Pull and lift nozzle guard off.
2.
TO REMOVE BELT
Slide belt onto motorshaft.
5.
Place new belt in area of
brushroll without bristles.
4.
TO REPLACE BELT OR BRUSHROLL
6.
MOTOR SHAFT
Reattach nozzle guard.
8. 7.
Replace all three (3) screws
to secure nozzle guard.
9.
22 BELT STYLE
22
MODÈLE DE COURR OIE
6a.
Une foi s la
nou vel le cou rro ie
ins tal lée , tire z
et glissez le
rou lea u-b ros se
dan s le su ceu r en
vei lla nt à ce qu e
les ex tré mité s d u
rou lea u-b ros se
soi ent o rie nté es
co rre cte me nt (illustration 6a). Faites pivoter
le rou lea u-b ros se à la m ain po ur v ous as sur er q ue
la courroie est alignée correctement.
Fixe z-le en al ign ant le s tr ois (3)
languettes sur les encoches
de la base.
SLOTS
TABS
10
OUTIL NÉCESSAIRE : TOURNEVIS À POINTE CRUCIFORME
AVERTISSEMENT : POUR ÉVITER DE VOUS BLESSER AVEC LES PIÈCES EN MOUVEMENT, DÉBRANCHEZ
L’APPAREIL AVANT DE REMPLACER LA COURROIE OU LE ROULEAU-BROSSE.
COURROIE OU ROULEAU-BROSSE : RETRAIT ET RÉINSTALLATION
Pour remplacer la courroie modèle 22, veuillez appeler le 1-800-321-1134 ou visiter
notre site à www.dirtdevil.com pour connaître le revendeur le plus proche.
Posez l’aspirateur à plat retournez-le pour
exposer la base du suceur. La base doit
être à plat et tournée vers le haut. Pour
enl eve r le dis pos itif de pr ote ctio n d u su ceu r,
utilisez un tournevis à pointe cruciforme
pou r d évis ser le s tr ois (3) vi s. L es flè che s
indiquent l’emplacement des vis.
Les flè che s in diq uen t
l’emplacement des vis.
Soulevez et enlevez le
rouleau-brosse. Jetez la
courroie usagée.
1. 3.
Tirez et soulevez le dispositif
de protection du suceur.
2.
POUR ENLEVER LA COURROIE
Glissez la courroie sur
l’arbre de moteur.
5.
Placez la nouvelle courroie
dans la partie du rouleau-
brosse n’ayant pas de crins.
4.
POUR REMPLACER LA COURROIE OU LE ROULEAU-BROSSE
6.
MOTOR SHAFT
Rem ette z e n p lac e le di spo siti f
de protection du suceur.
8. 7.
Rem ette z le s tr ois (3) vi s p our
fixe r le di spo siti f d e p rot ect ion
du suceur.
9.
6a.
