Alto Professional TS112A User Manual

Page 3

CONTENIDO DE LA CAJA

•

Altavoz TRUESONIC

•

Cable de alimentación

•

Guía de inicio rápido

•

Folleto de instrucciones de seguridad e información sobre la garantía

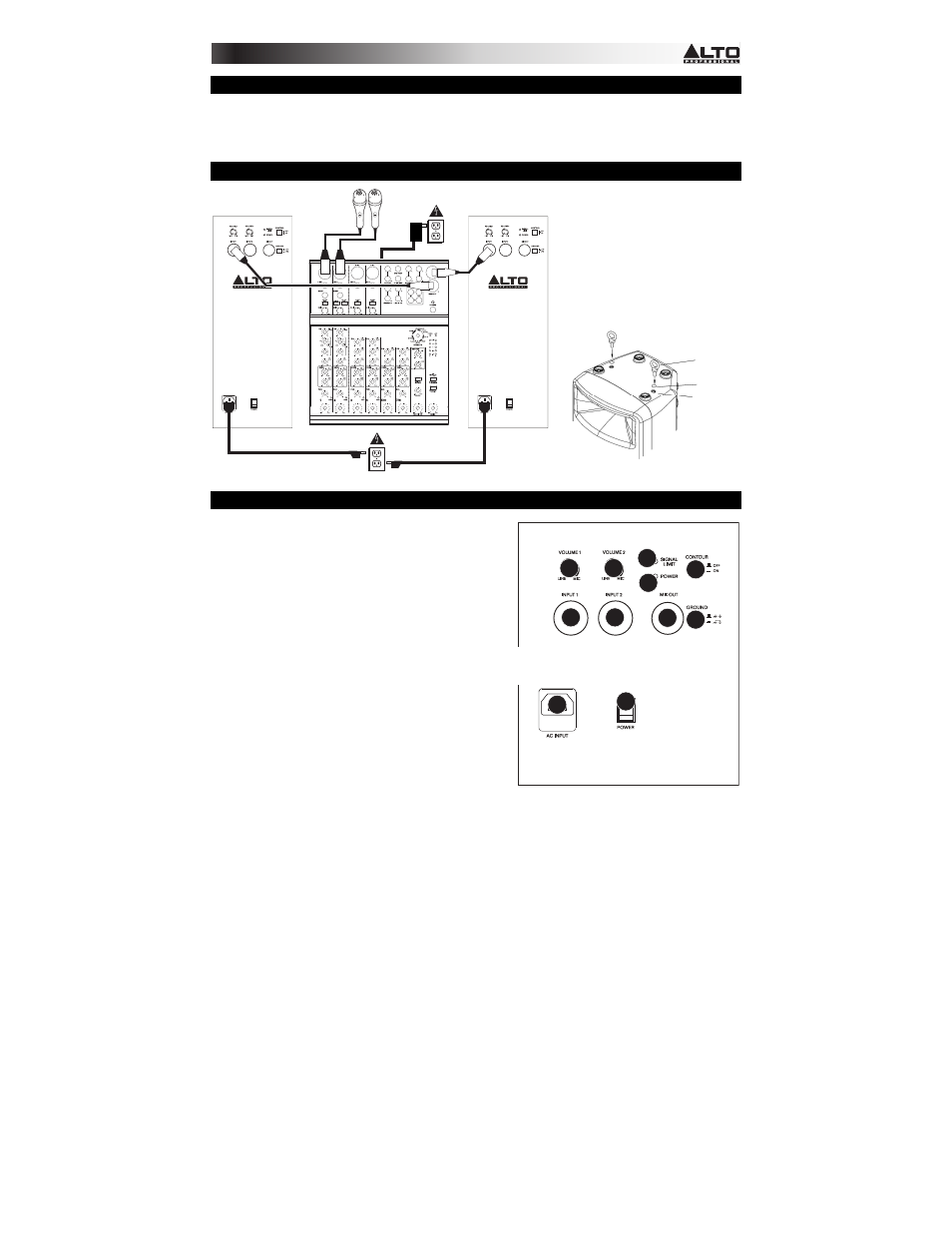

DIAGRAMA DE CONEXIÓN / INSTALACIÓN

VISTA DEL PANEL TRASERO

ENTRADA DE ALIMENTACIÓN – Conecte a esta
entrada el cable de alimentación incluido y luego
conecte el otro extremo del cable al suministro
eléctrico. Asegúrese de que el INTERRUPTOR DE
ENCENDIDO esté en "off" (apagado) cuando enchufe
y desenchufe el cable.

INTERRUPTOR DE ENCENDIDO – Enciende y
apaga el altavoz. Asegúrese de que la perilla de
VOLUMEN esté ajustada a "cero" antes de
encenderlo.

LED DE ENCENDIDO – Se ilumina cuando el altavoz
está encendido.

VOLUMEN – Gire esta perilla para ajustar el volumen
del altavoz.

ENTRADA – Use un cable de 1/4" TRS o XLR
estándar (no incluido) para conectar su fuente de
sonido a esta entrada.

SALIDA DE MEZCLA – Use un cable XLR estándar
(no incluido) para conectar este conector a la entrada
de otro altavoz (por ej. otro altavoz TRUESONIC).

LED DE LÍMITE DE SEÑAL – Se enciende cuando la
señal de audio que se envía al altavoz se "recorta" o distorsiona. Si esta luz se enciende con
frecuencia o en forma permanente, reduzca el volumen de su fuente de sonido.

CONTORNO – Accione (presione) este interruptor para enfatizar las frecuencias bajas y altas en +3
dB. Libere este interruptor para lograr una respuesta más plana en interpretaciones en vivo o para
máxima salida.

INTERRUPTOR DE TIERRA – Pulse este interruptor para reducir el zumbido o ruido.

Nota: No se incluyen micrófonos,

mezclador y cable.

Mezclador *

Potencia

Micrófonos *

Altavoz

Perno de
ojal

Cubierta
antipolvo

Punto de
suspensión

Ejemplo:

INSTALACIÓN:
Este altavoz debe instalarse sobre un
soporte colocado en el suelo, de
acuerdo a su peso máximo, o
suspendido de sus puntos de
suspensión (M10 x 1.5PH, 30 mm de
longitud) (vea la imagen de ejemplo). NO
recomendamos suspender varios
altavoces en un arreglo vertical.
