SawG

uar

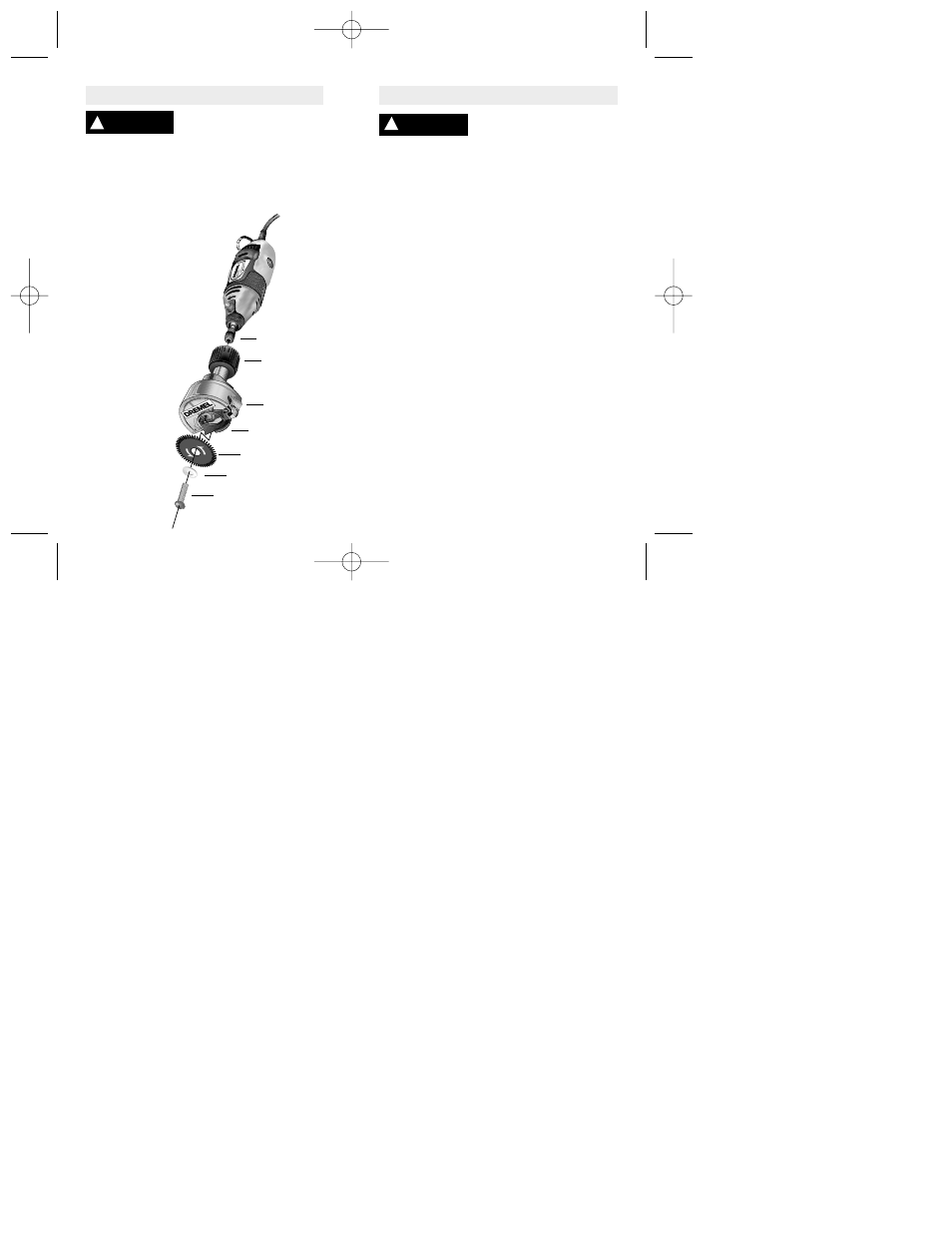

dExploded.ai

Débrancher la fiche de
votre outil rotatif de la

source d’alimentation avant d’effectuer un
assemblage,

des ajustements ou des

changements d’accessoire. Assurez-vous que
l’interrupteur est à la position « ARRÊT» avant
de le brancher.
Ces mesures préventives de
sécurité réduisent le risque de mettre l’outil en
marche accidentellement.

Description fonctionnelle et spécifications

!

AVERTISSEMENT

Adaptateur
d’entraînement

Coupleur

Guide
directionnel

Garde inférieure

Lame

Vis

Rondelle

Pour utilisation avec les
modèles de Dremel 275,
285, 395, 398 et 780.

Capacité maximum :
Lame – 1-1/4 po (31,8 mm)
Alésage central –

0,363 po (9,22 mm)

Profondeur à 90° –

1/4 po (6,5 mm)

Débrancher la fiche de
votre outil rotatif de la

source d’alimentation avant d’effectuer
un assemblage, des ajustements ou de
changements d’accessoires.
Ces mesures
préventives de sécurité réduisent le risque de
mettre l’outil en marche accidentellement.

INSTALLATION D’INSTRUMENTS

SUR LA MINI-SCIE

Il est extrêmement important de lire soigneusement
et de suivre les directions ci-dessous pour
assembler l’Instrument pour mini-scie à l’outil rotatif
et s’assurer que l’outil fonctionnera correctement.

Pour bien assembler l’Instrument de mini-scie à
l’outil rotatif, TROIS pièces doivent être enlevées de
l’outil : le capuchon du boîtier, l’écrou de la douille
et la douille.

Assemblage

!

AVERTISSEMENT
