A. Panneau
B. Nozzle grommets
C. Pistolet de pulvérisation
professionnel
D. Roue
E. Tube de pulvérisation à
changement rapide
F. Cadre
G. Jauge graduée/Bouchon du
réservoir d’huile du moteur
H. Interrupteur moteur
I. Poignée de démarrage
J. Moteur
K. Levier de contrôle de
l’étrangleur
L. Commande d’étrangleur
M. Levier de la soupape à
essence
N. Bouchon du réservoir
d’essence
O. Module de poignée
P. Tuyau haute pression
Q. Pompe haute pression
LaVeuse Haute PressIon, MoDÈLe DH3028
Moteur
Se reporter au mode d’emploi du moteur pour l’emplacement et
l’utilisation des commandes moteur.
Caractéristiques techniques
de la pompe
cat Pumps ® * 3DnX series
Huiler la Capacité : 251 ml (8,5 onces)
Pour les meilleurs résultats, pomper du pétrole
conçu en particulier pour les rondelles depression
est recommandé, comme ceux-ci contiennent
un rouille-inhibiteur et un agent qui anti-écumant.
Si ce pétrole n'est pas disponible, un SAE 30W
pétrole non-détergent pourrait être utilisé.
* Cat Pumps ® est une maque déposée d’Cat Pumps.

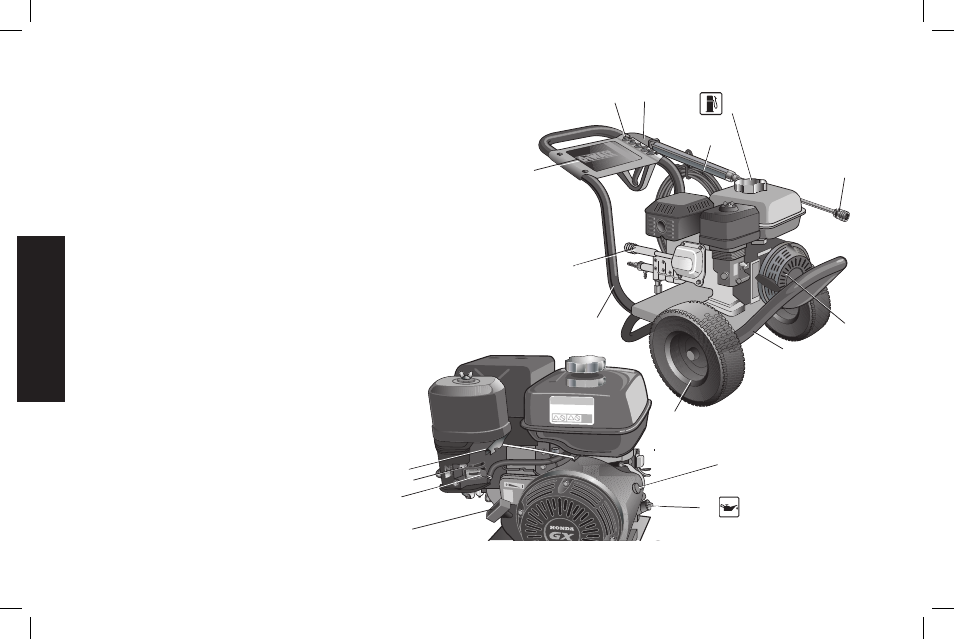

FIG. 1
