24

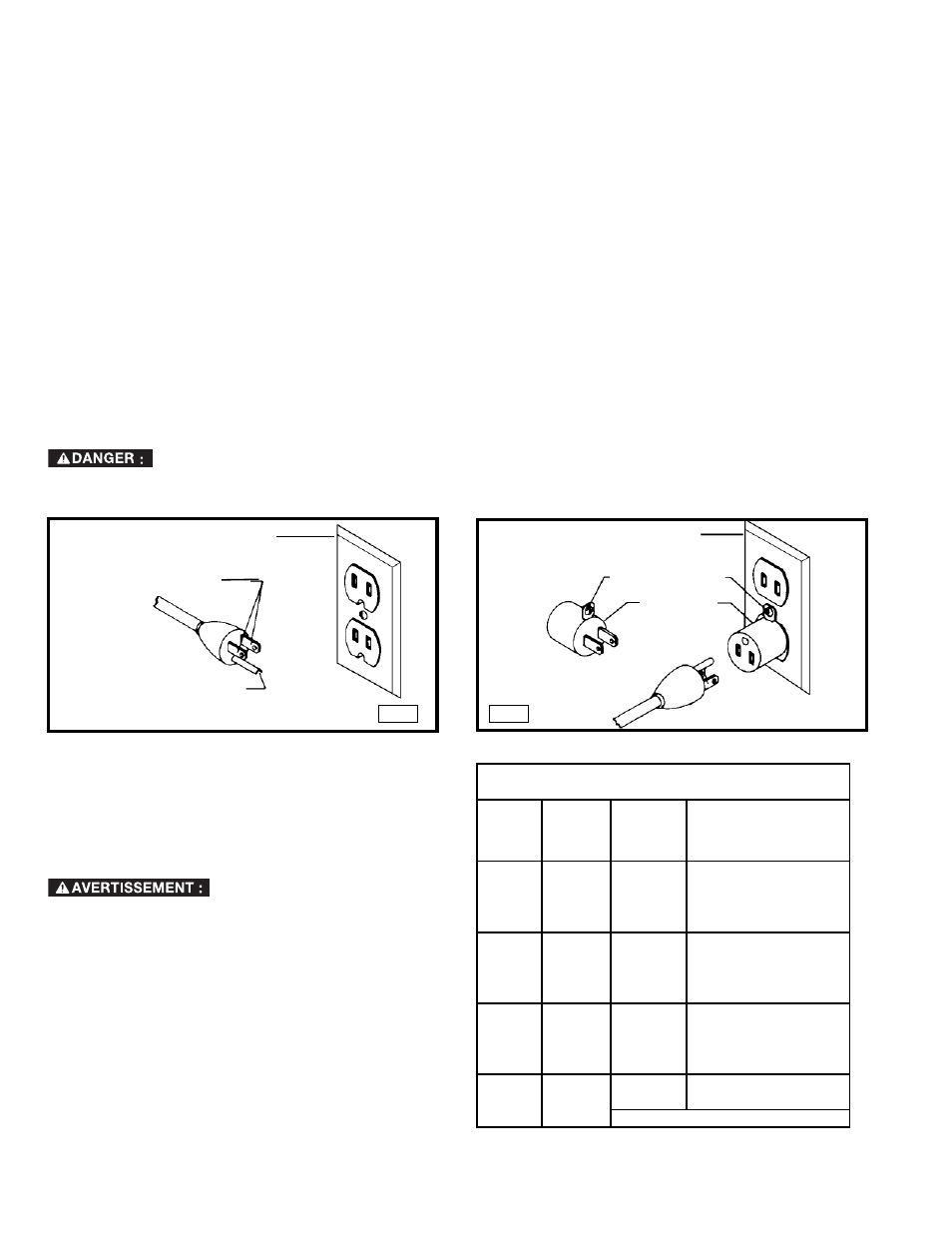

BOÎTE À PRISES MISE À LA TERRE
BROCHES
CONDUCTRICESDE
COURANT
LA BROCHE DE MISE
ÀLA TERRE EST LA PLUS
LONGUEDES TROIS
OREILLE DE MISEÀ LA
TERRE
ADAPTATEUR
BOÎTE À PRISES MISE À LA TERRE
2. Machines avec cordon mis à la terre prévues pour uneutilisation sur une alimentation nominale inférieure à150volts :
Si cette machine est prévue pour être utilisée sur un circuit quicomporte une prise semblable à celle illustrée à la figure A, la
machine devra comporter une fiche mise à la terre semblableà celle illustrée à la figure A. Un adaptateur temporaire semblable
à celui illustré à la figure B, peut être utilisé pour raccorder cette fiche à une prise à deux cavités comme celle illustrée à la figure
B, si une prise correctement mise à la terren’est pas disponible. L’adaptateur temporaire ne doit êtreutilisé que jusqu’au moment
où une prise correctement miseà la terre est installée par un électricien compétent. L’oreillerigide ou autre dispositif semblable de
couleur verte, sur ledessus de l’adaptateur, doit être connecté sur une mise à laterre permanente comme, par exemple une boîte
à prisescorrectement mise à la terre. Quand un adaptateur est utilisé,celui-ci doit être retenu en place par une vis en métal.
REMARQUE: Au Canada, le Code canadien de l’électriciténe permet pas l’emploi d’un adaptateur temporaire.
Dans tous les cas, s'assurer quela prise en question est bien mise à la terre. Dans le doute, demander à un
électricien compétentde vérifier la prise.
1. Toutes les machines avec cordon mis à la terre: Dans l’éventualité d’un mauvais fonctionnement ou d’unepanne, la mise à la
terre fournit un trajet de moindre résistance permettant de réduire le risque de décharge électrique. Cette machine est dotée d’un
cordon électrique possédant unconducteur de mise à la terre de l’équipement ainsi que d’unefiche mise à la terre. La fiche doit
être branchée dans une prisede courant correspondante, installée de façon adéquate etmise à la terre conformément à tous les
codes et règlements locaux.
Ne pas modifier la fiche fournie - si elle ne s’adapte pas à laprise de courant, il faut faire installer une prise de courant convenable
par un électricien compétent.
Un mauvais raccordement du conducteur de mise à la terrede l’équipement peut entraîner un risque de décharge électrique. Le
conducteur possédant un isolant avec surface extérieure de couleur verte, avec ou sans rayures jaunes, estle conducteur de
mise à la terre de l’équipement. Si uneréparation ou un remplacement du cordon électrique s’avère nécessaire, ne pas brancher
le conducteur de mise à la terrede l’équipement à une borne sous tension.
Consulter un électricien compétent ou le personnel de service après-vente si on ne comprend pas entièrement les instructions
de mise à la terre, ou si l’on doute que la machines oit correctement mise à la terre.
Utiliser seulement des cordons prolongateurs à trois fils dotésd’une fiche mise à la terre, à trois broches, et de prises à
troiscavités convenant à la fiche de la machine, comme l’illustre lafigure A.
Réparer ou remplacer sans délai tout cordon endommagé ouusé.
Fig. A Fig. B
CORDON DE RALLONGE
E m p l o y e z l e s c o r d e s
appropriées de prolongation. S'assurent votre corde
de prolongation est en bon état. En utilisant une corde
de prolongation, soyez sûr d'employer un assez lourd
pour porter le courant de la machine. Une corde trop
petite causera une baisse dans la tension secteur, ayant
pour résultat la perte de puissance et de surchauffe.
Fig.
D-1 , expositions la mesure correcte à employer selon la
longueur de corde. En cas de doute, utilisez la prochaine
mesure plus lourde. Plus le nombre de mesure est petit,
plus la corde est lourde.
Fig. D-1
MESUR MINIMUM DE CORDE D’EXTENSION
TAILLES RECOMMANDÉES POUR L'CUSAGE AVEC STATIONNAIRES ÉLECTRIQUES LES OUTILS
Estimation
pere Volts
Longueur
Totale De
Corde En
Pieds
Mesure De Corde D’Am
D’Extension
0-6 120 up to 25 18 AWG
0-6 120 25-50 16 AWG
0-6 120 50-100 16 AWG
0-6 120 100-150 14 AWG
6-10 120 up to 25 18 AWG
6-10 120 25-50 16 AWG
6-10 120 50-100 14 AWG
6-10 120 100-150 12 AWG
10-12 120 up to 25 16 AWG
10-12 120 25-50 16 AWG
10-12 120 50-100 14 AWG
10-12 120 100-150 12 AWG
12-16 120 up to 25 14 AWG
12-16 120 25-50 12 AWG
12-16 120 50 PI PLUS GRANDS QUE NON RECOMMANDES
