NF-Verbindungskabel
Zum Anschluß Ihrer Signalquellen sollten Sie nach Möglichkeit symmetrisch ausgelegte Kabel mit XLR-
oder Stereoklinkenstecker verwenden. Die symmetrische Verkabelung reduziert in hohem Maße Proble-
me durch Einstreuung von Störgeräuschen. Achten Sie auf jeden Fall auf die unten abgebildete
Anschlußbelegung der Steckverbinder. Kabel aus dem DYNACORD Zubehörsortiment werden in jedem
Fall dieser Belegung entsprechen.
XLR MALE
XLR FEMALE
Standard XLR-Kabel

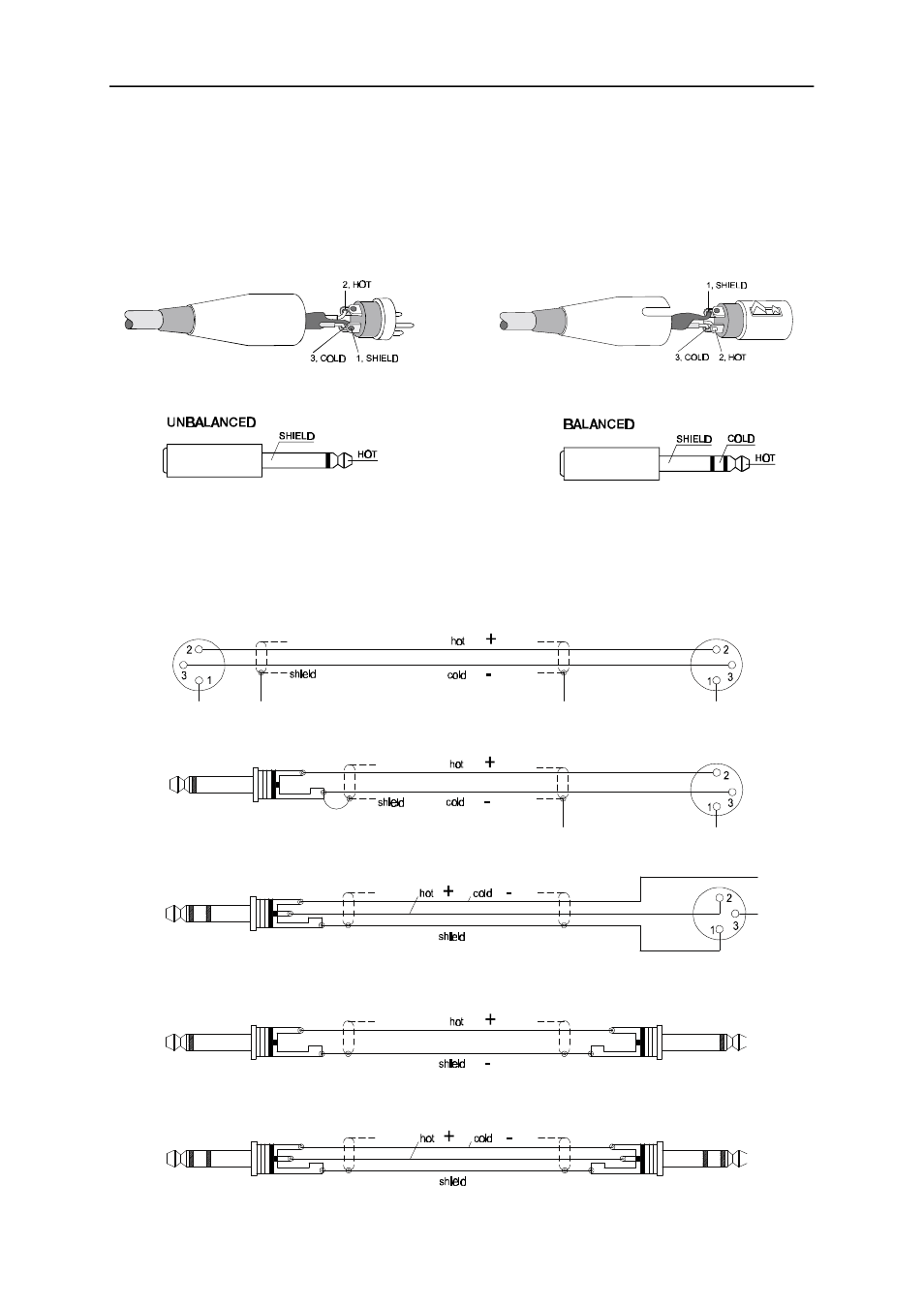

Die folgende Abbildung zeigt die wichtigsten Verbindungskabel und ihre Steckerbelegung. Eine symme-
trische Verkabelung ist in jedem Fall zu bevorzugen.
Verbindungskabel Klinke auf XLR, unsymmetrisch
Verbindungskabel Klinke auf XLR, symmetrisch
Standard Klinkenkabel, unsymmetrisch
Standard Klinkenkabel, symmetrisch
