P.9 RTA-S06
Left
Right
11
10
12
9
9
12 13

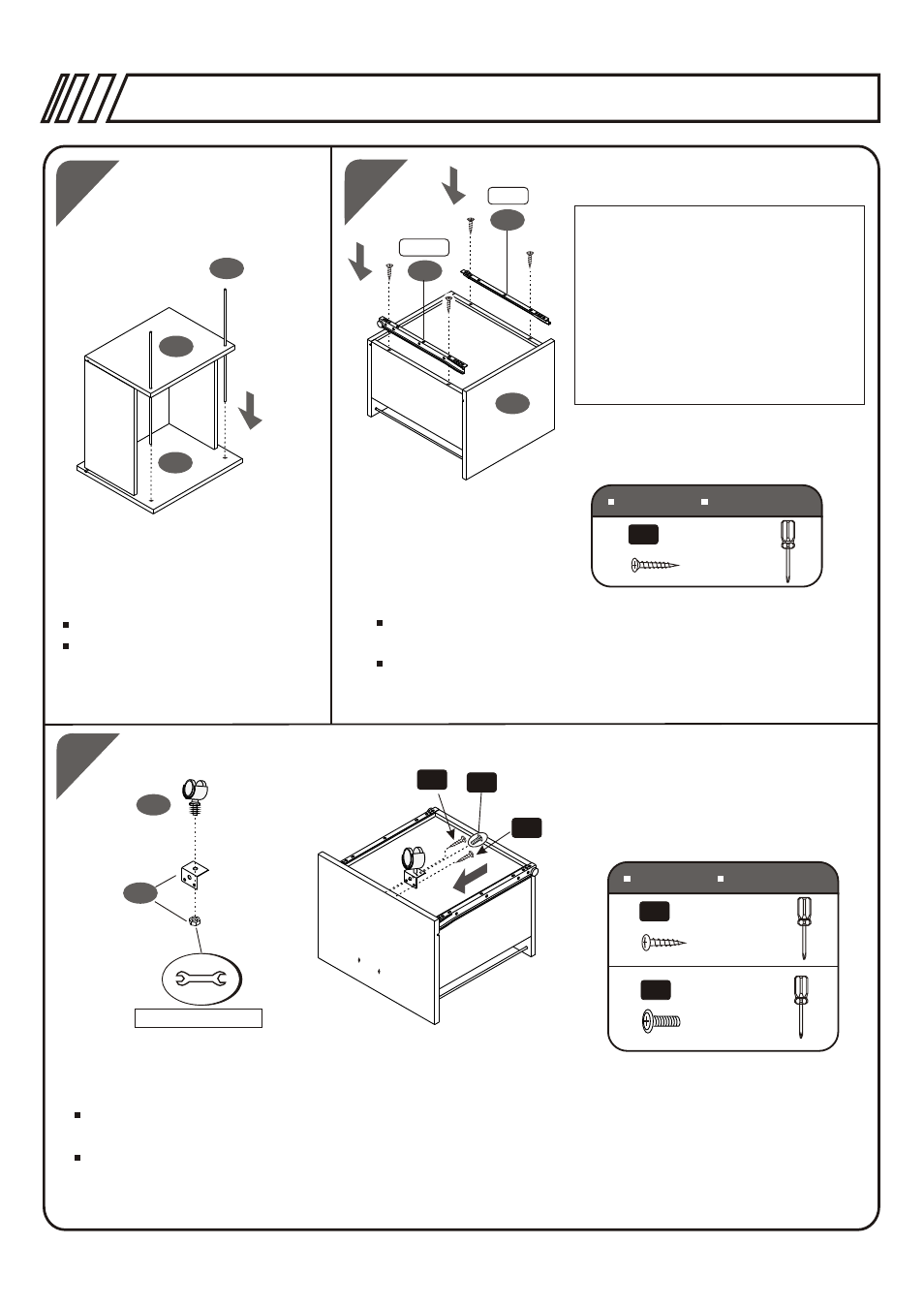

Insert the Tubes for Files (11). Use screws C to assemble the Slider (12) to the Bottom
Drawer Left & Right Panels (7 & 8).
NON LOCKING CASTER
20
19
14
Fix the Front Wheel (20) to the L Bracket (19) and tighten it well. Turn around the lower drawer,
Use screws E& F to assemble the L Bracket (19) to the Bottom Drawer Front Panel (9).
C
4PCS
3X15 MM
SCREWS SCREWS TORNILLOS TORNILLOS
2PCS
4X14 MM E
TORNILLOS TORNILLOS SCREWS SCREWS
F
1PC
6X12 MM
F
E
E
Inserte los Tubos para los
Archivos (11).
Use tornillos C para ensamblar los Deslizadores (12) a los
Paneles Izquierdo y Derecho de Gaveta Inferior (7 y 8).
Align selected holes on slides as illu
strated with pre-drilled holes on
drawer box before inserting screws
Haga coincidir los agujeros
seleccionados en los Deslizadores
con los agujeros pre-taladrados
sobre el cajón de la gaveta(como
Indica la ilustración) antes de
insertar los tornillos.
12
Fije la Rueda Delantera (20) al Angulo de Soporte (19) y ajuste bién.Use tornillos E y F para
ensamblar el Angulo de Soporte (19) al Panel Frontal de la Gaveta Inferior (9) en el lado posterior
de la misma. Use una rueda sin freno.
Izquierdo
Derecho
2PCS
