CUERPO LATERAL
LZQ. CUERPO LATERAL
DERECHO RUEDAS SOPORTE INFERIOR
LZQUIERDO.
SOPORTE INFERIOR
DERECHO PANEL INFERIOR PANEL POSTERIOR PANEL PRINCIPAL
PANEL VERTICAL PANEL HORIZONTAL PANEL P/MONITOR TUBOS P/PANEL DE
MONITOR
DESLIZADORES
IZQUIERDO
DERECHO
3PCS
E
RTA-2203 P.3
Left
Right
2 3 4
5 6 7 8
9 10 11 12
13
1
14

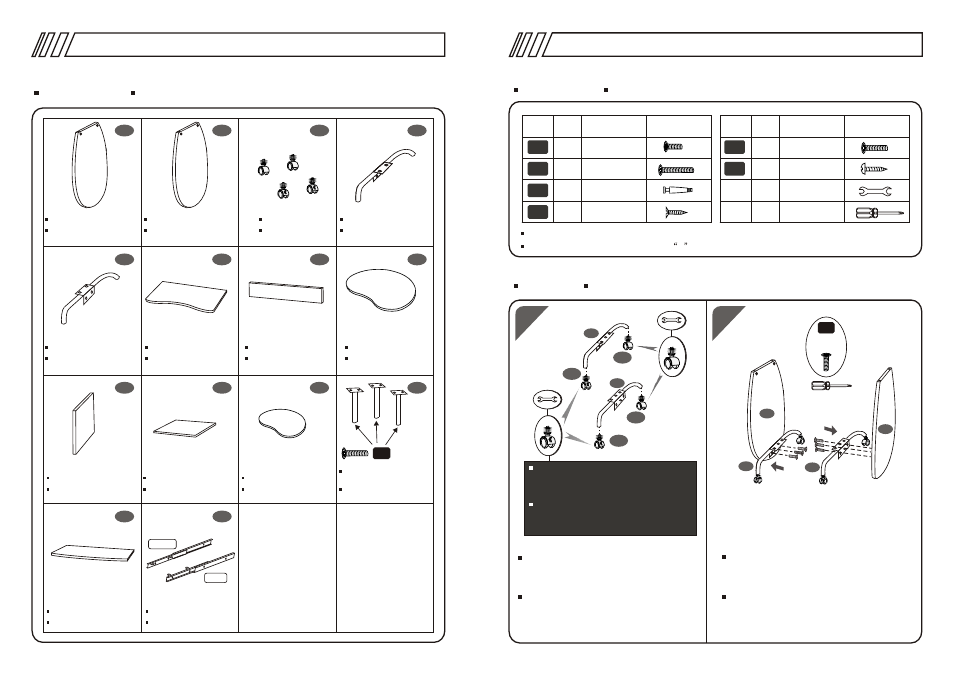

LISTA DE PARTES PARTS LIST PARTS LIST
LOWER RIGHT SUPPORT LOWER PANEL BACK PANEL MAIN PANEL
LEFT PANEL RIGHT PANEL CASTERS LOWER LEFT SUPPORT
VERTICAL PANEL HORIZONTAL PANEL MONITOR PANEL
TUBES FOR MONITOR
PANEL
SLIDERS
A
B
D
C
E
F
6X12 mm
6X50 mm
6X40 mm
3X15 mm
6X25 mm
4X14 mm
12
6
6
4
3
10
1
1
1
2
2
1
4 5
3
3
3
3
4
5
CERCIÓRESE DE INSTALAR y FIJAR LOS
Ganchos EN EL BORDE DELANTERO
SEGÚN
se ilustra en el presente instructivo
NOTA:3 . DE TORNILLOS FIG.( E ), Ya fueron ENSAMBLADOS DENTRO DE LA PARTE #12 PIEZAS
RTA-2203 P.4
A 6PCS
6X12 mm
SCREWS SCREWS TORNILLOS
Remarks:3 PCS of Screws E have been assembled into the t ubes
PASOS STEPS STEPS
Insert the casters to the support
tubes (4 &5) Tight them with the
wrench.
Inserte Las ruedas (3) en los Tubos
de soporte(4&5) y aprietelas con la
llave
MAKE SURE TO INSTAL LOCKING
CASTERS ON THE FRONT EDGE
AS ILLUSTRATED
Using screws A fix the lower left
and right supports (4 & 5) to left
and right panels (1 & 2)
Use tornillos A para fijar los soportes
inferiors izquierdo y derecho (4&5) a
los cuerpos laterals (1&2)
PART PART QTY. QTY. ITEM ITEM
PANEL PARA TECLADO
KEYBOARD PANEL
