4.3

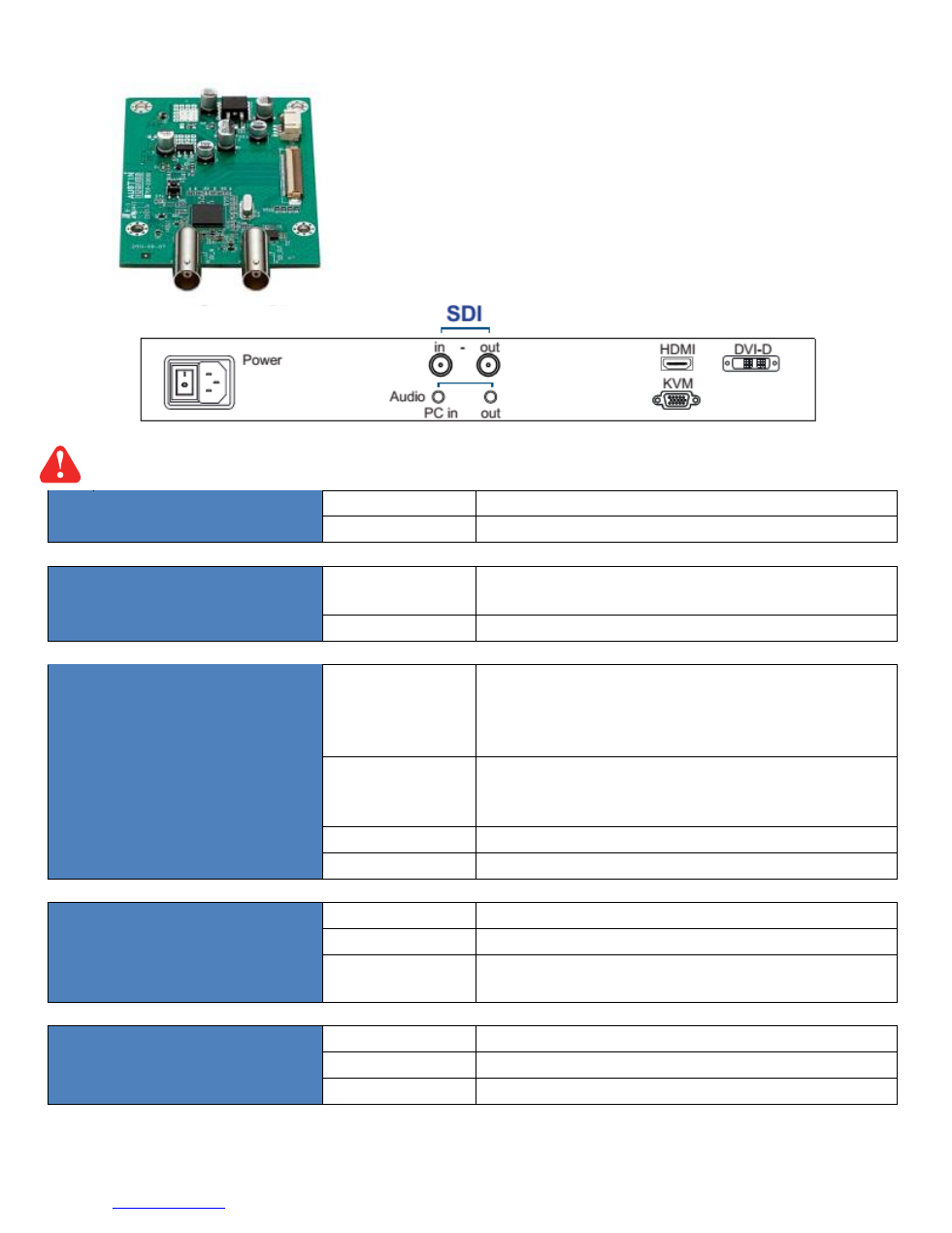

3G / HD / SD-SDI input
Raloy’s SDI input is an ideal solution for the broadcast grade
video and high resolution CCTV market.
Designed for use with
Raloy’s Full HD 1080p and ultra-high
resolution 1920 x 1200 LCD displays, the optional SDI input
module provides superior, broadcast quality video without using
additional power. The SDI module comes standard with
Raloy’s
2-year warranty.
For SDI option, casing depth will be changed from 480mm ( 18.9" ) to 530mm ( 20.9" )
Input
3G-SDI IN
BNC x 1 / 0.8Vp-p ( 75 ohm )
3G-SDI OUT
BNC x 1 / Active through, equalized & relocked
Standard Compliance
Video
SMPTE 425M / 274M / 296M / 125M
ITU-R BT.656
Audio
SMPTE 299M / 272M-C
Compatible Video Format
3G-SDI
1080p @60 / 50Hz, 4:2:2
1080p @30 / 25 / 24Hz, 4:4:4
1080i @60 / 50Hz, 4:4:4
720p @60 / 50Hz, 4:2:2
HD-SDI
1080p @30 / 25 / 24Hz, 4:2:2
1080i @60 / 50Hz, 4:2:2
720p @60 / 50Hz, 4:2:2
SD-SDI
480i @60 / 50Hz, 4:2:2
ITU-R BT.656
576i @50Hz, 4:2:2
Compatible Audio Format
3G-SDI
48kHz, 16 / 20 / 24 bit, 2 CH, Synchronized Video
HD-SDI
48kHz, 16 / 20 / 24 bit, 2 CH, Synchronized Video
SD-SDI
48kHz, 16 / 20 / 24 bit, 2 CH, Synchronized /
Asynchronized Video
Max. Transmission Distance
75 ohm coaxial cable
3G-SDI
150m at 2.97Gb/s
HD-SDI
250m at 1.485Gb/s
SD-SDI
480m at 270Mb/s
