Moldex 7000 Series - Manual

0073-1
0073-2
0072
APPLICATIONS
USE AGAINST
1. Contaminants specified on NIOSH approval label, matrix, cartridges or filters and
in accordance with all limitations and applicable safety and health regulations,
including OSHA.
2. Contaminants with good warning properties, i.e., smell, taste or irritation.
DO NOT USE AGAINST
1. Concentrations of contaminants which are unknown, or are immediately
dangerous to life or health.
2. Concentrations of contaminants which exceed the maximum use concentration
or 10X the OSHA Permissible Exposure Limit, (PEL), whichever is lower, or
according to applicable government regulations.
3. Gases or vapors with poor warning properties or those which generate high
heats of reaction, or paint sprays containing isocyanates.
4. Sandblasting.
5. Oil-based mists with N filters.
WARNINGS TO USER
1. Follow all instructions and warnings on the use of this respirator and wear
during all times of exposure. Failure to do so will reduce respirator effectiveness,
wearer protection, and
may result in sickness or death.
2. For proper use, ask your supervisor or call +1 (800) 421-0668 or
+1 (310) 837-6500, ext. 512/550.
3. The user must first be trained by the employer in proper respirator use, in
accordance with applicable safety and health standards, for the contaminant
and exposure level in the assigned work area. A written Respiratory Training
Program must be in place and followed by each user before first use. It must
meet all requirements of all applicable standards, including OSHA 29 CFR
1910.134, and in Canada CSA Z 94.4, e.g. training, fit testing, medical
evaluation, and applicable OSHA substance specific standards.
4. The vapors, gases, dusts, mists, fumes, and other contaminants which can be
dangerous to your health include those which you cannot see, taste, or smell.
5. Check with your supervisor for the appropriate cartridges and/or filters for the
contaminants in your work area.
6. A qualitative or quantitative fit test must be performed before a respirator is
assigned. Refer to current OSHA 29 CFR 1910.134 (f).
RESTRICTIONS
0 1. This respirator does not supply oxygen and must not be used in atmospheres
containing less than 19.5% oxygen.
0 2. Do not remain in contaminated area if any physical distress occurs, for
example breathing difficulty, dizziness or nausea.
0 3. Leave contaminated area and replace respirator and/or cartridge or filter if it is
damaged, distorted, a proper fit cannot be obtained, you taste, smell or become
irritated by contaminants, or breathing becomes difficult.
0 4. Do not alter, modify, or abuse this respirator.
0 5. Store respirator in sealed bag in a clean, dry, non-contaminated area.
0 6. Dispose of facepiece, and/or cartridges and disks/filters according to your
employer’s policy and applicable regulations.
0 7. N, R or P filters are required for particulates.
0 8. Where oil mists are present, either alone or in combination with solid
particulates, do not use the R or P filters for longer than one eight-hour work
shift. Dispose no later than eight hours after first use. Do not exceed 10X PEL
or a total of 200 mg loading per respirator. It is the user’s responsibility to
know the PEL and concentration of the contaminant, the maximum work rate
of the employee, and any other work site-specific information to calculate the
loading of the filter. Where oil mists are present do not use N filters.
0 9. Dispose of all cartridges and N, R and P filters no later than thirty days after
a) first use, and/or
b) removing from sealed bag when used against non oil particulates.
10. Use cartridges, filters, and facepieces before the “use by” expiration date
printed on box or bag.
11. If used for welding, wear appropriate eye and face protection.
NIOSH CAUTIONS AND LIMITATIONS
The following restrictions may apply. See NIOSH Approval Label.
A. Not for use in atmospheres containing less than 19.5% oxygen.
B. Not for use in atmospheres immediately dangerous to life or health.
C. Do not exceed maximum use concentrations established by regulatory
standards.
H. Follow established cartridge change schedules to ensure that cartridges are
replaced before breakthrough occurs.
J. Failure to properly use and maintain this product could result in injury or death.
L. Follow the manufacturer’s User’s Instructions for changing cartridges,
and/or filters.
M. All approved respirators shall be selected, fitted, used, and maintained in
accordance with MSHA, OSHA, and other applicable regulations.
N. Never substitute, modify, add, or omit parts. Use only exact replacement parts
in the configuration as specified by the manufacturer.
O. Refer to User’s Instructions, and/or maintenance manuals for information on
use and maintenance of these respirators.
P. NIOSH does not evaluate respirators for use as surgical masks.
S. Special or critical User’s Instructions and/or specific use limitations apply.
Refer to User’s Instructions before donning.
TECHNICAL SERVICE LINE
Moldex maintains a toll-free Technical Service Line to answer questions about
the use of Moldex respirators, contaminants and regulations. If you have any
questions call
+1 (800) 421-0668 or +1 (310) 837-6500, ext. 512/550 or
FAX +1 (310) 837-9563 or e-mail at: [email protected].
FILTER DISKS
FILTER DISK WITH PIGGYBACK ADAPTER/CARTRIDGE ASSEMBLY (Fig. 15)
Before assembling filter disk #7940 to the piggyback adapter #7920, inspect the
sealing surface, to make sure it is clean and undamaged and the gasket is in place.
(Fig. 14) Push the piggyback adapter onto the cartridge until it snaps into place all
around the cartridge. To attach the cartridge to the facepiece, align the three cartridge
notches with the three bayonets protruding from the facepiece and firmly turn clock-
wise until the cartridge is locked into position and is unable to turn any further. Check
to see that it is seated properly, both on the inside and outside and flush against
the facepiece. Inspect the piggyback adapter, sealing ring and gasket each time the
filter disk is changed. If seal gasket is broken, cracked or damaged replace gasket
or entire piggyback adapter. Insert filter disk into the piggyback adapter and turn
clockwise until the filter disk is locked into position and is unable to turn any further
and until both surfaces are tightly sealed together at all points.
Check the inhalation
diaphragms for dirt or damage and see that they are properly seated. (Fig. 12, 13)
Warning: Only use #7920 piggyback adapter with the #7940 filter disks. Failure to
do so may result in sickness or death.
FILTER DISK SPLASH/SPARK PROTECTION
#7999 can be used with #7940, #7950 and #7960 filter disks. Push #7999 over
filter disk until it snaps into place.
(Fig. 16)
FILTER DISK SERVICE LIFE
Leave contaminated area and replace filters, disks or cartridges, if they become
damaged, soiled, torn, or if you experience increased breathing resistance.
Use
Restrictions: Where oil mists may be present in the work area you must follow
Restrictions #8, #9 and #10 for important restrictions on the use of these filters.
FILTER DISK REPLACEMENT
To remove the used #7940 filter disk, gently turn the filter disk counter clockwise
and then remove it from the #7920 piggyback adapter. Discard used filter disk. Then
gently pull off the piggyback adapter. Inspect and clean the piggyback adapter each
time the filter disk is changed.
(Fig. 14) If seal gasket is worn, cracked or damaged,
then replace gasket. If the piggyback adapter or sealing ring is worn or damaged,
then entire adapter must be replaced. To remove the cartridge or filter disk, gently
turn counter clockwise and remove from facepiece. Before replacing with a new car-
tridge or filter disk, inspect the facepiece to cartridge sealing surface, to make sure it
is clean and undamaged.
(Fig. 10) Only use replacement cartridges/filter disks from
sealed bags.
FILTERS
FILTER ASSEMBLY
Before assembling cartridges, inspect the facepiece sealing surface to make sure it
is clean and undamaged.
(Fig. 10) To attach the cartridge to the facepiece, align the
three cartridge notches with the three bayonets protruding from the facepiece and
firmly turn clockwise until the cartridge is locked into position and is unable to turn
any further. Check to see that it is seated properly, both on the inside and outside
and flush against the facepiece. Insert filter into the #7020 retainer so that the side
indicated is away from face.
(Fig. 17) Check to see that filters are properly seated
then push the retainer onto the cartridge until it snaps into place. Check the inhalation
and exhalation diaphragms for dirt or damage and see that they are properly seated.
(Fig. 12, 13)
FILTER REPLACEMENT
To remove the old filter, gently pull off the filter retainer. Remove the old filter and
place a new filter inside the retainer so that the side indicated is away from face.
Inspect cartridge lid to be sure it is clean and undamaged. Replace the retainer.
Warning: Use the #7020 filter holder retainer with the #8910 or #8970 filters only.
Failure to do so may result in sickness or death.
MAINTENANCE
FACEPIECE SERVICE LIFE
The effective life of the facepiece will be influenced by the use conditions and con-
taminants to which it is exposed. This includes concentration of the contaminants
(e.g. ketones and aromatic solvents will increase the rate of deterioration), duration
of exposure, ambient temperature, etc. Do not use solvents to wipe or clean the
facepiece as these will reduce the life of the respirator and pose a health hazard to
the user. If the material shows any signs of cracking, wrinkling, or aging, then
discard the facepiece immediately. Do not expose to high ambient temperatures
(above 160° F) as this will distort the facepiece, and may affect fit.
CLEANING FACEPIECE ASSEMBLY
Cleaning is recommended after each day’s use or more frequently if necessary.
Remove all filters, cartridges, inhalation & exhalation diaphragms from the facepiece.
Push down and rotate counter clockwise the valve cover/head harness assembly
including the straps and buckles to remove it from the mask completely. Gently scrub
the facepiece with a soft brush in a mild germicidal detergent, rinse with clean water
and air dry.
Do not clean with solvents or expose to high temperatures. Inspect
components, then reassemble and replace the exhalation diaphragm last. Replace
entire respirator if worn, damaged or deformed.
INHALATION & EXHALATION DIAPHRAGMS INSPECTION/CLEANING
Remove all three diaphragms to inspect. Two inhale diaphragms are located inside
the facepiece and the exhale diaphragm is located under the valve cover. Open the
valve cover by pulling up on the latch then remove the diaphragm. Clean and check
the diaphragms for dirt, leaks, distortion, or any other damage. After washing and/or
inspection, replace all three diaphragms and check to see that they are properly seated.
WARNING
When cleaning or sanitizing a respirator that has accumulated hazardous contami-
nants, the person doing the cleaning must wear the respiratory protection required
to assure they will be protected from inhaling any hazardous contaminants on masks
being cleaned. Caution should be exercised to assure such contaminants are not
spread into respirable air, and that hazardous contaminants, when removed from the
respirator, are properly disposed of. Failure to take these precautions could result in
sickness or death, depending upon the contaminant. Check with your safety supervi-
sor if you are unsure and always comply with all applicable workplace safety regula-
tions including any substance specific standards.
REPLACEMENT INSTRUCTIONS
To remove valve cover/head harness assembly, first remove exhale diaphragm then
push down on the cover/head harness assembly towards the facepiece turning the
assembly counter clockwise and pull away from facepiece. To remove cartridge/filter
holder from inside facepiece, first remove exhale and inhale diaphragms, then pull
out and away from facepiece. Replace by aligning with holes in facepiece and fully
engage. Replace valve cover/head harness assembly by aligning the notches with the
bayonets protruding from the cartridge/filter holder, and twist/turn clockwise. Replace
all diaphragms last.
Caution: Do not twist the exhale cover. Twisting may result in separation from the
exhale assembly. Do not use this facepiece without the exhale cover in place.
REPLACEMENT PARTS
Use only Moldex replacement parts for Moldex respirators.
STORAGE
CAUTION: When not in use or during storage, do not expose respirator to excessive
heat (above 135˚ F/57˚ C) or hazardous substances. Such exposure, or storing in any
other manner that may also distort the facepiece, may prevent a proper fit and expose
you to the risk of sickness or death.
SUPPLEMENTAL HAZARD WARNINGS FOR
MOLDEX ® PARTICULATE RESPIRATORS
These are Warnings and Limitations that all users must be made aware of in addi-
tion to all warnings and other information on the outside of the Moldex respirator
packaging or other published related information.
You must read and comply with
these Warnings and Limitations at all times and only when your employer has
determined that it is appropriate to use this respirator.
Proper use of this respirator may reduce but will not eliminate the risk of
illness or death from exposure to some Chemical, Biological, Radiological, or
Nuclear (CBRN) hazards. CBRN hazards include, but are not limited to, bacteria,
toxins, and viruses that can cause death, serious bodily injury or disfigurement. The
long-range and short-range risks of CBRN hazards and the amount and manner of
exposure that may produce such risks remain to a great extent unknown. Use of this
respirator must be in accordance with the Centers for Disease Control (CDC) Health
Advisories or any other Local, State or Federal recommendations for use of respirators
against specific CBRN hazards. This respirator should not be used for many CBRN
hazards.
There are more efficient models of respirators with a higher level of protection
available from Moldex and other manufacturers. It is up to the employer, and
not Moldex, to determine if a respirator should be worn and if so, which type,
size, level of protection, and model.
BACKGROUND
The National Institute for Occupational Safety and Health (NIOSH), a branch of the CDC
and a U.S. Government agency, is responsible for testing and certifying respirators for
protection against hazardous industrial contaminants. Procedures for selecting and
using proper respiratory protection are regulated by various governmental agencies,
such as the Occupational Safety and Health Administration (OSHA).
NIOSH tests and certifies certain respirators for use against chemical warfare agents,
biological warfare agents or biohazards and provides advisory information for some
biohazards, but OSHA and other government agencies have not set any exposure
standards for these agents or biohazards, in general.
Moldex does not make recommendations for any type of respirator to be used
against CBRN hazards for workers or the general public.
You should know that there may be no obvious warnings of the presence or release of
CBRN hazards.
WARNINGS FOR ALL USERS
• This respirator must only be used for substances having Permissible Exposure
Limits (PELs) and only where deemed appropriate by your employer.
• This respirator must be fit tested. If you cannot obtain a proper fit, do not use the
respirator and do not enter the risk area.
• This respirator is not for use with beards or other facial hair that prevents direct
contact between the face and sealing surface of the respirator.
• Moldex respirators, when properly fitted and used as part of a comprehensive respi-
ratory protection program, may reduce wearer exposure to some airborne hazards,
but not all.
• In the event of a sudden or unexpected CBRN hazard release, you may use this
respirator for escape only if you have not been provided with a more appropriate
respirator for this type of situation. Do not remove the mask from the face until you
have left the contaminated area.
• Do not reuse or store for reuse or hang around neck unless your employer specif-
ically authorizes reuse. Dispose of respirator as a hazardous waste in accordance
with your employer’s directions.
• Use other personal protective equipment, as directed by your employer. Where
appropriate use protective gloves when handling or removing respirator and dispose
of respirator and then gloves in accordance with your employer’s directions.
• If CDC or other Local, State or Federal agency issues new or revised guidelines for
respirator use against specific hazards, users must strictly comply.
WARNINGS FOR USE OF PARTICULATE
RESPIRATORS AGAINST TB
OSHA and CDC have recommended the use of any of the particulate respirators
approved under 42CFR84 as a means of providing help in complying with a program
designed to reduce occupational exposure to tuberculosis.
The level of effectiveness of respiratory protection from tuberculosis cannot be
determined with currently available data. However, proper use of appropriate Moldex
respirators in conjunction with a comprehensive respiratory protection program may
reduce, but will not eliminate, risk of infection.
• Be sure to read the Limitations outlined below and strictly follow all Warnings set
forth under the WARNINGS FOR ALL USERS.
• When using any Moldex respirator, filter replacement and/or disposal must be
handled in accordance with your Healthcare Facility’s comprehensive respiratory
protection program.
• If disinfectants are used to sanitize reusable facepieces, you must consult with your
Healthcare Facility and run tests to ensure the compatibility of any disinfectant with
Moldex reusable facepiece materials. Use of disinfectants could impair the efficien-
cy of the respirator and result in a loss of protection.
LIMITATIONS
• Respirators may reduce but do not eliminate wearer exposure to airborne
hazards or the risk of contracting any disease or infection. Only use this
respirator as part of a comprehensive respiratory protection program. You
will receive no respiratory protection if this respirator is not properly fitted
and worn. Additionally, potentially hazardous particles, including infectious
agents, smaller than the particle sizes used in NIOSH certifications are
likely to exist in certain environments. Some published data indicates that
these smaller particles may not be filtered out as effectively as the particle
sizes used by NIOSH [N Series Count Median Diameter (CMD) 0.075 ± .02µm
Geometric Standard Deviation 1.86 (GSD), and R and P Series CMD 0.185 ±
.02µm 1.6 (GSD)] when certifying respirators. It is imperative that you deter-
mine the size and potential hazards of the particles that may be present in the
environment before selecting appropriate respiratory protection, and that you
refer to CDC guidelines when selecting and using any respirator, particularly
in environments where smaller types of particles, such as those referenced
above, may be present.
• If the respirator comes in contact with blood or fluids, including body fluids,
leave contaminated area as soon as possible and discard and replace the
respirator.
• Moldex respirators must not be used on children.
For further information on use of respirators contact Moldex at +1 (800) 421-0668 or
+1 (310) 837-6500, ext. 512/550, your Employer, or CDC at www.cdc.gov or
+1 (800) 311-3435 or +1 (404) 498-6500.
LIMITED WARRANTY
IMPORTANT NOTICE TO PURCHASER
This limited warranty is made in lieu of the warranties of merchantability,
fitness for particular purposes and all other warranties, express or implied.
There are no other warranties which extend beyond the description on the face here-
of. The physical standards and specifications of Moldex will be met by products sold.
Exclusive Remedies: damages for the breach of this limited warranty are limited to
the replacement of such quantity of Moldex products proved to be defectively manu-
factured. Except as provided above, Moldex shall not be liable or responsible for any
loss, damage, or liability, direct, indirect, incidental, special, or consequential, arising
out of sale, use, or misuse, or the inability to use products by the user.
IMPORTANT NOTICE TO USERS
You are responsible to understand and follow all warnings, restrictions and
other information contained in this instruction manual before you enter a
contaminated work area. Failure to do so may result in sickness or death.
MOLDEX-METRIC, INC.
10111 W. Jefferson Blvd., Culver City, CA 90232
Tel: +1 (800) 421-0668 or +1 (310) 837-6500
Fax: +1 (310) 837-9563
Email: [email protected] www.moldex.com
MOLDEX TECHNICAL
SERVICE DEPARTMENT
+1 (800) 421-0668 or
+1 (310) 837-6500, ext. 512/550
Moldex and Ideas that wear well are registered trademarks. U.S. Patents Pending.
The PVC-Free logo is a trademark of Moldex-Metric, Inc.
7000-710 REV K 11/13
LIST OF PARTS FOR 7000
7001-Small 7002-Medium 7003-Large
Part# Description
0073-1
Inhale Diaphragm
0073-2 Exhale Diaphragm
0072 Head Harness Assembly
LISTA DE PARTES PARA MODELO 7000
7001-Pequeño 7002-Mediano 7003-Grande
Parte# Descripción
0073-1
Diafragma de inhalación
0073-2 Diafragma de exhalación
0072 Conjunto de arnés de cabeza
LISTE DES PIÈCES POUR LE 7000
7001-Petit 7002-Moyen 7003-Grand
Pièce# Description
0073-1
Diaphragme inhalation
0073-2 Diaphragme expiration
0072 Harnais pour la tête
CANADIAN CUSTOMER SERVICE
Tel: +1 (800) 421-0668, Ext. 517
Fax: +1 (310) 837-9563
BRAZIL – MOLDEX-METRIC LTDA
Rua tucuma 353 sobreloja Jardim Europa
Sao Paulo, SP 01455-010 Brasil
TEL: +55 (11) 2659-2108
E-mail: [email protected]

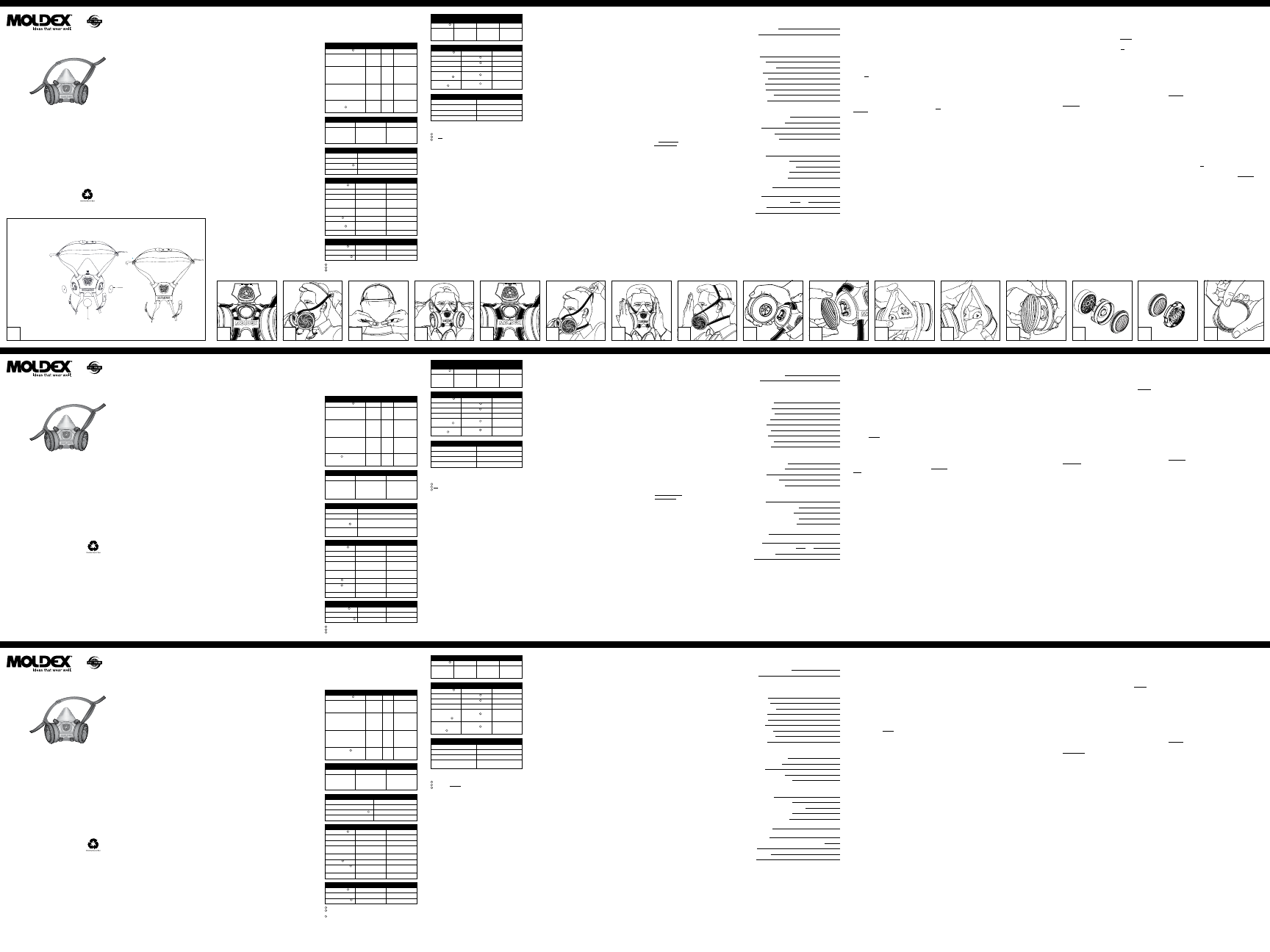

ENGLISH – USER INSTRUCTIONS
7000 Series
Respirator
User
Instruction
Manual
®
DONNING – PUTTING ON
STANDARD LOCK DOWN MODE
1. To lock the straps in position, open the valve cover by pulling up on the latch.
Position straps underneath the tabs of the strap channel. Close and snap shut
the valve cover.
(Fig. 2)
2. Adjust the head cradle size so that it rests comfortably on crown as needed.
3. Place respirator under the chin and pull the cradle to the top of the head so it
rests on the crown. (Fig. 3)
4. Attach the bottom straps directly against the back of the neck. (Fig. 4)
5. Tighten top straps first then the lower neck straps until you have a very snug
and leak-tight fit. Facepiece should not be loose or slide up or down nose.
Tighten by pulling on ends or loosen by pushing out on buckle tab. Do not
overtighten. Further tighten top straps if necessary.
(Fig. 5)
DROP DOWN MODE
1. Open valve cover by pulling up on the latch. Pull the straps out from underneath
the tabs of the strap channel. Close and snap shut the valve cover. (Fig. 6)
2. Adjust the head cradle size so that it will rest comfortably on the crown as
needed.
3. Attach the bottom straps directly against the back of your neck. (Fig. 4)
4. Then position the pre-adjusted head cradle on the crown. (Fig. 7)
5. Tighten top straps first then the lower neck straps until you have a very snug
and leak-tight fit. Facepiece should not be loose or slide up or down nose.
Tighten by pulling on ends or loosen by pushing out on buckle tab. Do not
overtighten. Further tighten top straps if necessary.
(Fig. 5)
FIT TESTS
A qualitative or quantitative fit test must be performed before a respirator is
assigned. Refer to current OSHA 29 CFR 1910.134 (f). Qualitative fit testing can be
performed using the Moldex BITREX
® fit test kit with appropriate cartridges or fil-
ters. Quantitative fit testing can be performed with probed cartridge kit. Call Moldex
at
+1 (800) 421-0668 or +1 (310) 837-6500, ext. 512/550 for details or access
our website at www.moldex.com.
USER SEAL CHECK
Perform both a negative and positive seal check each time before you enter a
contaminated area.
NOTE: Do not perform user seal check with the #7999 Splash/Spark Protector
in place.
Negative Pressure Seal Check: Cover both cartridges and gently inhale and
hold your breath. The facepiece should slightly collapse. If air leakage is detected,
re-adjust the position of the facepiece and the tension of both headstraps and
repeat the seal check until leakage is eliminated.
(Fig. 8)
Positive Pressure Seal Check: Cover the exhalation valve vent and exhale gently
to create a slight positive pressure. If air leakage is detected, re-adjust the position
of the facepiece and the tension of both headstraps and repeat the seal check until
leakage is eliminated.
(Fig. 9)
WARNING: If you cannot obtain a proper fit, do not enter the contaminated area
and see your supervisor.
Seal check your respirator each time before you enter and periodically while
wearing the respirator in the contaminated area.
It is the responsibility of the Safety Director or your supervisor to assist you in
determining how tight the 7000 Series respirator should be on the user’s face. Prior
to and during use the user has the final responsibility to determine how tight the
respirator should be and when it needs to be adjusted to always maintain a proper
seal. Do not over or under tighten as either may cause leakage and reduce
protection.
CARTRIDGE CHANGE OUT
SCHEDULE WORKSHEET
Duties / Job Classification:
Location:
CHEMICAL INFORMATION
(FROM MSDS OR MANUFACTURER)
Chemical:
Exposure Limit:
Maximum Concentration:
Boiling Point:
Molecular Weight:
Liquid Density:
Vapor Pressure:
Molecular Polarization:
Refractive Index:
WORKSITE CONDITIONS
Maximum Expected Temperature (ºC):
Expected Relative Humidity (%)*:
Work Rate:
Number of Shifts/Week:
Hours Cartridge Used/Shift:
DATA FOR #7100 AND #7600 CARTRIDGES
# of Cartridges:
#7100 Adsorbing Equivalent (grams):
#7100 & #7600 Cartridge Bed Height (cm):
#7600 Adsorbing Equivalent (grams):
#7100 & #7600 Bed Diameter (cm):
Service Life Estimate:
Basis Used:
Cartridge Change Out Schedule Every: Hours:
After Each Shift:
Other:
This form may be used to assist you in developing a change out schedule when
using #7100 or #7600 cartridges for protection against organic vapors. Be advised,
this is simply a tool to help you collect some of the pertinent data in developing a
change out schedule. It is your responsibility to ensure the accuracy of the
schedules that you develop for each operation and work site.
* Moldex suggests that you use a range and use the lowest predicted
breakthrough.
2
42.5
2.18
36.0
7.81
CARTRIDGES
CHEMICAL CARTRIDGE SERVICE LIFE
Leave contaminated area, and replace cartridges, if you smell, taste, or feel any
irritation, in your nose or throat. Consult your supervisor. Replace according to your
change out schedule per OSHA 1910.134, or no more than eight hours after first
use, or sooner if breakthrough occurs.
CARTRIDGE/FILTER DISK ASSEMBLY
First inspect the facepiece to cartridge or filter disk sealing surfaces to make sure
it’s clean and undamaged. Only use cartridges or filter disks from sealed bags. To
attach the cartridge or filter disk to the facepiece, align the three cartridge or filter
disk notches with the three bayonets protruding from the facepiece and firmly turn
clockwise until the cartridge or filter disk is locked into position and is unable to
turn any further
(Fig. 10, 11). Check to see that it is seated and flush against the
facepiece. Then check the inhalation diaphragms for dirt or damage and see that
they are seated properly.
(Fig. 12, 13)
CHANGE OUT SCHEDULES
OSHA 1910.134 (d) requires that the employer implement a change out schedule
for cartridges based on objective information or data that will ensure cartridges are
changed before the end of their service life (see OSHA 1910.134 for complete text).
A cartridge’s useful service life is how long it provides adequate protection from
harmful chemicals in the air. The service life of a cartridge depends on many fac-
tors, including environmental conditions, breathing rate, cartridge filtering capacity
and the amount of contaminants in the air.
If you know what the chemical is and how much of it you are exposed to, then you
are ready to estimate how long your respirator cartridges will work and apply the
safety factor.
You must use some type of objective data to develop a change out schedule.
Options for determining a cartridge’s service life include:
1. Conducting experimental tests.
2. Using a mathematical model
https://www.osha.gov/SLTC/etools/respiratory/
index.html
OSHA has on its website other means of calculating breakthrough times for various
chemicals. You may also wish to consider use of this website in developing your
change out schedules. Be advised that actual service life can vary considerably
from those calculated using these models. These models only provide rough esti-
mates. Some of the data you will need specific to the Moldex cartridges in order to
use the models on the OSHA website are:
• #7100 has an adsorbing equivalent of 42.5 grams Organic Vapor Carbon,
its height is 2.06 cm, inside diameter is 7.81 cm.
• #7600 has an adsorbing equivalent of 36.0 grams Organic Vapor Carbon,
its height is 2.06 cm, inside diameter is 7.81 cm.
• A change out schedule worksheet is provided.
CARTRIDGE DETAILS
READ THIS WARNING
These weights were estimated by Miller-Nelson using methods based on their
tests. It is suggested that you use default values provided by OSHA for the other
cartridge specific parameters. Lastly, in order for the OSHA models to be used you
may have to provide other pertinent data on the challenge agent which may be
found on the MSDS or from the chemical manufacturer. These models can be
found at https://www.osha.gov/SLTC/etools/respiratory/index.html.
Moldex suggests that you use the OSHA models, or other means provided by
OSHA. Moldex always recommends that you utilize the most conservative
(shortest) breakthrough times. For more detailed information on these methods,
refer to OSHA’s website at: https://www.osha.gov/SLTC/etools/respiratory/
index.html.
If you have any questions please feel free to call Moldex Technical Services
at +1 (800) 421-0668 or +1 (310) 837-6500, ext. 512/550.
APLICACIONES
USE CONTRA
1. Contaminantes especificados en las etiquetas de aprobación de NIOSH, etiquetas
tipo matriz, cartuchos o filtros y de acuerdo con todas las limitaciones y regula-
ciones aplicables de seguridad y salud, incluyendo OSHA.
2. Contaminantes con claras indicaciones de advertencia, es decir, por su olor,
sabor o porque son irritantes.
NO USE CONTRA
1. Concentraciones de contaminantes que son desconocidos, o que son inmediata-
mente peligrosos para la vida o a la salud.
2. Concentraciones of contaminantes que exceden la máxima concentración o
10 veces el Límite de exposición permisible (PEL, por sus siglas en inglés) de
OSHA, el que fuera menor, o de acuerdo con las regulaciones gubernamentales.
3. Gases o vapores con pocas indicaciones de advertencia o aquellos que producen
grandes calores de reacción, o pintura en aerosol que contiene isocianatos.
4. Arenado.
5. Nieblas con base de petróleo con filtros N.
ADVERTENCIAS AL USUARIO
1. Siga todas las instrucciones y advertencias sobre el uso de este respirador y
úselo durante todo el tiempo de exposición. No hacerlo reducirá la efectividad
del respirador, la protección al portador y
puede producir enfermedades o la
muerte.
2. Para conocer el uso adecuado, pregunte a su supervisor o llame al
+1 (800) 421-0668 o al +1 (310) 837-6500, ext. 512/550.
3. El usuario primero debe ser entrenado por el empleador acerca del uso correcto
del respirador, de acuerdo con las normas aplicables de seguridad y salud, para
el contaminante y el nivel de exposición en el área de trabajo asignada. Debe
haber un Programa de capacitación en protección respiratoria activo y seguido
por cada usuario antes de usarlo por primera vez. Debe cumplir todos los requi-
sitos de las normas aplicables, incluyendo OSHA 29 CFR 1910.134, y en Canadá
CSAZ 94.4, como por ejemplo, pruebas de ajuste, evaluación médica, y normas
OSHA de sustancias específicas aplicables.
4. Los vapores, gases, polvos, nieblas, humos y otros contaminantes que pueden
ser peligrosos para su salud incluyen algunos a los que no puede ver, oler o
percibir.
5. Consulte con su supervisor sobre los cartuchos apropiados y/o filtros para los
contaminantes en su área de trabajo.
6. Debe realizarse una prueba de ajuste cualitativo o cuantitativo antes de asignar
un respirador. Consulte la norma OSHA 29 CFR 1910.134 (f).
RESTRICCIONES
0 1. Este respirador no suministra oxígeno y no debe usarse en atmósferas que
contengan menos de 19.5% oxígeno.
0 2. No permanezca en el área contaminada si siente algún malestar físico, como
dificultades respiratorias, mareos o náuseas.
0 3. Deje el área contaminada y reemplace el respirador o cartucho o filtro si está
dañado, deformado, si no puede obtener un ajuste correcto, si usted percibe,
huele o si se irrita por contaminantes, o si se vuelve difícil respirar.
0 4. No altere, modifique ni abuse de este respirador.
0 5. Almacene el respirador en una bolsa sellada en un lugar limpio, seco y no
contaminado.
0 6. Deseche su máscara facial y/o los cartuchos, discos y filtros de acuerdo con la
política de su empleador y las regulaciones aplicables.
0 7. Debe usar filtros N, R o P para partículas.
0 8. Donde existan nieblas de petróleo, ya sea solas o en combinación con
partículas sólidas, no use los filtros R o P más que un turno de ocho horas de
trabajo. Deséchelas después de ocho horas de su primer uso. No exceda 10
veces el valor del PEL ni un total de 200 mg de carga por respirador, el valor
que sea menor. Es responsabilidad del usuario saber el PEL y la concentración
del contaminante, la máxima tasa de trabajo del empleado, y cualquier otra
información específica del lugar de trabajo para estimar la carga del filtro.
Donde existan nieblas de petróleo, no use los filtros N.
0 9. Deseche todos los cartuchos y filtros N no después de treinta días después del
a) primer uso y/o b) retirarlos de la bolsa sellada.
10. Use cartuchos, filtros y máscaras faciales antes de la fecha de expiración
impresa en la caja o en la bolsa.
11. Es usado para soldar, cuenta con apropiada proteccion para los ojos y la cara.
PRECAUCIONES Y LIMITACIONES
DE NIOSH
Pueden aplicarse las siguientes restricciones. Consulte la etiqueta de aprobación
de NIOSH.
A. No apropiado para uso en atmósferas que contienen menos de 19.5% de oxíge-
no.
B. No para uso en atmósferas inmediatamente peligrosas para la vida o la salud.
C. No exceda las máximas concentraciones de uso establecidas por las normas
regulatorias.
H. Siga los programas de sustitución de cartuchos establecidos para asegurar que
los cartuchos se reemplacen antes de que se produzca una penetración.
J. No usar y mantener adecuadamente este producto puede ocasionar lesiones o
la muerte.
L. Siga las instrucciones para el usuario del fabricante para cambiar cartuchos o
el filtro.
M. Los respiradores con aprobación M.AII deberán ser seleccionados, instalados,
usados y mantenidos de acuerdo con MSHA, OSHA y otras regulaciones
aplicables.
N. Jamás substituya, modifique, agregue ni omita componentes. Solo use
partes de reemplazo exactas en la configuración como es especificado por el
fabricante.
0. Consulte las instrucciones para el usuario o los manuales de mantenimiento
para obtener información sobre el uso y mantenimiento de estos respiradores.
P. NIOSH no evalúa respiradores para uso como máscaras quirúrgicas.
S. Se aplican instrucciones importantes o especiales para el usuario y limita-
ciones de uso específicas. Consulte las instrucciones para el usuario antes de
colocárselo.
LÍNEA DE SERVICIO TÉCNICO
Moldex mantiene una línea gratuita de servicio técnico para responder pregun-
tas sobre el uso de los respiradores Moldex, contaminantes y regulaciones. Si
tiene alguna pregunta, llame al
+1 (800) 421-0668 o al +1 (310) 837-6500,
ext. 512/550 o envíe un fax al +1 (310) 837-9563 o un correo electrónico a:
[email protected].
DISCOS DEL FILTRO
DISCO DE FILTRO CON ADAPTADOR DE KIT DE REEMPLAZO/CONJUNTO
DE CARTUCHO (Fig. 15)
Antes de ensamblar el disco de filtro #7940 al adaptador de kit de reemplazo #7920,
inspeccione la superficie de sellado para asegurarse de que esté limpia y sin daños
y que la junta esté en su lugar.
(Fig. 14) Empuje el adaptador de kit de reemplazo
sobre el cartucho hasta que se ajuste a presión alrededor del cartucho. Para asegurar
el cartucho a la máscara facial, alinee las tres muescas del cartucho con las tres bay-
onetas que sobresalen de la máscara facial y gire firmemente hacia la derecha hasta
que el cartucho esté asegurado en su posición y ya no pueda girar más. Verifique
que está asentado correctamente, tanto por dentro como por fuera y a nivel contra
la máscara facial. Inspeccione el adaptador de kit de reemplazo, anillo de sello y
junta cada vez que se cambie el disco de filtro. Si la junta del sello está rota, rajada
o dañada, reemplace la junta el adaptador de kit de reemplazo completo. Inserte
el disco de filtro en el adaptador de kit de reemplazo y gire hacia la derecha hasta
que el disco de filtro esté bloqueado en su posición y ya no pueda girar más y hasta
que ambas superficies estén herméticamente selladas juntas en todos los puntos.
Verifique que los diafragmas de inhalación no tengan suciedad ni daños y revise que
estén asentados correctamente.
(Fig. 12,13)
Advertencia: Solamente use el Adaptador de kit de reemplazo #7920 con los discos
de filtro #7940.
No hacerlo puede producir enfermedades o la muerte.
PROTECCIÓN CONTRA SALPICADURAS/CHISPAS DEL DISCO DE FILTRO
El retén #7999 puede usarse con los discos de filtro #7940, #7950 y #7960. Empuje
el #7999 sobre el disco de filtro hasta que entre a presión en su lugar.
(Fig. 16)
VIDA ÚTIL DEL DISCO DE FILTRO
Deje el área contaminada y reemplace el filtro, discos o cartuchos, si se dañan,
ensucian, desgarran, o si experimenta mayor resistencia para respirar.
Restricciones
de uso: Si existen nieblas de petróleo en el área de trabajo, debe seguir las
Restricciones #8, #9 y #10 que indican importantes restricciones en el uso de este
filtro.
REEMPLAZO DEL DISCO DEL FILTRO
Para retirar el disco de filtro #7940 usado, suavemente gire el disco de filtro hacia
la izquierda y luego retírelo del adaptador de kit de reemplazo #7920. Deseche el
disco de filtro usado. Después, suavemente tire del adaptador de kit de reemplazo.
Inspeccione y limpie el adaptador de kit de reemplazo cada vez que se cambie
el disco de filtro.
(Fig.14) Si la junta del sello está desgastada, rajada o dañada,
reemplace la junta. Si el adaptador de kit de reemplazo o anillo de sellado está des-
gastado o dañado, debe reemplazar el adaptador completo. Para retirar el cartucho
o disco de filtro, suavemente gire hacia la izquierda y retírelo de la máscara facial.
Antes de reemplazarlo con un nuevo cartucho o disco de filtro, inspeccione la super-
ficie de sellado de la máscara facial al cartucho para asegurarse de que esté limpia
y sin daños.
(Fig. 10) Solo use cartuchos o discos de filtro de reemplazo de bolsas
selladas.
FILTROS
CONJUNTO DEL FILTRO
Antes de ensamblar los cartuchos, inspeccione la superficie de sellado de la máscara
facial para asegurarse de que esté limpia y sin daños.
(Fig. 10) Para asegurar el car-
tucho a la máscara facial, alinee las tres muescas del cartucho con las tres bayonetas
que sobresalen de la máscara facial y gire firmemente hacia la derecha hasta que el
cartucho esté asegurado en su posición y ya no pueda girar más. Verifique que está
asentado correctamente, tanto por dentro como por fuera y a nivel contra la máscara
facial. Inserte el filtro en el retén #7020 de modo que el lado indicado esté lejos de la
cara.
(Fig. 17) Verifique que el filtro esté correctamente asentado y empújelo sobre
el cartucho hasta que entre a presión en su lugar verifique que los diafragmas de
inhalación y exhalación no tengan suciedad ni daños y revise que estén asentados
correctamente.
(Fig. 12,13)
REEMPLAZO DEL FILTRO
Para retirar el filtro viejo, tire suavemente del retén del filtro. Retire el filtro viejo y
coloque uno nuevo dentro del retén de modo que el lado indi¬cado esté lejos de
la cara. Inspeccione la tapa del cartucho para asegurarse de que esté limpia y sin
daños. Reemplace el retén.
Advertencia: Use el retén del porta filtro #7020 con el filtro #8910 o #8970 sola-
mente.
No hacerlo puede producir enfermedades o la muerte.
MANTENIMIENTO
VIDA ÚTIL DE LA MÁSCARA FACIAL
La vida útil de la máscara facial será afectada por las condiciones de uso y los
con¬taminantes a los que está expuesta. Esto incluye la concentración de los con-
taminantes (por ejemplo, las acetonas y los solventes aromáticos aumentarán la
velocidad de deterioro), duración de la exposición, temperatura ambiente, etc.No use
solventes para limpiar la máscara facial, ya que éstos productos reducen la vida del
respirador y son un riesgo para la salud del usuario. Si el material muestra algún
signo de rajaduras, arrugas o envejecimiento, deseche la máscara facial de inmedia-
to. No la exponga a altas temperaturas ambiente (por encima de 160° F/71º C) ya que
la máscara facial se deformará y podrá afectar su ajuste.
LIMPIEZA DE LA MÁSCARA FACIAL MONTAJE
Se recomienda una limpieza después de cada día de uso o con mayor frecuencia si
es necesario. Retire todos los filtros, cartuchos y diafragmas de inhalación/exhalación
de la máscara facial. Presione hacia abajo y gire hacia la derecha el conjunto de
cubierta de la válvula/arnés de cabeza incluyendo las correas y hebillas para retirar-
los de la máscara por completo. Suavemente limpiar la máscara con un cepillo blando
y con jabón germicida ligero, enjuague con agua limpia y deje secar al aire. No limpie
con solventes ni exponga a altas temperaturas. Suavemente limpiar la máscara con
un cepillo blando y con jabón germicida ligero, enjuague con agua limpia y deje secar
al aire.
No limpie con solventes ni exponga a altas temperaturas. Inspeccione los
componentes y ensámblelos nuevamente, o reemplace el respirador si está desgasta-
do, dañado o deformado.
INSPECCIÓN/LIMPIEZA DE LOS DIAFRAGMAS DE INHALACIÓN Y EXHALACIÓN
Retire los tres diafragmas para su inspección. Hay dos diafragmas de inhalación ubi-
cados dentro de la máscara facial y el diafragma de exhalación está ubicado debajo
de la cubierta de la válvula. Abra la cubierta de la válvula tirando del seguro y retire el
diafragma. Limpie y verifique que los diafragmas no estén sucios, que no presenten
fuga ni tengan ningún otro daño. Después de lavarlos y/o inspeccionarlos, reemplace
los tres diafragmas y verifique están correctamente asentados.
ADVERTENCIA
Al limpiar o desinfectar un respirador que se ha acumulado contaminantes peligrosos,
la persona que hace la limpieza debe usar la protección respiratoria requerida para
asegurar que estarán protegidos contra la inhalación de contaminantes peligrosos en
las máscaras que están limpiando. Se debe tener precaución para asegurar tales con-
taminantes no se propagan en el aire respirable, y que los contaminantes peligrosos,
cuando se retira del respirador, estén debidamente eliminados. Si no se toman estas
precauciones podría ocasionar enfermedad o incluso la muerte, dependiendo del
contaminante. Consulte con su supervisor de la seguridad si no está seguro y siempre
cumpla con las regulaciones de OSHA 29CFR 1910.134, y otras normativas de seguri-
dad laboral vigentes, incluyendo cualquier norma de sustancias específicas.
INSTRUCCIONES DE REEMPLAZO
Para retirar el conjunto de cubierta de la válvula/arnés de cabeza, primero retire el
diafragma de exhalación y después presione hacia abajo sobre el conjunto de cubierta
de la válvula/arnés de cabeza hacia la máscara facial girando el conjunto hacia la
izquierda y retírelo de la máscara facial. Empuje hacia abajo y rote en sentido de
las manecillas del reloj la cubierta de la válvula/ensamble del arnés de la cabeza
incluyendo las correas y hebillas para removerlo de la máscara completamente.
Lave la máscara en agua tibia jabonosa, enjuague con agua limpia y seque al aire.
No la limpie con solventes o exponiéndola a altas temperaturas. Inspeccione
los componentes, enseguida reasemble y reemplace el diafragma de exhalación al
final. Reemplace el respirador completo si está desgastado, dañado o deformado.
Vuelva a colocar todos los diafragmas pasado.
Precaución: No enrosque la cubierta de exhalación. El enroscamiento puede resultar
en separación del ensamblado de exhalación. No use esta máscara sin la cubierta de
exhalación en su lugar.
PARTES DE REEMPLAZO
Solo use partes de reemplazo Moldex para respiradores Moldex.
ALMACENAMIENTO
PRECAUCIÓN: Cuando no esté en uso o durante su almacenamiento, no exponga el
respirador a calor excesivo (por encima de 135° F/57° C) ni a sustancias peligrosas.
Tal exposición, o su almacenamiento de alguna otra forma también puede deformar
la máscara facial, puede evitar un ajuste adecuado y exponerlo a usted al riesgo de
enfermedades o la muerte.
ADVERTENCIAS SUPLEMENTARIAS
SOBRE PELIGROS PARA RESPIRADORES
PARA PARTÍCULAS DE MOLDEX ®
Estas son Advertencias y limitaciones que todos los usuarios deben conocer,
además de todas las advertencias y otra información indicada en la parte externa del
empaque del respirador Moldex u otra información publicada relacionada. Usted debe
leer y cumplir estas Advertencias y limitaciones en todo momento y solo cuando su
empleador ha determinado que es apropiado usar este respirador.
El uso correcto de este respirador puede reducir pero no eliminará el riesgo de
enfermedad o la muerte a causa de la exposición a ciertos peligros Químicos,
Biológicos, Radiológicos o Nucleares (CBRN por sus siglas en inglés). Los
peligros CBRN incluyen, pero no se limitan a, bacterias, toxinas, y virus que puedan
causar la muerte, serios daños corporales o desfiguración. Los riesgos a corto y
largo plazo de los peligros CBRN y la cantidad y forma de exposición que pueden
producir dichos peligros sigue siendo en gran medida desconocidos. Este res¬pirador
debe usarse de acuerdo con los Consejeros de salud de los Centros para Control de
Enfermedades (CDC) o con cualquier otra recomendación local, estatal o federal para
el uso de respiradores contra peligros CBRN específicos. Este respirador no debe
usarse para muchos peligros CBRN.
Hay modelos más eficientes de respiradores con un mayor nivel de protección
disponible de Moldex y otros fabricantes. Dependerá del empleador, y no de
Moldex, determinar si debe usarse un respirador, y de ser así, el tipo, tamaño,
nivel de protección y el modelo.
ANTECEDENTES
El Instituto Nacional para la Seguridad y Salud Ocupacional (NIOSH, por sus siglas en
inglés), una rama de la CDC y una agencia del gobierno de EE.UU., es responsable de
probar y certificar los respiradores para protección contra contaminantes industriales
peligrosos. Los procedimientos para seleccionar y usar la protección respiratoria ade-
cuada están regulados por varias agencias gubernamentales, como la Administración
de Seguridad y Salud Ocupacional (OSHA, por sus siglas en inglés).
NIOSH prueba y certifica ciertos respiradores para uso contra agentes de guerra
química, agentes de guerra biológica o riesgos biológicos y proporciona información
de consulta para algunos riesgos biológicos, pero, en general, ni OSHA ni otras agen-
cias gubernamentales han establecido alguna norma contra la exposición para estos
agentes o riesgos biológicos.
Moldex no hace ninguna recomendación para ningún tipo de respirador a
usarse contra peligros CBRN para trabajadores o público en general.
Usted debe saber que pueden no haber advertencias obvias de la presencia o lib-
eración de peligros CBRN.
ADVERTENCIAS PARA TODOS
LOS USUARIOS
• Este respirador solo debe usarse para sustancias que tengan Límites de exposición
permisible (PELs) y solo cuando sea considerado apropiado por su empleador.
• Debe probarse el ajuste de este respirador. Si no puede obtener un ajuste correcto,
no use el respirador y no ingrese al área de riesgo.
• Este respirador no debe usarse con barba ni con ningún otro vello facial que evite el
contacto directo entre la cara y la superficie de sellado del respirador.
• Los respiradores Moldex, cuando están ajustados y usados correctamente como
parte de un programa integral de protección respi¬ratoria, pueden reducir la
exposición del portador a ciertos riesgos que se transmiten por el aire, pero no a
todos.
• En el caso de una súbita o inesperada liberación de un peligro CBRN, usted
puede usar este respirador para escape. solamente si no se le ha suministrado un
respi¬rador más apropiado para este tipo de situación. No retire la máscara de la
cara hasta que haya dejado el área contaminada.
• No reúse ni almacene para reúso ni se lo cuelgue alrededor del cuello a menos que
su empleador autorice específicamente el reúso. Deseche el respirador como un
desecho peligroso de acuerdo con las instrucciones de su empleador.
• Use otros equipos de protección personal, según lo indicado por su empleador.
Cuando sea apropiado, use guantes de protección al manipular o retirar el respira-
dor y deseche el respirador y después los guantes de acuerdo con las instrucciones
de su empleador.
• Si la CDC o alguna otra agencia local, estatal o federal emite nuevas o revisadas
pautas para el uso del respirador contra riesgos específicos, los usuarios deben
cumplirlos estrictamente.
ADVERTENCIAS PARA EL USO DE
RESPIRADORES PARA PARTÍCULAS
ONTRA TBC
OSHA y CDC han recomendado el uso de cualquiera de los respiradores para
partículas aprobados según 42CFR84 como un medio de proporcionar ayuda en el
cumplimiento de un programa diseñado para reducir la exposición ocupacional a la
tuberculosis.
El nivel de efectividad de la protección respiratoria contra la tuberculosis no puede
determinarse con la información disponible actualmente. Sin embargo, el uso adecua-
do de los respiradores Moldex apropiados, junto con un programa integral de protec-
ción respiratoria pueden reducir, pero no eliminar, el riesgo de infección.
• Asegúrese de leer las Limitaciones indicadas más abajo y siga estrictamente todas
las Advertencias establecidas en la sección ADVERTENCIAS PARA TODOS LOS
USUARIOS.
• Cuando se usa un respirador Moldex, el reemplazo de filtro y/o su desecho debe
manejarse de acuerdo con el programa integral de protección respiratoria de su
centro médico.
• Si se usan desinfectantes para esterilizar máscaras faciales reusables, debe con-
sultar con su centro médico y efectuar pruebas para asegurase de la compatibilidad
de cualquier desinfectante con los materiales de las máscaras faciales Moldex
reusables. El uso de desinfectantes podría afectar la eficien¬cia del respirador y
causar una pérdida de protección.
LIMITACIONES
• Los respiradores pueden reducir pero no eliminar la exposición del portador
a riesgos que se transmiten por el aire ni el riesgo de contraer alguna enfer-
medad o infección. Solo use este res¬pirador como parte de un programa
integral de protección respiratoria . Usted no recibirá protección respiratoria
si este respirador no es ajustado y usado correctamente. Además, es prob-
able que existan partículas potencialmente peligrosas, incluyendo agentes
infecciosos, más pequeñas que los tamaños de partículas usados en certifica-
ciones NIOSH, en ciertos ambientes. Cierta información publicada indica que
estas partículas más pequeñas pueden no ser filtradas en forma tan eficaz
como los tamaños de partícula usado por NIOSH [Diámetro medio del conteo
(CMD) de la serie N 0.075 ± 0.02pm Desviación estándar geométrica 1.86
(GSD), y CMD de las series R y P 0.185 ± .02pm 1.6 (GSD)] al certificar respi-
radores. Es imperativo que usted determine el tamaño y los peligros poten-
ciales de las partículas que pueden estar presentes en el ambiente antes de
seleccionar la protección respiratoria adecuada, y que consulte las pautas
CDC al seleccionar y usar algún respirador, en particular en ambientes donde
los tipos más pequeños de partículas, como los mencionados anteriormente,
puedan estar presentes.
• Si el respirador entra en contacto con sangre o fluidos, incluyendo fluidos
corporales, deje el área contaminada tan pronto sea posible y deseche y
reemplace el respirador.
• Los respiradores Moldex no deben usarse en niños.
Para mayor información sobre el uso de respiradores, contacte a Moldex al
+1 (800) 421-0668 o al +1 (310) 837-6500, ext. 512/550, a su empleador, o al
CDC al www.cdc.gov o +1 (800) 311-3435 o +1 (404) 498-6500.
GARANTÍA LIMITADA
AVISO IMPORTANTE PARA EL COMPRADOR
Esta garantía limitada se establece en lugar de las garantías de comerciabili-
dad, idoneidad para un propósito particular y todas las otras garantías, expre-
sas o implícitas. No hay otras garantías que se extiendan más allá de la descripción
en el texto del presente documento. Las normas y especificaciones físicas de Moldex
serán cumplidas por los productos vendidos.
Únicas medidas: Los daños por la vio-
lación de esta garantía limitada se limitan al reemplazo de los productos Moldex en
la cantidad que se compruebe estar defectuosos de fábrica. Excepto por lo estipulado
anteriormente, Moldex no será responsable de ninguna pérdida, daño, o pasivo, direc-
tos, indirectos, imprevistos, especiales, o derivados, productos de la venta, uso, uso
inadecuado, o incapacidad de uso.
AVISO IMPORTANTE PARA LOS
USUARIOS
Usted es responsable de comprender y seguir todas las advertencias, restric-
ciones y cualquier otra información contenida en este manual de instrucción
antes de ingresar a un área de trabajo contaminada. No hacerlo puede producir
enfermedades o la muerte.
MOLDEX-METRIC, INC.
10111 W. Jefferson Blvd., Culver City, CA 90232
Tel: +1 (800) 421-0668 or +1 (310) 837-6500
Fax: +1 (310) 837-9563
Email: [email protected] www.moldex.com
DEPARTAMENTO DE SERVICIO
TÉCNICO DE MOLDEX
+1 (800) 421-0668 or
+1 (310) 837-6500, ext. 512/550
Moldex e Ideas that wear well son marcas comerciales registradas. Patentes pendientes en EE.UU. El
logotipo PVC-Free es una marca comercial de Moldex-Metric, Inc.
ESPAÑOL – INSTRUCCIONES DEL USUARIO
Manual de
instrucción
del usuario
Respirador
serie 7000
®
COLOCACIÓN
MODO ESTÁNDAR BLOQUEADO
1. Para bloquear las correas en su posición, abra la cubierta de la válvula tirando
del seguro. Coloque las correas por debajo de las lengüetas del canal de cor-
reas. Cierre a presión la cubierta de la válvula.
(Fig. 2)
2. Ajuste el tamaño de la base para cabeza de modo que se apoye cómodamente
en la corona según sea necesario.
3. Coloque el respirador debajo de la quijada y tire de la base hacia la parte superi-
or de la cabeza para que descanse en la corona. (Fig. 3)
4. Ajuste las correas inferiores directamente contra la parte posterior del cuello.
(Fig. 4)
5. Apriete las correas superiores primero y luego las correas inferiores del cuello
hasta que tenga un ajuste muy cómodo y hermético. La máscara facial no debe
estar floja ni resbalarse hacia arriba o hacia abajo de la nariz. Apriete tirando de
los extremos o afloje sacando la lengüeta de la hebilla. No apriete demasiado.
Apriete más las correas superiores si es necesario.
(Fig. 5)
MODO DESPLEGABLE
1. Abra la cubierta de la válvula tirando del seguro. Tire de las correas por debajo
de las lengüetas del canal de correas. Cierre a presión la cubierta de la válvula.
(Fig. 6)
2. Ajuste el tamaño de la base para cabeza de modo que se apoye cómodamente
en la corona según sea necesario.
3. Ajuste las correas inferiores directamente contra la parte posterior del cuello.
(Fig. 4)
4. Luego ubique la base para cabeza preajustada en la corona. (Fig. 7)
5. Apriete las correas superiores primero y luego las correas inferiores del cuello
hasta que tenga un ajuste muy cómodo y hermético. La máscara facial no debe
estar floja ni resbalarse hacia arriba o hacia abajo de la nariz. Apriete tirando de
los extremos o afloje sacando la lengüeta de la hebilla. No apriete demasiado.
Apriete más las correas superiores si es necesario.
(Fig. 5)
PRUEBAS DE AJUSTE
Debe realizarse una prueba de ajuste cualitativo o cuantitativo antes de asignar un
respirador. Consulte la norma OSHA 29 CFR 1910.134 (f). La prueba de ajuste cual-
itativo puede realizarse usando el equipo de prueba de ajuste Moldex BITREX* con
los cartuchos o fil¬tros apropiados. La prueba de ajuste cuantitativo puede realizarse
con el juego del cartucho probado. Llame a Moldex al
+1 (800) 421 -0668 o al
+1 (310) 837-6500, ext. 512/550 si desea más detalles o visite nuestro sitio Web
www.moldex.com
VERIFICACIÓN DEL SELLO DEL USUARIO
Realice las verificaciones del sello negativo y positivo antes de ingresar a un
área contaminada.
Verificación de sello de presión negativa: Cubra ambos cartuchos suavemente,
inhale y contenga su aliento. La máscara debe hundirse ligeramente. Si detecta
una fuga de aire, reajuste la posición de la máscara y la tensión de ambas correas
para la cabeza y repita la verificación de sello hasta que se elimine la fuga.
(Fig. 8)
Verificación de sello de presión positiva: Cubra el venteo de la válvula de
exhalación y exhale suavemente para crear una ligera presión positiva. Si detecta
una fuga de aire, reajuste la posición de la máscara y la tensión de ambas correas
para la cabeza y repita la verificación de sello hasta que se elimine la fuga.
(Fig. 9)
ADVERTENCIA: Si no puede obtener un ajuste correcto, no ingrese al área
contaminada y consulte a su supervisor
Verifique el sello de su respirador antes de ingresar y periódicamente mientras use
el respirador en un área contaminada.
Es responsabilidad del Director de seguridad o de su supervisor ayudarlo a deter-
minar cuán ajustado debe estar el respirador serie 7000 en la cara del usuario.
Antes y durante el uso, el usuario tiene la responsabilidad final de determinar cuán
ajustado debe estar el respirador y cuando necesita ser reajustado para mantener
siempre un sello adecuado. No debe ajustar muy poco ni demasiado por que podría
causar una fuga y reducir la protección.
HOJA DE TRABAJO DEL PROGRAMA DE
SUSTITUCIÓN DE CARTUCHOS
Clasificación de tareas / trabajos:
Ubicación:
INFORMACIÓN QUÍMICA
(DE LA MSDS O DEL FABRICANTE)
Propiedades químicas:
Límite de exposición:
Concentración máxima:
Punto de ebullición:
Peso molecular:
Densidad de líquido:
Presión de vapor:
Polarización molecular:
Índice de refracción:
CONDICIONES DEL SITIO DE TRABAJO
Máxima temperatura esperada (°C):
Humedad relativa esperada (%)*:
Tasa de trabajo:
Número de turnos/semana:
Horas usadas del cartucho/turno:
DATOS PARA CARTUCHOS #7100 Y #7600
# de cartuchos:
Equivalente de adsorción del #7100 (gramos):
Altura de cama del #7100 y #7600 (cm):
Equivalente de adsorción del #7600 (gramos):
Diámetro de cama del #7100 y #7600 (cm):
Vida útil estimada:
Base usada:
Programa de sustitución de cartucho cada: Horas:
Después de cada turno:
Otro:
Este formulario puede usarse para ayudarle a desarrollar un Programa de susti-
tución al usar cartuchos #7100 o #7600 para protección contra vapores orgánicos.
Tenga presente que esta es solo una herramienta para ayudarle a reunir alguna
información pertinente para desarrollar un programa de sustitución. Es su respons-
abilidad asegurarse de la exactitud de los programas que desarrolle para cada
operación y lugar de trabajo.
* Moldex le sugiere que use un rango y utilice el logro más bajo pronosticado.
2
42.5
2.18
36.0
7.81
CARTUCHOS
VIDA ÚTIL DEL CARTUCHO QUÍMICO
Deje el área contaminada y reemplace los cartuchos, si huele, percibe o siente
alguna irritación, en su nariz o garganta. Consulte a su supervisor. Reemplace de
acuerdo con su programa de sustitución y según OSHA 1910.134, o no después de
ocho horas después del primer uso, o antes si se produce una penetración.
CONJUNTO CARTUCHO/DISCO DEL FILTRO
Primero inspeccione las superficies de sellado de la máscara facial al cartucho o
disco del filtro para asegurarse de que estén limpias y sin daños. Solo use car-
tuchos o discos de filtro de bolsas selladas. Para asegurar el cartucho o disco de
filtro a la máscara facial, alinee las tres muescas del cartucho o disco de filtro con
las tres bayonetas que sobresalen de la máscara facial y gire firmemente hacia
la derecha hasta que el cartucho o disco de filtro esté asegurado en su posición y
ya no pueda girar más
(Fig.10,11). Verifique que está asentado y a nivel contra la
máscara facial. Después verifique que los diafragmas de inhalación no tengan suc-
iedad ni daños y revise que estén asentados correctamente.
(Fig. 12,13)
PROGRAMA DE SUSTITUCIÓN
OSHA 1910.134 (d) requiere que el empleador implemente un Programa de susti-
tución para cartuchos basado en información o datos objetivos que aseguren que
los cartuchos sean cambiados antes del final de su vida útil (consulte el texto com-
pleto en OSHA 1910.134). La vida útil de un cartucho es el tiempo que proporciona
adecuada protección contra los productos químicos dañinos en el aire. La vida útil
de un cartucho depende de muchos factores, incluyendo las condiciones medioam-
bientales, el ritmo respiratorio, la capacidad de filtrado del cartucho y la cantidad
de contaminantes en el aire.
Si sabe cual es el producto químico y a que cantidad de él estará expuesto, está
listo para estimar cuanto tiempo funcionarán los cartuchos de su respirador y para
aplicar el factor de seguridad.
Debe usar algún tipo de información objetivo para desarrollar un programa de sus-
titución. Las opciones para determinar la vida útil de un cartucho incluyen:
1. Realizar pruebas experimentales.
2. Usar un modelo matemático.
OSHA tiene otros medios de calcular los tiempos de penetración para varios
productos químicos en su sitio Web. También puede desear considerar el uso
de este sitio Web para desarrollar sus programas de sustitución. Tenga presente
que la vida útil real puede variar considerablemente de la calculada usando estos
modelos. Estos modelos solo proporcionan estimados gruesos. Algunos datos que
necesitará especificar en los cartuchos Moldex para poder usar los modelos en el
sitio Web de OSHA son:
• #7100 tiene una adsorción equivalente de 42.5 gramos de carbono para
vapores orgánicos, su altura es 2.06 cm, su diámetro interior es 7.81 cm.
• #7600 tiene una adsorción equivalente de 36.0 gramos de carbono para
vapores orgánicos, su altura es 2.06 cm, su diámetro interior es 7.81 cm.
• Se proporciona una hoja de trabajo del programa de sustitución.
DETALLES DEL CARTUCHO
LEA ESTA ADVERTENCIA
Estos pesos se estimaron por Miller-Nelson usando métodos basados en sus
pruebas. Se le sugiere que utilice los valores predeterminados proporcionados por
OSHA para los otros parámetros específicos para cartuchos. Finalmente, para usar
los modelos de OSHA, debe proporcionar otra información pertinente sobre el agen-
te químico que podrá encontrar en el MSDS o del fabricante del producto químico.
Estos modelos pueden encontrarse en: https://www.osha.gov/SLTC/etools/
respiratory/index.html.
Moldex sugiere que use los modelos de OSHA, u otros medios proporcionados por
OSHA. Moldex siempre recomienda que utilice los tiempos de penetración más
conservadores (más cortos). Para obtener información más detallada sobre estos
métodos, consulte el sitio Web de OSHA en: https://www.osha.gov/SLTC/etools/
respiratory/index.html
Si tiene alguna pregunta, llame a los Servicios técnicos de Moldex al
+1 (800) 421-0668 o al +1 (310) 837-6500, ext. 512/550.
Fig. 1 Fig. 15 Fig. 2 Fig. 3 Fig. 4 Fig. 5 Fig. 6 Fig. 7 Fig. 8 Fig. 9 Fig. 10 Fig. 11 Fig. 12 Fig. 13 Fig. 14 Fig. 16 Fig. 17
SELECTION GUIDE
Use this Selection Guide to help you select the correct respirator and/or cartridges
and/or filters for the contaminant in your work area. Check with your supervisor to
determine if you have the correct protection. Refer to the NIOSH label for approval
limitations. Call
+1 (800) 421-0668 or +1 (310) 837-6500, ext. 512/550 for a copy
of the selection guide or you may access via website at www.moldex.com.
7000 RESPIRATOR ASSEMBLY WITH CARTRIDGES
Description Model# Size Approval
Organic Vapor
7101
7102
7103 S
M
L
TC-23C-2520
Paint Spray/Pesticide waterbased
non oil only (includes #8910N95
filters, #7020 retainers, #7100
cartridges) 7111
7112
7113 S
M
L
TC-84A-5255
Paint Spray/Pesticide Oil or
Water Based (includes #8970R95
filters, #7020 retainers, #7100
cartridges) 7171
7172
7173 S
M
L
TC-84A-5257
Multi-Gas/Vapor
Smart ® Cartridge
7601
7602
7603 S
M
L
TC-23C-2519
FACEPIECE ONLY
Description Model# Size
Facepiece Assembly
including Head Strap
Harness and Inhale
Exhale Valves 7001
7002
7003 S
M
L
RETAINERS/ADAPTERS
Description Model #
Retainer 7020
Splash/Sparks Protector 7999
Piggyback Adapter 7920
REPLACEMENT CARTRIDGES
Description Model # Approval
Organic Vapor 7100 TC-23C-2520
Acid Gases 7200 TC-23C-2521
Organic Vapors/
Acid Gases 7300 TC-23C-2522
Ammonia/
Methylamine 7400 TC-23C-2523
Formaldehyde 7500 TC-23C-2524
Multi-Gas/Vapor
Smart ® Cartridge 7600 TC-23C-2519
P100 Particulates 7990 TC-84A-5190
COMBO STACKED CARTRIDGES
Description Model # Approval
Organic Vapor/P100 7140 TC-84A-5256
Multi-Gas Vapor/P100 7640 TC-84A-5252
Refer to NIOSH label for approval limitations.
OSHA regulations require gas‑proof goggles, when used against Formaldehyde.
For use with #7940, #7950 and #7960 only, against splash/sparks.
1
2
2
2
2
2
1
1
2
1
3
RESPIRATOR ASSEMBLY
WITH P100 PARTICULATE DISKS
Description Model # Size Approval
P100
7941
7942
7943 S
M
L
TC-84A-5270
DISK/FILTER SERIES
Description Model # Approval
N95 Particulates 8910 Multiple
R95 Particulates 8970 Multiple
P100 Particulates 7940 Multiple
P100 Particulates Plus
Nuisance O.V./A.G. 7950 TC-84A-6805
P100 Particulates Plus
Nuisance O.V. 7960 TC-84A-5174
7000 SERIES REPLACEMENT PARTS
Description Model #
Head Strap Assembly 0072
Replacement Diaphragm Kit 0073
Replacement Gaskets for #7920 0074
See Separate (Matrix) Label for 42 CFR 84 NIOSH Approvals
Refer to NIOSH label for approval limitations.
Can only be used with all gas/vapor cartridges.
Nuisance levels (less than OSHA PEL).
PRE‑INSPECTION
Inspect your respirator before and after wearing. Do not wear, and return to
your supervisor if:
1. Head straps are torn, cut, or have lost elasticity.
2. Buckles or head cradle are missing, damaged or broken.
3. Facepiece is cracked, torn, distorted, dirty, or has holes.
4. Inhalation/Exhalation diaphragms are missing, torn, damaged, or not properly
seated.
5. Cartridges are at the end of their service life, cracked, damaged, or not properly
seated.
6. Any other plastic part is cracked, distorted, or damaged.
FITTING INSTRUCTIONS
1. Users must follow instructions each time respirator is worn.
2. OSHA regulation 29 CFR 1910.134 (f) requires that the user be fit tested.
3. Do not wear with any facial hair, such as beards, or any other facial features
which may prevent a proper fit.
4. If you cannot obtain a proper fit, do not enter the contaminated area and see
your supervisor.
The Moldex 7000 Series respirator can be worn in two different
configurations, standard and drop down mode.
2
3
1
1
1
2
2
3 1
3 1
GUÍA DE SELECCIÓN
Use esta Guía de selección para ayudarle a seleccionar el respirador, los cartuchos
o el filtro correctos para el contaminante en su área de trabajo. Verifique con su
supervisor para determinar si tiene la protección correcta. Consulte la etiqueta
NIOSH para conocer las limitaciones de la aprobación. Llame al
+1 (800) 421-0668 o al +1 (310) 837-6500, ext. 512/550 para obtener una copia
de la Guía de selección o puede acceder a ella a través del sitio web en www.
moldex.com.
CONJUNTO DE RESPIRADOR 7000 CON CARTUCHOS
Descripción Modelo # Tamaño Aprobación
Vapor Orgánico
7101
7102
7103 P
M
G TC-23C-2520
Solo pintura en Aerosol/Pesticida
con base de agua sin aceite
(incluye filtros #8910N95, retenes
#7020, Cartuchos #7100)
7111
7112
7113 P
M
G TC-84A-5255
Solo pintura en Aerosol/Pesticida
con base de agua o aceite
(incluye filtros #8970R95, retenes
#7020, Cartuchos #7100)
7171
7172
7173 P
M
G TC-84A-5257
Gas Múltiple/
Cartucho Vapor Smart ®
7601
7602
7603 P
M
G TC-23C-2519
SOLO MASCARA FACIAL
Descripción Modelo # Tamaño
Conjunto de Máscara
Facial Incluyendo Arnés y
Correas para la Cabeza y
Válvulas de Inhalación/
Exhalación
7001
7002
7003 P
M
G
RETENES/ADAPTADORES
Descripción Modelo #
Retén 7020
Protector Contra
Salpicaduras/Chispas 7999
Adaptador de Kit de
Reemplazo 7920
CARTUCHOS DE REEMPLAZO
Descripción Modelo # Aprobación
Vapor Orgánico 7100 TC-23C-2520
Gases Ácidos 7200 TC-23C-2521
Vapores Orgánicos/
Gases Ácidos 7300 TC-23C-2522
Amoníaco/
Metilamino 7400 TC-23C-2523
Formaldehido 7500 TC-23C-2524
Gas Múltiple/
Cartucho Vapor Smart ® 7600 TC-23C-2519
Partículas P100 7990 TC-84A-5190
COMBO APILADOS CARTUCHOS
Descripción Modelo # Aprobación
Vapor Orgánico/P100 7140 TC-84A-5256
Gas Múltiple Vapor/P100 7640 TC-84A-5252
Consulte la etiqueta NIOSH para conocer las limitaciones de la aprobación.
Las regulaciones OSHA requieren lentes a prueba de gas, cuando se usan contra el formaldehido.
Para uso con los modelos #7940, #7950 y #7960 solamente, contra salpicaduras y chispas.
1
2
2
2
2
2
1
1
2
1
3
CONJUNTO DE RESPIRADOR CON
DISCOS DE PARTÍCULAS P100 £
Descripción Modelo # Tamaño Aprobación
P100
7941
7942
7943 P
M
G TC-84A-5270
DISK/FILTER SERIES
Descripción Modelo # Aprobación
Partículas N95 8910 Multiple
Partículas R95 8970 Multiple
Partículas P100 7940 Multiple
Partículas P100 más
Molestia O.V./A.G. 7950 TC-84A-6805
Partículas P100 más
Molestia O.V. 7960 TC-84A-5174
7000 SERIES REPLACEMENT PARTS
Descripción Modelo #
Conjunto de correas para la cabeza 0072
Juego de diafragma de reemplazo 0073
Juntas de reemplazo para #7920 0074
Consulte las aprobaciones 42 CFR 84 de NIOSH en la etiqueta separada
(tipo matriz)
Consulte la etiqueta NIOSH para conocer las limitaciones de la aprobación.
Solo puede usarse con los cartuchos de gas/vapors.
Nuisance O.V. (menos que PEL de OSHA).
PRE‑INSPECCIÓN
Inspeccione su respirador antes y después de usarlo. No lo use para después
devolverlo a su supervisor si:
1. Las correas para la cabeza están desgarradas, cortadas o han perdido
elasticidad.
2 Faltan las hebillas o la base para cabeza, o si están dañados o rotos.
3. La máscara facial está rajada, desgarrada, deformada, sucia, o si tiene agujeros.
4. Faltan los diafragmas de inhalación/exhalación, o si están desgarrados, dañados
o no asentados correctamente.
5. Los cartuchos están al final de su vida de servicio, o si están rajados, dañados o
no asentados correctamente.
6. Cualquier otra parte plástica está rajada, deformada o dañada.
INSTRUCCIONES DE AJUSTE
1. Los usuarios deben seguir las instrucciones cada vez que usen un respirador.
2. La regulación OSHA 29 CFR 1910.134 (f) requiere que se pruebe el ajuste al
usuario.
3. No lo use con ningún vello facial, como barba, que puede evitar un ajuste
correcto.
4. Si no puede obtener un ajuste correcto, no ingrese al área contaminada y
consulte a su supervisor
El respirador de la serie 7000 de Moldex puede ser usado en dos configura-
ciones diferentes, la estándar y el modo desplegable
2
3
1
1
1
2
2
3 1
3 1
APPLICATIONS
UTILISER CONTRE
1. Les contaminants spécifiés sur l’étiquette d’approbation NIOSH, la matrice, les
cartouches ou les filtres et selon toutes les limitations et règlements de santé et
sécurité applicables, incluant OSHA.
2. Les contaminants portant de bonnes propriétés d’avertissement, par exemple,
l’odeur, le goût ou l’irritation.
NE PAS UTILISER CONTRE
1. Des concentrations de contaminants qui sont inconnues ou qui sont dangereus-
es pour la vie ou la santé.
2. Des concentrations de contaminants qui dépassent la concentration d’utilisation
maximale ou 10x la limite d’exposition permissible de l’OSHA, (PEL), dépendant
de la plus basse limite ou selon les règlements gouvernementaux applicables.
3. Des gaz ou des vapeurs portant de mauvais avertissements de propriétés ou
ceux qui génèrent de hautes températures de réaction ou de la peinture à vapo-
riser contenant d’isocyanates.
4. Sablage par jet.
5. Brumatisateurs à base d’huile avec filtres N.
AVERTISSEMENTS POUR LES UTILISATEURS
1. Veuillez suivre toutes les instructions et avertissements sur l’utilisation de ce
respirateur et portez-le durant toutes les opportunités d’exposition. Ne pas
suivre ces instructions et avertissements réduira l’efficacité du respirateur, la
protection du porteur et pourrait résulter en une maladie ou la mort.
2. Pour une utilisation correcte, veuillez consulter votre superviseur ou composez le
+1 (800) 421-0668 ou le +1 (310) 837-6500, poste 512/550.
3. L’utilisateur doit d’abord être formé par l’employeur pour une utilisation correcte
du respirateur, selon toutes les normes applicables de santé et sécurité, pour
les contaminants et les niveaux d’exposition dans l’aire de travail assignée. Un
Programme de formation respiratoire écrit doit être en place et respecté par tous
les utilisateurs avant chaque première utilisation. Le programme doit rencontrer
toutes les exigences des normes applicables, incluant le OSHA 29 CFR 1910.134
et au Canada, CSAZ 94.4, par exemple, formation, test d’essayage, évaluation
médicale et normes de substance spécifique OSHA applicables.
4. Les vapeurs, gaz, poussières, brumes, fumées et autres contaminants qui peu-
vent être dangereux pour votre santé, comprenant ceux qui vous ne pouvez pas
voir, goûter ou sentir.
5. Vérifiez avec votre superviseur pour les cartouches et/ou filtres appropriés pour
les contaminants présents dans votre aire de travail.
6. Un test d’essayage quantitatif ou qualificatif doit être effectué avant qu’un
respirateur ne soit assigné. Veuillez vous référer à OSHA 29 CFR 1910.134 (f)
courant.
RESTRICTIONS
0 1. Ce respirateur ne fournit pas d’oxygène et ne doit pas être utilisé dans des
atmosphères contenant moins de 19.5% d’oxygène.
0 2. Ne pas rester dans une aire contaminée si une détresse physique se produit,
par exemple, difficulté de respiration, étourdissement ou nausée.
0 3. Quitter une aire contaminée et remplacer le respirateur et/ou la cartouche
ou le filtre s’ils sont endommagés, tordus, si un essayage approprié ne peut
être obtenu, si vous goûtez, sentez ou êtes irrités par des contaminants ou si
respirer devient difficile.
0 4. Ne pas altérer, modifier ou utiliser à mauvais escient ce respirateur.
0 5. Entreposez le respirateur dans un sac bien scellé, dans une aire non-contam-
inée, propre et sèche.
0 6. Débarrassez-vous du masque et/ou des cartouches et disques/filtres selon les
politiques de votre employeur et les règlements applicables.
0 7. Les filtres N, R ou P sont nécessaires pour les particules en suspension.
0 8. Lorsque des brumes huileuses sont présentes, seules ou en combinaison
avec des particules solides, ne pas utiliser de filtres R ou P pour des quarts
de travail de plus de 8 heures. Débarrassez-vous des filtres pas plus tard que
huit heures après leur première utilisation. Ne pas dépasser 10X PEL, ou une
charge totale de 200 mg par respirateur, dépendant celui qui est le plus bas.
Il en est de la responsabilité de l’utilisateur que de connaître le PEL et la con-
centration du contaminant, le taux de travail maximum de l’employé et toute
autre information spécifique au travail afin de calculer la charge du filtre. Là où
des brumes huileuses sont présentes, ne pas utiliser des filtres N.
0 9. Débarrassez-vous de toutes les cartouches et filtres N pas plus de trente jours
après a) une première utilisation et/ou b) les avoir sorti du sac scellé.
10. Utilisez des cartouches, des filtres et des masques avant la date d’expiration
utiliser avant le, imprimée sur la boîte ou le sac.
11. Si utilisé pour le soudage, porter une protection oculaire et faciale adéquate.
AVERTISSEMENTS ET LIMITATIONS NIOSH
Les restrictions suivantes peuvent s’appliquer. Voir l’étiquette d’approbation NIOSH.
A. N’est pas conçu pour des atmosphères contenant moins de 19.5% d’oxygène.
B. N’est pas conçu pour des atmosphères qui sont dangereuses pour la vie ou la
santé.
C. Ne pas dépasser les concentrations d’utilisation maximales qui sont établies
par les normes réglementaires.
H. Veuillez respecter les horaires de changements de cartouches pour vous assur-
er que les cartouches sont remplacées avant qu’une situation se développe.
J. Ne pas utiliser correctement et entretenir ce produit pourrait résulter en des
blessures ou en la mort.
L. Veuillez suivre les Instructions de l’utilisateur du fabricant pour changer les
cartouches et/ou les filtres.
M. Tous les respirateurs approuvés devront être sélectionnés, essayés, utilisés et
entretenus selon MSHA, OSHA et les autres règlements applicables.
N. Ne jamais substituer, modifier, ajouter ou omettre des pièces. Utilisez
seulement les pièces de rechange exactes dans la configuration, tel que
spécifié par le fabricant.
0. Veuillez vous référer aux Instructions de l’utilisateur et/ou les manuels d’entre-
tien pour plus d’information sur l’utilisation et l’entretien de ces respirateurs.
P. NIOSH n’évalue pas les respirateurs pour être utilisés comme masques chirur-
gicaux.
S. Les Instructions de l’utilisateur, critiques ou spéciales et/ou limitations d’utili-
sation particulières s’appliquent. Veuillez vous référer aux Instructions de l’utili-
sateur avant l’utilisateur.
LIGNE DE SERVICE TECHNIQUE
Moldex offre une ligne sans frais de Service technique pour répondre aux ques-
tions à propos de l’utilisation des respirateurs Moldex, des contaminants et des
règlements. Si vous avez des questions, composez le +1 (800) 421-0668 ou
+1 (310) 837-6500, poste 512/550 ou FAX +1 (310) 837-9563 ou par courriel
au: [email protected].
ENTRETIEN
DURÉE DE VIE DU MASQUE
L’efficacité de la durée de vie du masque sera influencée par les conditions d’utilisa-
tion et les contaminants auxquels il sera exposé. Ceci comprend la concentration de
contaminants (par exemple, cétone et solvants aromatiques augmenteront le débit de
détérioration), la durée de l’exposition, la température ambiante, etc. Ne pas utiliser
de solvants pour essuyer ou nettoyer le masque, puisque ces derniers réduiront
la durée de vie du respirateur et posera un danger à la santé de l’utilisateur. Si le
matériel montre tout signe de craquelures, de plissage ou de vieillissement, débar-
rassezvous du masque immédiatement. Ne pas l’exposer à des hautes températures
ambiantes (au dessus de 160°F), puisque cela déformera le masque et pourrait
affecter son appui contre le visage.
NETTOYER LE MASQUE ASSEMBLAGE
Le nettoyage est recommandé après chaque jour d’utilisation, ou plus fréquemment,
si nécessaire. Retirez tous les filtres, cartouches, diaphragmes d’inhalation & d’ex-
halation du masque. Poussez et tournez dans le sens contraire des aiguilles d’une
montre le couvert de la valve/harnais pour la tête, incluant les bandes et les boucles
pour les retirer complètement du masque. Frottez doucement le masque avec une
brosse souple et un détergent germicide doux, rincez avec de l’eau claire et séchez à
l’air. Ne pas nettoyer avec des solvants ou exposer à des hautes températures.
Inspectez les pièces et réassemblez ou, remplacez le respirateur s’il est usé, endom-
magé ou déformé.
INSPECTION/NETTOYAGE DES DIAPHRAGMES D’INHALATION & D’EXHALATION
Retirez les trois diaphragmes pour les inspecter. Deux diaphragmes d’inhalation sont
situés à l’intérieur du masque et le diaphragme d’exhalation est situé sous le couvert
de la valve. Ouvrez le couvert de la valve en tirant sur la languette, et enlevez ensuite
le diaphragme. Nettoyez et vérifiez les diaphragmes pour vérifiez s’il y a de la pous-
sière, des fuites, de la distorsion ou tout autre dommage. Après le nettoyage/l’inspec-
tion, remplacer les trois diaphragmes et vérifier s’ils sont correctement appuyés.
MISE EN GARDE
Lorsqu’une personne nettoie ou désinfecte un respirateur qui a accumulé des con-
taminants à risques lors de l’utilisation, elle doit porter la protection respiratoire req-
uise afin de s’assurer qu’elle sera protégée contre l’inhalation de tous contaminants à
risques sur les masques à nettoyer. Une attention particulière devrait être portée afin
de s’assurer que de tels contaminants ne se propagent pas dans l’air ambiant et que
les contaminants à risque, lorsque retirés du respirateur, soient éliminés adéquate-
ment. Le défaut de se conformer à ces précautions peut entraîner des maladies ou le
décès, selon le contaminant. Vérifier avec votre superviseur en sécurité en cas d’in-
certitude et toujours vous conformer aux normes OSHA 29CFR 1910.134 et autres
règlementations de sécurité en vigueur dans votre établissement, incluant les normes
sur les substances spécifiques.
INSTRUCTIONS DE REMPLACEMENT
Pour enlever le couvert de la valve/harnais pour la tête, enlevez d’abord le dia-
phragme d’exhalation et poussez sur le couvert/harnais vers le masque, en tournant
dans le sens des aiguilles d’une montre, et tirez en direction contraire du masque.
Appuyer sur l’ensemble couvre soupape/harnais de tête, incluant les courroies et
boucles, et tourner dans le sens contraire des aiguilles d’une montre afin de l’enlever
complètement du masque. Laver le masque à l’eau chaude, savonneuse; le rincer à
l’eau claire et laisser sécher à l’air. Ne pas nettoyer avec des solvants ou exposer
à des températures élevées. Vérifier les composantes puis assembler à nouveau
et remplacer le diaphragme d’exhalation en dernier. Remplacer le respirateur s’il est
usé, endommagé ou déformé. Remplacer tous les diaphragmes dernière.
Attention: Ne pas tourner le couvercle d’exhalation. Ceci pourrait le séparer du
dispositif d’exhalation. Ne pas utiliser ce masque sans le couvercle d’exhalation
bien en place.
PIÈCES DE RECHANGE
Utilisez seulement les pièces de rechange Moldex pour les respirateurs Moldex.
ENTREPOSAGE
AVERTISSEMENT: Lorsqu’il n’est pas utilisé, n’exposez pas le respirateur à des
chaleurs excessives (au-dessus de 135° F / 57° C) ou à des substances dangereuses.
De telles expositions, ou entreposage de tout autre façon qui pourrait aussi tordre le
masque, peuvent empêcher un essayage correct et vous exposer à des risques de
maladie ou de mort.
AVERTISSEMENTS DE DANGER
SUPPLÉMENTAIRES POUR LES
RESPIRATEURS POUR PARTICULES
MOLDEX ®
Ces avertissement et limitations doivent être connus de tous les utilisateurs en plus
de tous les autres avertissements et autres informations sur l’emballage des respira-
teurs Moldex ou autres information relatives publiées. Vous devez lire et vous con-
former à ces Avertissements et Limitations en tout temps et seulement lorsque
votre employeur a déterminé qu’il était approprié d’utiliser ce respirateur.
Une utilisation correcte de ce respirateur peut réduire, mais n’éliminera
pas complètement, le risque de maladie ou de mort dы а certains dangers
chimiques, biologiques, radiologiques ou nucléaires (CBRN). Les dangers CBRN
comprennent, mais ne sont pas limités à, des bactéries, des toxines et des virus qui
peuvent causer la mort, de sérieuses blessures corporelles ou de défiguration. Les
risques à long terme et à court terme des dangers CBRN, la quantité et la méthode
d’exposition qui pourrait produire de tels risques restent pour la plupart inconnus.
L’utilisation de ce respirateur doit être conforme avec les conseillers de santé des
Centres de contrôle des maladies, ou tout autre recommandations locales, provincia-
les/d’état ou fédérales pour l’utilisation de respirateurs contre les dangers spécifiques
CBRN. Ce respirateur ne devrait pas être utilisé pour la plupart des dangers CBRN.
Il existe des modèles de respirateurs plus efficaces et ayant un plus haut niveau
de protection disponibles de Moldex ou d’autres fabricants. L’employeur décide,
et non pas Moldex, pour déterminer si un respirateur devrait être porté et, si
c’est le cas, quel type, la taille, le niveau de protection et le modèle.
DONNÉES DE BASE
Le National Institute for Occupational Safety and Health (NIOSH), une filière du CDC
et une agence gouvernementale américaine, est responsable pour tester et certifier
les respirateurs pour la protection contre les contaminants industriels dangereux. Les
procédures pour la sélection et l’utilisation de protection respiratoire appropriée sont
règlementées par différentes agences gouvernementales, tel que le Occupational
Safety and Health Administration (OSHA).
NIOSH teste et certifie certains respirateurs pour l’utilisation contre les agents de
guerre chimiques, biologiques ou les dangers biologiques et il offre de l’information
pour certains dangers biologiques. Mais l’OSHA et d’autres agences gouvernemen-
tales n’ont pas encore institué de normes d’exposition pour ces agents ou dangers
biologiques, en règle générales.
Moldex ne fait pas de recommandations pour le type de respirateur devant être
utilisé contre les dangers CBRN pour les travailleurs ou le public en général.
Vous devriez savoir qu’il n’y a pas d’avertissements évidents pour la présence ou le
relâchement de dangers CBRN.
AVERTISSEMENT POUR TOUS LES
UTILISATEURS
• Ce respirateur doit être seulement utilisé pour des substances ayant des limites
d’exposition permissibles (PEL) et seulement lorsque votre employeur le juge
approprié.
• Ce respirateur doit être testé pour essayage. Si vous ne pouvez obtenir un essayage
approprié, ne pas utiliser le respirateur et ne pas entrer dans une aire de risque.
• Ce respirateur n’est pas prévu pour une utilisation avec des personnes portant une
barbe ou autre type de pilosité facile qui empêche directement le contact entre le
visage et la surface scellée du respirateur.
• Les respirateurs Moldex, lorsque correctement posés et utilisés dans un programme
respiratoire complet, peuvent réduire l’exposition au porteur à certains dangers
présents dans l’air, mais pas tous.
• Dans l’éventualité d’une relâche inattendue d’un danger CBRN, vous pouvez utiliser
ce respirateur pour vous échappez, seulement si vous n’êtes pas en possession
d’un respirateur plus approprié pour ce type de situation. Ne pas retirer le masque
de votre visage jusqu’à ce que vous ayez quitté l’aire contaminée.
• Ne pas réutiliser, ou entreposer pour réutiliser ou laisser pendre sur votre cou, à
moins que votre employeur autorise spécifiquement sa réutilisation. Jetez le respi-
rateur comme s’il s’agissait d’un déchet dangereux selon les directives de votre
employeur.
• Utilisez tout autre équipement protecteur, tel que voulu par votre employeur.
Lorsqu’approprié, utilisez des gants protecteurs lors de la manipulation du, ou lor-
sque vous enlevez le respirateur, et jetez-le, ainsi que les gants, selon les directives
de votre employeur.
• Si le CDC ou toute autre agence locale, provinciale/d’état ou fédérale publie de nou-
velles directives pour l’utilisation du respirateur contre des dangers particuliers, les
utilisateurs doivent strictement s’y conformer.
AVERTISSEMENTS POUR L’UTILISATION
DE RESPIRATEURS POUR PARTICULES
CONTRE LA TB
L’OSHA et le CDC ont recommandé l’utilisation de tout respirateur pour particules
approuvé sous le 42CFR84, comme moyen de fournir une aide pour la conformité
avec un programme conçu pour réduire l’exposition occupationnelle à la tuberculose.
Le niveau d’efficacité de la protection respiratoire contre la tuberculose ne peut pas
être déterminé avec les données présentement disponibles. Cependant, une utilisation
correcte des respirateurs Moldex appropriés, en conjonction avec un programme de
protection respiratoire complet, pourrait réduire, mais ne pas éliminer, le risque
d’infection.
• Assurez-vous de lire les limitations décrites ci-dessous et de suivre tous les aver-
tissements indiqués dans les AVERTISSEMENTS POUR TOUS LES UTILISATEURS.
• Lors de l’utilisation de n’importe lequel respirateur Moldex, le remplacement de
filtre et/ou son élimination, doit être manipulé selon le programme de protection
respiratoire complet de votre département de santé et sécurité.
• Si des désinfectants sont utilisés pour désinfecter les masques réutilisables, vous
devez consulter votre département de santé et sécurité et effectuer des tests pour
vous assurez de la compatibilité du désinfectant avec les matériaux du masque
réutilisable Moldex. L’utilisation de désinfectant pourrait affecter l’efficacité du
respirateur et pourrait résulter en une perte de protection.
LIMITATIONS
• Les respirateurs pourraient réduire, mais ne pas éliminer, l’exposition du
porteur aux dangers présents dans l’air ou aux risques de contracter toutes
maladies ou infections. Utilisez seulement ce respirateur en conjonction d’un
programme de protection respiratoire complet. Vous ne recevrez aucune pro-
tection respiratoire si ce respirateur n’est pas correctement ajusté et porté.
De plus, des particules potentiellement dangereuses, incluant des agents
infectieux, plus petites que la taille des particules utilisées dans les certifica-
tions NIOSH, existent probablement dans certains environnements. Certaines
données publiées indiquent que ces plus petites particules pourraient ne pas
être filtrées aussi efficacement que les particules utilisées par NIOSH [Compte
de diamètre médian Séries N (CMD) 0.075 ± .02pm Déviation géométrique
standard 1.86 (GSD), et Séries R et P CMD 0.185 ± .02pm 1.6 (GSD)] lors de
la certification des respirateurs. Il est impératif que vous déterminiez la taille
et le potentiel des dangers des particules qui pourraient être présentes dans
l’environnement avant de sélectionner une protection respiratoire appropriée,
et que vous vous référiez aux lignes directrices du CDC lors de la sélection et
de l’utilisation de n’importe quel respirateur, particulièrement dans des envi-
ronnements où des plus petits types de particules, tel que celles mentionnés
plus haut, pourraient être présentes.
• Si le respirateur entre en contact avec du sang ou des fluides, incluant des
fluides corporels, laissez l’aire contaminée aussitôt que possible, et jetez et
remplacez le respirateur.
• Les respirateurs Moldex ne doivent pas être utilisés sur des enfants.
Pour plus d’information sur l’utilisation des respirateurs, veuillez contacter
Moldex au +1 (800) 421-0668 ou +1 (310) 837-6500, poste 512/550, votre
employeur ou le CDC au www.cdc.gov ou +1 (800) 311-3435 ou
+1 (404) 498-6500.
GARANTIE LIMITÉE
AVIS IMPORTANT À L’ACHETEUR
Cette garantie limitée est en lieu des garanties de qualité marchande, de bon
fonctionnement et toutes autres garanties, expresses ou implicites. Il n’existe
pas d’autre garantie qui s’étende au-delà de la description de la face de ceci. Les
normes et spécifications physiques de Moldex seront rencontrées par les produits
vendus. Voies de droit exclusives: Des dommages pour la violation de cette garantie
limitée sont limités au remplacement des tels quantités de produits Moldex qui a été
prouvé être défectueusement fabriquées. À l’exception de ce qui a été mentionné
ci-dessus, Moldex ne sera pas responsable pour toute perte, dommage ou respons-
abilité directe, indirecte, accessoire, spéciale ou immatériel résultant de la vente, de
l’utilisation ou de la mauvaise utilisation ou de son empêchement.
AVIS IMPORTANT POUR LES
UTILISATEURS
Il est de votre responsabilité que de comprendre et de respecter tous les
avertissements, restrictions et autres informations qui sont contenus dans ce
manuel de l’utilisateur avant d’entrer dans une aire de travail contaminée. Ne
pas respecter ces avertissements, restrictions et autres informations, pourrait
résulter en une maladie ou la mort.
MOLDEX-METRIC, INC.
10111 W. Jefferson Blvd., Culver City, CA 90232
Tel: +1 (800) 421-0668 or +1 (310) 837-6500
Fax: +1 (310) 837-9563
Email: [email protected] www.moldex.com
DÉPARTEMENT DE SERVICE
TECHNIQUE MOLDEX
+1 (800) 421-0668 or
+1 (310) 837-6500, ext. 512/550
Moldex et Ideas that wear well sont des marques de commerce enregistrées. É.U. Brevets en attente.
Le logo PVC-Free est une marque de commerce de Moldex-Metric, Inc.
SERVICE À LA CLIENTÈLE CANADA
Tel: +1 (800) 421-0668, Ext. 517
Fax: +1 (310) 837-9563
FRANÇAIS – DIRECTIVES À L’UTILISATEUR
Manuel de
l’utilisateur
Respirateur
séries 7000
®
FEUILLE DE TRAVAIL POUR L’HORAIRE
DE REMPLACEMENT DE LA CARTOUCHE
Responsabilités/Classification d’emploi:
Location:
INFORMATION CHIMIQUE
(À PARTIR DU MSDS OU DU FABRICANT)
Produit chimique:
Limite d’exposition:
Concentration maximale:
Point d’ébullition:
Poids moléculaire:
Densité liquide:
Pression de la vapeur:
Polarisation moléculaire:
Index réfractaire:
CONDITIONS DU SITE DE TRAVAIL
Température maximum prévue (°C):
Humidité relative prévue (%)*:
Taux de travail:
Nombre de quarts de travail /Tôt:
Heures d’utilisation de cartouche/Quart:
DONNÉES POUR LES CARTOUCHES #7600 ET #7600
Nombre de cartouches:
Équivalent adsorbant #7100 (grammes):
Hauteur du lit de la cartouche #7100 & #7600 (cm):
Équivalent adsorbant #7600 (grammes):
Diamètre du lit #7100 & #7600 (cm):
Durée de vie estimée:
Utilisation de base:
Changement de l’horaire de remplacement de la cartouche à chaque:
Heures:
Après chaque quart:
Autres:
Ce formulaire peut être utilisé pour vous assister lors du développement d’un
horaire de remplacement lorsque vous utilisez les cartouches #7100 ou #7600
pour la protection contre les vapeurs organiques. Soyez avisé que ce n’est qu’un
outil pour vous aider à collecter certaines donnés pertinentes lors du dévelop-
pement d’un horaire de remplacement. Il en est de votre responsabilité que de
vous assurez de l’exactitude des horaires que vous développez pour chacune des
opérations et du site de travail.
* Moldex vous suggère d’utiliser un écart type et d’employer la valeur prévue la
moins élevée.
2
42.5
2.18
36.0
7.81
DISQUES DE FILTRE
DISQUE DE FILTRE AVEC ADAPTATEUR JUMELÉ/CARTOUCHE (Illustration 15)
Avant l’assemblage du disque de filtre #7940 à l’adaptateur jumelé #7920, inspectez
la surface scellée pour vous assurez qu’elle soit propre et pas endommagée, et que
le joint soit en place. (Illustration 14) Poussez l’adaptateur jumelé sur la cartouche
jusqu’à ce qu’elle se bloque en place autour de la cartouche. Pour attacher la car-
touche ou le disque de filtre au masque, alignez les trois cartouches ou les entailles
du disque de filtre avec les trois baïonnettes du masque. Tournez ensuite fermement
dans le sens des aiguilles du montre jusqu’à ce que la cartouche ou le disque de filtre
soit verrouillé en position et jusqu’à ce qu’il soit impossible de se tourner Vérifiez pour
voir s’ils sont bien appuyés contre le masque. Vérifiez pour vous assurer qu’il est cor-
rectement appuyé, de l’intérieur et de l’extérieur et à plat contre le masque. Inspectez
l’adaptateur jumelé, la bague d’étanchéité et le joint à chaque fois que le disque de
filtre soit changé. Si le sceau du joint est brisé, craqué ou endommagé, remplacez le
joint ou l’adaptateur jumelé au complet. Insérez le disque de filtre dans l’adaptateur
jumelé et tournez dans le sens des aiguilles d’une montre jusqu’à ce que le disque
de filtre soit verrouillé en position et ne puisse plus être serré et jusqu’à ce que les
deux surfaces soit étroitement serrée l’une contre l’autre, sur tous les points. Vérifiez
ensuite les diaphragmes d’inhalation pour la présence de poussière et dommages et
voyez s’ils sont bien appuyés. (Illustration 12,13)
AVERTISSEMENT: Utilisez seulement l’adaptateur jumelé #7920 avec les disques de
filtre #7940. Ne pas respecter ces avertissements, restrictions et autres informa-
tions pourrait résulter en une maladie ou la mort.
DISQUE DE FILTRE SPLASH/PROTECTION CONTRE LES ÉTINCELLES
Le harnais #7999 peut être utilisé avec les disques de filtre #7940, 7950 et #7960.
Poussez le #7999 par-dessus le disque de filtre jusqu’à ce qu’il clique en place.
(Illustration 16)
DURÉE DE VIE DU DISQUE DE FILTRE
Quittez l’aire contaminée et remplacer les filtres, les disques ou les cartouches s’ils
sont endommagés, sales, déchirés ou si vous rencontrez une résistance dans votre
respiration. Restrictions d’utilisation: Là où des brumes huileuses pourraient être
présentes dans des aires de travail, vous devez suivre les restrictions #8, #9 et #10
pour les restrictions importantes sur l’utilisation de ces filtres.
REMPLACEMENT DU DISQUE DE FILTRE
Pour enlever le disque de filtre usagé #7940, tournez-le doucement le dans le sens
contraire des aiguilles d’une montre et enlevez-le de l’adaptateur jumelé #7920. Jetez
le disque de filtre usagé. Tirez ensuite doucement sur l’adaptateur jumelé. Inspectez
l’adaptateur jumelé à chaque fois que le disque de filtre est changé. (Illustration 14)
Si le sceau du joint est usé, craquelé ou endommagé, remplacez le joint. Si l’adapta-
teur jumelé ou la bague d’étanchéité est usé ou endommagé, l’adaptateur en entier
doit être remplacé. Pour enlever la cartouche ou le disque de filtre, tournez douce-
ment dans le sens contraire des aiguilles d’une montre et retirez du masque. Avant
de remplacer avec une nouvelle cartouche ou un disque de filtre, inspectez le masque
pour la surface scellée de la cartouche afin de vous assurer qu’elle soit propre et
qu’elle ne soit pas endommagée. (Illustration 10) Utilisez seulement les cartouches
ou les disques de filtre qui sont dans des sacs scellés.
FILTRES
ASSEMBLAGE DE FILTRE
Avant d’assembler les cartouches, inspectez d’abord les surfaces scellées du masque
pour vous assurez qu’elles soient bien propres et pas endommagées. (Illustration
10) Pour attacher la cartouche au masque, alignez les trois entailles de la cartouche
avec les trois baïonnettes du masque. Tournez ensuite fermement dans le sens des
aiguilles du montre jusqu’à ce que la cartouche soit verrouillée en position et jusqu’à
ce qu’il soit impossible de se tourner. Vérifiez pour voir s’ils sont bien appuyés contre
le masque. Insérez le filtre dans l’attache #7020 pour que le côté portant l’identifi-
cation ne soit pas près du visage. (Illustration 17). Vérifiez que les filtres soient cor-
rectement appuyés et pousser ensuite l’attache dans la cartouche jusqu’à ce qu’elle
clique en place vérifiez ensuite les diaphragmes d’inhalation et d’expiration pour la
présence de poussière et dommages et voyez s’ils sont bien appuyés.
(Illustration 12,13)
REMPLACEMENT DE FILTRE
Pour enlever un filtre usagé, tirez doucement sur l’attache du filtre. Retirez le vieux
filtre et placez un nouveau filtre à l’intérieur de l’attache pour que le côté portant l’in-
dication ne soit pas du côté du visage. Inspectez le couvert de la cartouche pour vous
assurez qu’il soit propre et qu’il ne soit pas endommagé. Remplacez l’attache.
Avertissement: Utilisez le porte-attache de filtre #7020 avec les filtres #8910 ou
#8970 seulement. Ne pas respecter ces avertissements, restrictions et autres
informations pourrait résulter en une maladie ou la mort.
UTILISATION ‑ INSTALLATION
MODE LOCK DOWN STANDARD
1. Pour verrouiller les bandes en position, ouvrez le couvert de la valve en tirant
sur le loquet. Mettez les bandes en position, sous les languettes du canal des
bandes. Fermez et verrouillez le couvert de la valve. (Illustration 2)
2. Ajustez la taille du serre-tête pour qu’il puisse reposer confortablement sur la
tête, tel que désiré.
3. Placez le respirateur sous le menton et tirez sur le cerceau, sur le dessus de la
tête, afin qu’il reste dessus. (Illustration 3)
4. Attachez le bas des bandes directement contre le bas de la nuque.
(Illustration 4)
5. Serrez les bandes supérieures d’abord et ensuite les bandes du bas de la nuque
inférieures jusqu’à ce que vous ayez un essayage très serré et à l’épreuve des
fuites. Les masques ne devraient pas être lâches ou glissez sur le nez. Resserrez
en tirant sur les bouts ou en desserrez en poussant sur la languette de la boucle.
Ne pas trop serrer. Resserrez les bandes supérieures si nécessaires.
(Illustration 5)
MODE DROP DOWN
1. Ouvrir le couvert de la valve en tirant sur le loquet. Tirez sur les bandes qui sont
sous les languettes du canal des bandes. Fermez et verrouillez le couvert de la
valve. (Illustration 6)
2. Ajustez la taille du serre-tête pour qu’il puisse reposer confortablement sur la
tête, tel que désiré.
3. Attachez le bas des bandes directement contre l’arrière de la nuque.
(Illustration 4)
4. Positionnez ensuite le serre-tête pré-ajusté sur la tête. (Illustration 7)
5. Serrez les bandes supérieures d’abord et les bandes du bas de la nuque
inférieures jusqu’à ce que vous obteniez un essayage très serré et à l’épreuve
des fuites. Les masques ne devraient pas être lâches ou glisser sur le nez.
Resserrez en tirez sur les bouts ou en desserrant en poussant sur la languette de
la boucle. Ne pas trop serrer. Resserrez les bandes supérieures si nécessaires.
(Illustration 5)
TESTS D’ESSAYAGE
Un test de capacité quantitatif ou qualificatif doit être effectué avant qu’un respi-
rateur ne soit assigné. Veuillez vous référer à OSHA 29 CFR 1910.134 (f) courant.
Le test d’essayage qualitatif peut être effectué en utilisant le kit de test d’essayage
Moldex BITREX* avec les cartouches et filtres appropriés. Les tests quantitatifs
peuvent être effectués avec le kit de cartouche de sonde. Contactez Moldex au
+1 (800) 421-0668 ou +1 (310) 837-6500, poste 512/550 pour plus de détails ou
pour accéder à notre site web www.moldex.com
VÉRIFICATION DU SCEAU DE
L’UTILISATEUR
Effectuez les vérifications positives et négatives de sceau à chaque fois que
vous entrez une aire contaminée.
Vérification négative de sceau pressurisé: Couvrir les deux cartouches sans
presser trop fermement contre le visage, inhalez doucement et gardez votre res-
piration. Le masque devrait doucement s’affaisser. Si une fuite d’air est détectée,
réajustez la position du masque et la tension des bandes de tête. Répétez la vérifi-
cation du sceau jusqu’à ce que la fuite soit éliminée. (Illustration 8)
Vérification positive de sceau pressurisé: Couvrir la valve expiratoire et exhalez
doucement sans presser trop fermement contre le visage, pour créer une légère
pression positive. Si une fuite d’air est détectée, réajustez la position du masque
et la tension des bandes de tête. Répétez la vérification du sceau jusqu’à ce que la
fuite soit éliminée. (Illustration 9)
AVERTISSEMENT: Si vous ne pouvez pas effectuer un essayage correct, n’entrez
pas dans l’aire contaminée et voyez votre superviseur.
Vérifiez le sceau de votre respirateur à chaque fois que vous entrez dans, et péri-
odiquement lorsque vous portez le respirateur, une aire contaminée.
Il en est de la responsabilité du Directeur de la Sécurité, ou de votre superviseur,
que de vous assistez pour déterminer comment le respirateur de Séries 7000
devrait être appliqué sur le visage de l’utilisateur. Avant de, et durant l’utilisation,
l’utilisation l’utilisateur a la responsabilité finale pour déterminer à quel point le
respirateur doit être serré et lorsqu’il doit être ajusté, afin de toujours maintenir un
sceau approprié. Ne pas trop, ou pas assez, serrer le respirateur puisque l’un ou
l’autre pourrait causer des fuites et réduire la protection qu’il doit offrir.
CARTOUCHES
DURÉE DE VIE DE LA CARTOUCHE CHIMIQUE
Laissez l’aire contaminée et remplacez les cartouches si vous sentez, goûtez ou
ressentez toute irritation dans votre nez ou dans votre gorge. Consultez votre
superviseur. Remplacez selon votre horaire de changement, selon OSHA 1910.134,
ou pas plus tard que huit heures après sa première utilisation, ou plus tôt, si une
fuite se produit.
CARTOUCHE/DISQUE DE FILTRE
Inspectez d’abord le masque pour la cartouche ou les surfaces de scellage du
disque de filtre pour vous assurez qu’il est bien propre et pas endommagé.
Utilisez seulement les cartouches ou les disques de filtre qui sont dans des
sacs scellés. Pour attacher la cartouche ou le disque de filtre au masque,
alignez les trois cartouches ou les entailles du disque de filtre avec les trois
baïonnettes du masque. Tournez ensuite fermement dans le sens des aiguilles
du montre jusqu’à ce que la cartouche ou le disque de filtre soit verrouillé en
position et jusqu’à ce qu’il soit impossible de se tourner (Illustration 10, 11).
Vérifiez pour voir s’ils sont bien appuyés contre le masque. Vérifiez ensuite les
diaphragmes d’inhalation pour la présence de poussière et dommages et voyez
s’ils sont bien appuyés. (Illustration 12,13)
HORAIRES DE REMPLACEMENT
OSHA 1910.134 (D) requiert que l’employeur implémente un horaire de remplace-
ment pour les cartouches, selon des informations ou données objectives, qui
assureront que les cartouches soient changées avant la fin de leur durée de vie (voir
OSHA 1910.134 pour le texte complet). La durée de vie d’utilisation d’une cartouche
représente combien de temps elle offre une protection adéquate contre les produits
chimiques dangereux qui sont dans l’air. La durée de vie d’une cartouche dépend de
plusieurs facteurs, incluant les conditions environnementales, le débit de respiration,
la capacité de filtrage de la cartouche et la quantité de contaminants dans l’air.
Si vous connaissez le produit chimique et la quantité à laquelle vous avez été
exposé, vous pouvez alors estimer combien de temps les cartouches du respirateur
fonctionneront et appliquez le facteur de sécurité.
Vous devez utiliser le type de données objectives pour développer un horaire de
remplacement. Les options pour déterminer la durée de vie d’une cartouche
comprennent:
1. Effectuer des tests expérimentaux.
2. Utiliser un modèle mathématique.
OSHA offre sur son site web d’autres méthodes pour calculer les horaires de crevaison
pour différents produits chimiques. Vous pouvez aussi vouloir considérer l’utilisation
de ce site web pour développer votre propre horaire de remplacement. Soyez avisé
que les durées de vie actuelles peuvent varier considérablement de celles qui sont
calculées en utilisant ces modèles. Ces modèles offrent seulement des estimations.
Certaines des données dont vous aurez besoin sont spécifiques aux cartouches
Moldex, afin d’utiliser les modèles présents sur le site web OSHA sont:
• #7100 ont un pouvoir adsorbant qui est équivalent à 42,5 grammes de
carbone de vapeur organique, sa hauteur est de 2,06 cm et le diamètre
intérieur est de 7,81 cm.
• #7600 ont un pouvoir adsorbant qui est équivalent à 36,0 grammes de
carbone de vapeur organique, sa hauteur est de 2,06 cm et le diamètre
intérieur est de 7,81 cm.
• Une feuille de travail pour l’horaire de remplacement est fournie.
DÉTAILS DE LA CARTOUCHE
LIRE CET AVERTISSEMENT
Ces poids ont été estimés par Miller-Nelson, utilisant les méthodes qui sont basées
sur leurs tests. Il est suggéré que vous utilisiez les valeurs par défauts qui sont
fournies par l’OSHA pour les autres paramètres de cartouches spécifiques. Enfin,
pour que les modèles OSHA soient utilisés, vous devez avoir fourni des données
pertinentes sur l’agent dangereux qui peut être trouvé sur le MSDS ou par le fab-
ricant de produit chimique. Ces modèles peuvent être trouvés sur https://www.
osha.gov/SLTC/etools/respiratory/index.html
Moldex suggère que vous utilisiez les modèles OSHA ou d’autres moyens fournis
par OSHA. Moldex recommande toujours que vous utilisez les temps de crevaison
les plus conservateurs (plus courts). Pour des informations plus détaillées sur ces
méthodes, veuillez vous référer au site web OSHA: https://www.osha.gov/SLTC/
etools/respiratory/index.html
Pour toutes questions, veuillez contacter les Services techniques Moldex au
+1 (800) 421-0668 ou le +1 (310) 837-6500, poste 512/550 ü
GUIDE DE SÉLECTION
Utilisez ce Guide de sélection pour vous aider à sélectionner le respirateur
approprié et/ou cartouches et/ou filtres pour les contaminants présents dans
votre aire de travail. Vérifiez avec votre superviseur pour déterminer si vous avez
la protection appropriée. Veuillez vous référer à l’étiquette NIOSH pour les limites
d’approbation. Composez le +1 (800) 421-0668 ou +1 (310) 837-6500, poste
512/550 pour une copie du guide de sélection ou vous pouvez y accéder via le
site web www.moldex.com.
RESPIRATEUR 7000 AVEC CARTOUCHES
Description Modèle No. Taille Approbation
Vapeur Organique
7101
7102
7103 P
M
L
TC-23C-2520
Vaporisateur à peinture/Pesticide à
base d’eau Non huileux seulement
(inclus filtres #8910N95 attaches
#7020, cartouches #7100 7111
7112
7113 P
M
L
TC-84A-5255
Vaporisateur à peinture/Pesticide
à base d’eau ou huileux (inclus
filtres #8970R95 attaches #7020,
cartouches #7100 7171
7172
7173 P
M
L TC-84A-5257
Cartouche Multi-Gaz/
Vapeurs Smart ®
7601
7602
7603 P
M
L
TC-23C-2519
MASQUE SEULEMENT
Description Modèle No. Taille
Masque comprend
Harnais pour la tête et
Valvules d’inhalation/
exhalation 7001
7002
7003 P
M
L
ATTACHES/ADAPTATEURS
Description Modèle No.
Attaches 7020
Splash/Protecteur contre les étincelles 7999
Adaptateur jumelé 7920
SÉRIES DISQUE/FILTRE
Description Modèle No. Approbation
Vapeur organique 7100 TC-23C-2520
Gaz acides 7200 TC-23C-2521
Vapeurs organiques/
Gaz acides 7300 TC-23C-2522
Ammoniac/Méthylamine 7400 TC-23C-2523
Formaldéhyde 7500 TC-23C-2524
Cartouche Multi-Gaz/
Vapeurs Smart ® 7600 TC-23C-2519
Particules P100 7990 TC-84A-5190
COMBO CARTOUCHES EMPILÉES
Description Modèle No. Approbation
Organic Vapor/P100 7140 TC-84A-5256
Multi-Gas Vapor/P100 7640 TC-84A-5252
Veuillez vous référer à l’étiquette NIOSH pour les limites d’approbation. Les règlements OSHA nécessitent des masques oculaires à l’épreuve des gaz lorsqu’ils sont utilisés con‑
tre le formaldéhyde
Pour être utilisé avec #7940, #7950 et #7960 seulement, contre les slashs/étincelles.
1
2
2
2
2
2
1
1
2
1
3
RESPIRATEURS AVEC LES DISQUES DE PARTICULES P100
Description Modèle No. Taille Approbation
P100
7941
7942
7943 S
M
L
TC-84A-5270
SÉRIES DISQUE/FILTRE
Description Modèle No. Approbation
Particules N95 8910 Múltiple
Particules R95 8970 Múltiple
Particules P100 7940 Múltiple
P100 Particules Plus
Vapeurs Organiques
Nocives O.V./A.G.
7950 TC-84A-6805
P100 Particules Plus
Vapeurs Organiques
Nocives O.V.
7960 TC-84A-5174
PIÈCES DE REMPLACEMENT SÉRIES 7000
Description Modèle No.
Harnais pour la tête 0072
Kit Diaphragme de remplacement 0073
Joint d’étanchéité de remplacement
pour le #7920 0074
Voir l’étiquette séparée (Matrice) pour les approbations 42 CRF 84 NIOSH
Veuillez vous référer à l’étiquette NIOSH pour les limites d’approbation. Peut être utilisé seulement avec toutes les cartouches contre le gaz/vapeurs
Nuisance O.V. (moins qu’OSHA PEL).
PRÉ‑INSPECTION
Inspectez votre respirateur avant et après l’avoir porté. Ne pas porter et
retourner à votre superviseur si:
1. Les brides pour la tête sont déchirées, coupées ou si elles ont perdues leur
élasticité.
2. Les boucles ou le serre-tête sont manquants, endommagés ou brisés.
3. Le masque est craqué, déchiré, tortu, sale ou si il a des trous.
4. Les diaphragmes expiratoires/inspiratoires sont manquants, déchirés, endom-
magés ou s’ils ne sont pas correctement installés.
5. Les cartouches sont à la fin de leur durée de vie, si elles sont craquées, endom-
magées ou si elles ne sont pas correctement installées.
6. N’importe quelle autre pièce de plastique est craquée, tordue ou endommagée.
INSTRUCTIONS D’ESSAYAGE
1. Les utilisateurs doivent respecter les instructions à chaque fois que le respirateur
est porté.
2. Le règlement OSHA 29 CFR 1910.134 (f) requiert que l’utilisateur effectue un
test d’essayage de masque.
3. Ne pas porter en cas de pilosité faciale, tel que des barbes, ce qui pourrait
empêcher un essayage correct.
4. Si vous ne pouvez pas effectuer un essayage correct, n’entrez pas dans l’aire
contaminée et voyez votre superviseur.
Le respirateur Moldex Séries 7000 peut être porté de deux différentes façons,
en mode standard ou en mode drop down.
2
3
1
1
1
2
2
3
1
3
1
