35- SP A08590
Descripción de operaciones
Familiarícese con estos controles antes de operar la unidad.
Interruptor On/Auto/Off: Mueva este
interruptor a la posición ON para dar
contacto automático al interruptor de
presión, y OFF para interrumpir la energía
eléctrica al término del uso.
Interruptor de presión: El interruptor
de presión permite el arranque
automático del motor cuando la
presión del tanque disminuye por
debajo del valor de la presión
de conexión regulada en fábrica. El
motor se detendrá cuando la presión
del tanque alcance los valores de
presión de corte, regulado en fábrica para su desconexión.
Válvula de seguridad: Si el interruptor de presión dejara de cortar el suministro de presión del
compresor conforme a los valores prefijados para la presión de corte, la válvula de seguridad
protegerá contra la presión elevada, "saltando" de acuerdo a los valores prefijados en fábrica
(ligeramente superiores a los de presión de corte de la llave interruptora.)
Manómetro para controlar la presión de salida. Este manómetro indicará la presión de
aire disponible a la salida del regulador. Esta presión está controlada por el regulador y
es siempre menor o igual que la presión del tanque
Manómetro de la presión del tanque: El manómetro que controla la presión del tanque
indica la reserva de presión del tanque de aire.
Regulador: Controla la presión de aire indicada en la salida del medidor de presión.Gire
la perilla del regulador en el sentido del reloj para aumentar la presión y contra el sentido
del reloj para reducirla.
Válvula de drenaje: La válvula de drenaje se encuentra ubicada sobre la base del tanque
de aire y se usa para drenar la condensación al fin de cada uso
Sistema de enfriamiento (no mostrado): Este compresor contiene
un sistema de avanzada para el control de enfriamiento. En el núcleo
de este sistema de enfriamiento hay un ventilador especialmente
diseñado. Resulta perfectamente normal - para este ventilador
- soplar aire en grandes cantidades a través de los orificios de
ventilación. De tal manera se podrá saber que el sistema de
enfriamiento trabaja cuando el aire esta siendo expelido.
Bomba de compresión del aire (no mostrada): Comprime el aire dentro del tanque.
El aire de trabajo no se encuentra disponible hasta que el compresor haya alcanzado a
llenar el tanque hasta un nivel de presión por encima del requerido para la salida del aire.
OPERACIÓN

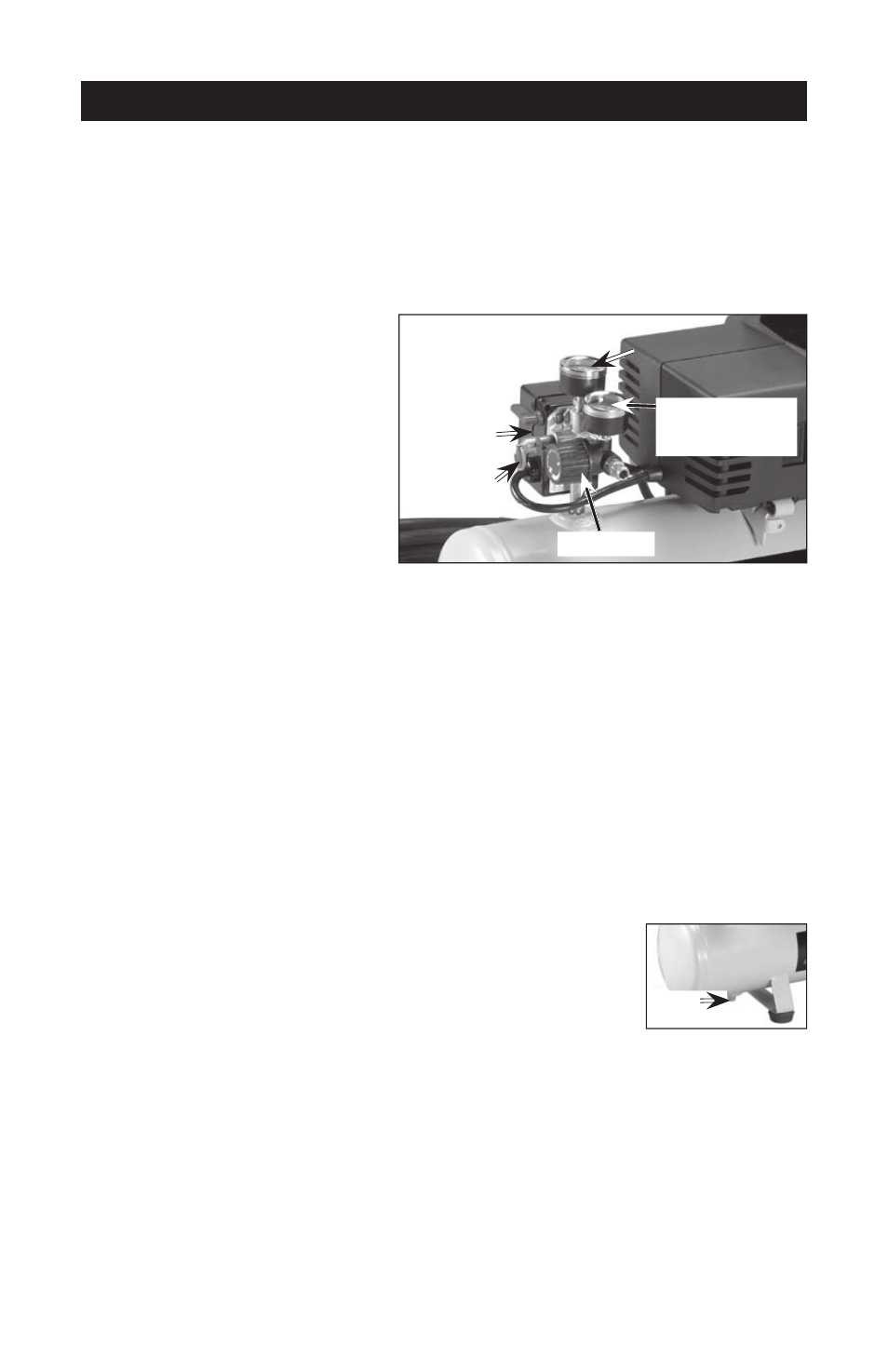

Conozca su compresor de aire
LEA ESTE MANUAL DEL PROPIETARIO Y SUS NORMAS DE SEGURIDAD ANTES DE
OPERAR LA UNIDAD. Compare las ilustraciones contra su unidad a fin de familiarizarse
con la ubicación de los distintos controles y regulaciones. Conserve este manual para
referencias futuras.
Interruptor
On/Auto/
OffSwitch
Regulador
Válvula de
seguridad
Interruptor
de presión
Manómetro
de presión de
salida
Válvula
de drenaje
