Kurulum talimatları

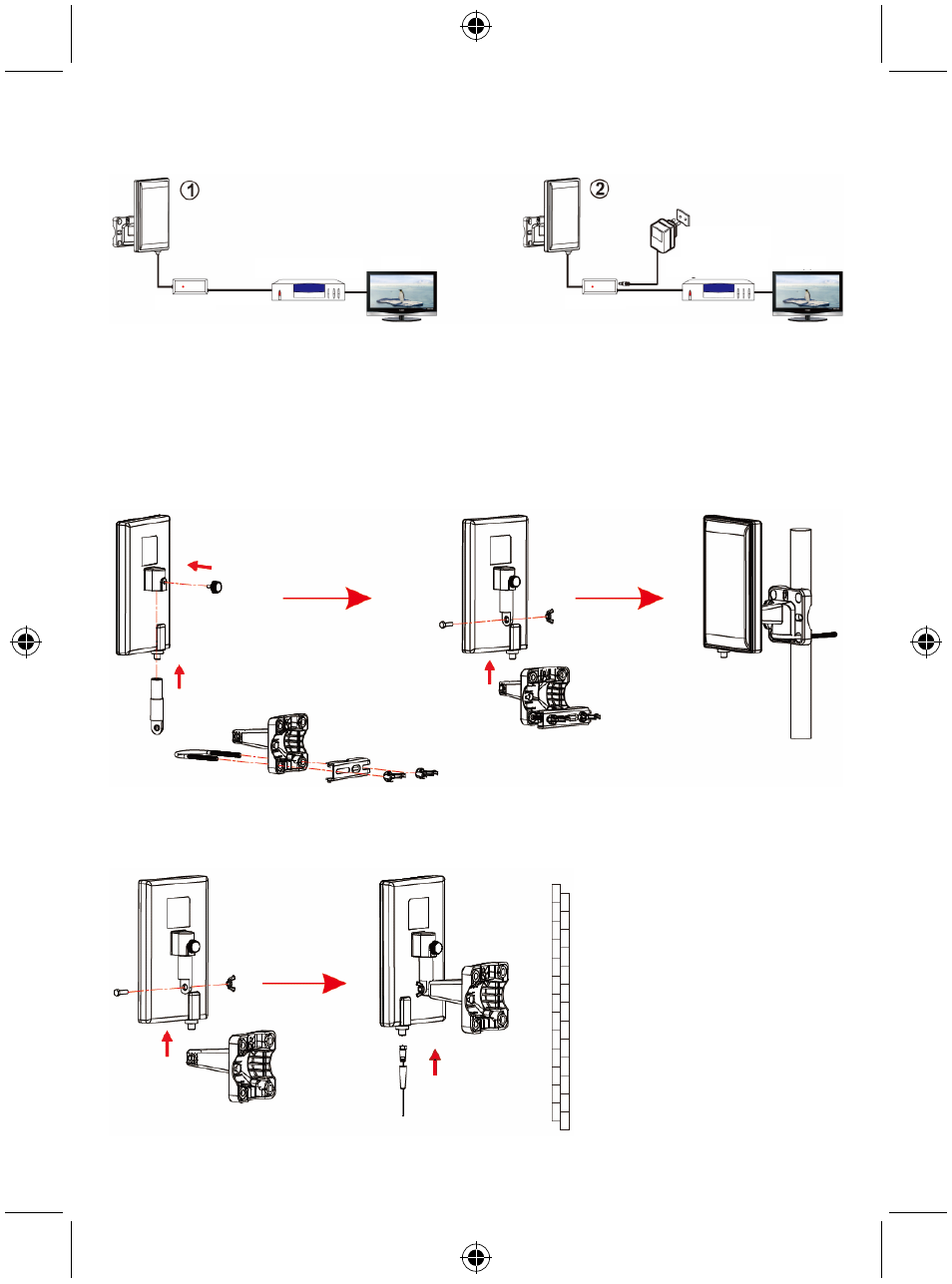

İlk olarak, anteninizi nasıl bağlamak istediğinize karar verin, iki şekilde kurulabilir:
1. Koaksiyel kablo aracılığıyla DTV set üstü cihaz tarafından güç sağlanan. Set üstü cihazın DC 5 V
çıkışı bu bağlantı şekli için açılmalıdır.
2. AC/DC adaptör tarafından güç sağlanan.
Adım 1 – Anteninizi nasıl kurmak istediğinize karar verin.
Kutup montajı:
Dış mekan kullanımı için anteni direk üzerine kenetlemek için metal parçaları kullanın.
Duvara montaj:
Metal parçaları montaj bölümünden çıkarın ve montajı duvara sabitlemek için vidaları kullanın.
Sayısal Karasal STB
5 V 40 mA
Yükselteç
Yükselteç 5 V 40 mA
Sayısal Karasal STB
AC/DC adaptör
12 V 50 mA
TV
TV
