28
Conţinutul pachetului:
Înainte de a utiliza această unitate, verificaţi conţinutul pachetului şi asiguraţi-vă că următoarele
elemente se află în cutia de livrare:
• Unitate principală
• Sursă de alimentare de 5V DC
• Manual de utilizare (cablurile HDMI sunt opţionale)

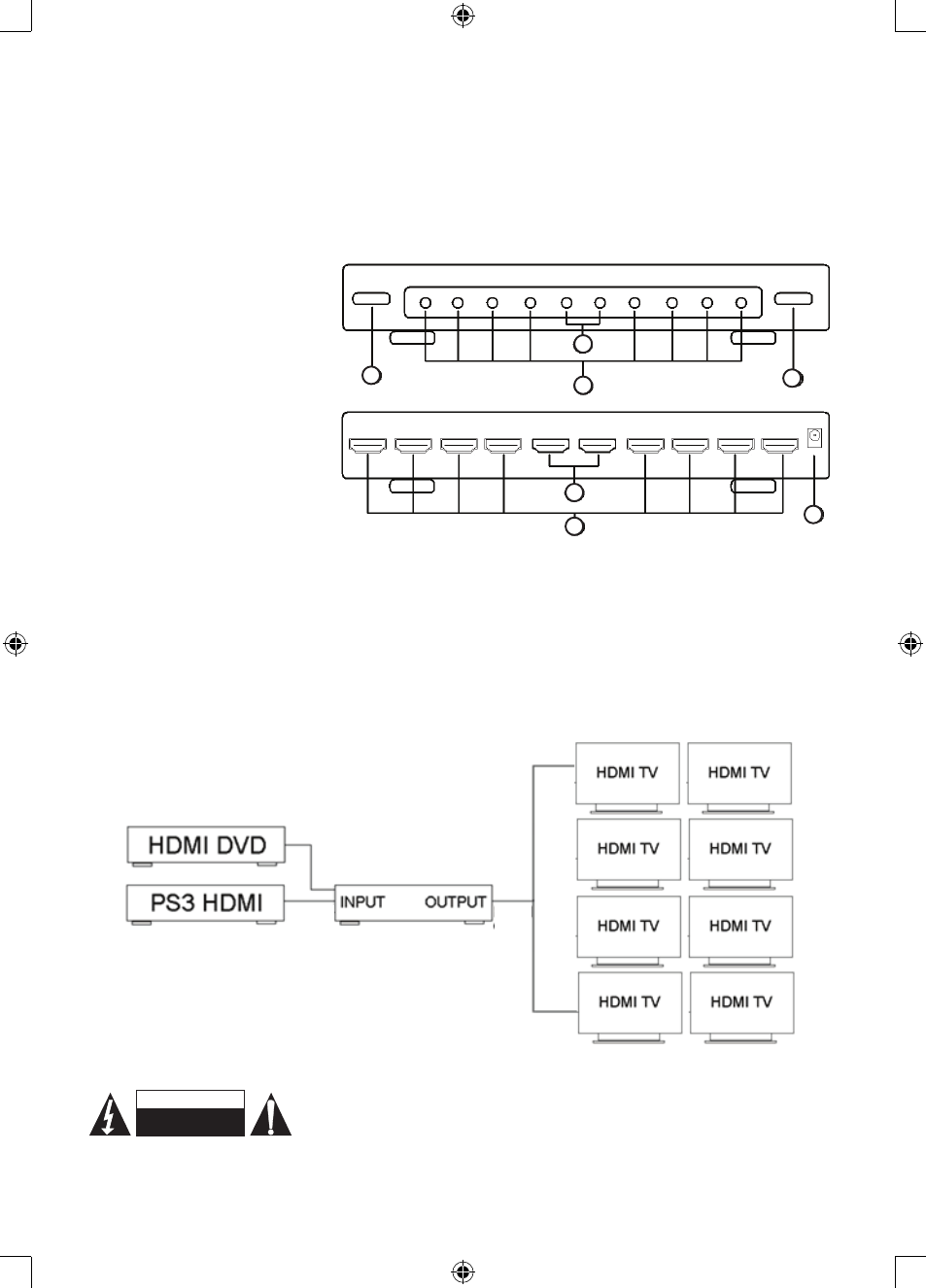

Descrierea panoului:
1) Întrerupător de pornire/oprire
(on/off) alimentare
2) LED indicator de intrare
3) LED indicator de ieşire
4) Comutator de selectare
5) Mufă de intrare HDMI
6) Mufe de ieşire HDMI
7) Conexiune 5V DC
Conectare şi utilizare:
• Conectaţi sursa de intrare
HDMI la splitter-amplificatorul
HDMI (cablurile de intrare
sunt opţionale).
• Conectaţi partea DC a sursei de alimentare de 5V la splitter-amplificatorul HDMI şi apoi conectaţi
partea AC a sursei de alimentare la priza murală.
• Porniţi alimentarea.
• Apăsaţi butonul “Switch” (Comutare) pentru a comuta sursa de intrare din Intrarea1 în Intrarea2
manual; Intrarea1 se selectează automat în cazul neapăsării.
Atenţie: Introduceţi / scoateţi cablul fără a forţa.
Schemă de conectare:
Splitter HDMI
Cablu
HDMI
Cablu
HDMI
Măsuri de siguranţă:
Pentru a se reduce pericolul de electrocutare, acest produs va fi desfăcut
NUMAI de către un tehnician avizat, când este necesară depanarea.
Deconectaţi produsul de la priza de reţea sau alte echipamente în cazul apariţiei unei probleme. Nu
expuneţi produsul apei sau umezelii.
5
6
1
2
3
4
7
PERICOL DE ELECTROCUTARE
NU-L DESCHIDEŢI!
ATENŢIE!
