CMP-SPLITDVI20

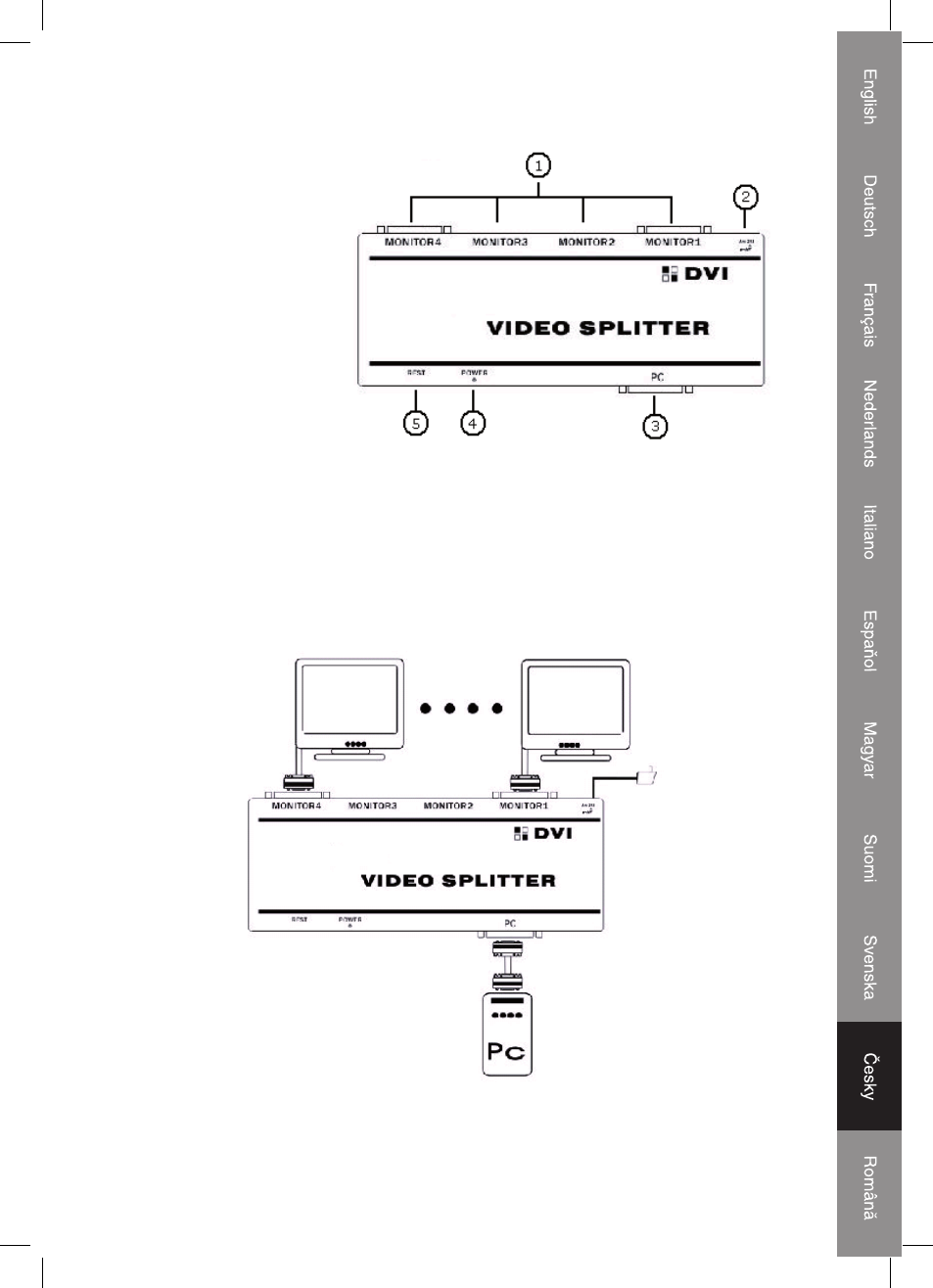

1. 4x výstupní konektor DVI
2. Konektor pro připojení

síťového adaptéru

3. Vstupní konektor DVI
4. LED indikátor napájení
5. Tlačítko Reset

(Obnovení)

Zapojení a obsluha převaděče:

Před instalací si ověřte, jsou-li všechna zařízení určená k připojení vypnuta.

• Vstupní zařízení připojte k rozbočovači (propojovací kabely lze objednat zvlášť).
• Připojte monitory do výstupních konektorů na zadní straně přístroje.
• Nejdříve připojte stejnosměrný konec kabelu od 5V napájecího zdroje k rozbočovači a

pak teprve zapojte síťový adaptér do zásuvky s 220 V.
