14. Technische Daten
Brennwerte
Scheitholz
Brikett
Nennwärmeleistung
5
5
kW
Abgasmassenstrom
5,0
5,0
g/s
Abgasstutzentemperatur
300
300
˚C
Mindestförderdruck bei Nennwärmeleistung
12
12
Pa
CO-Gehalt bei 13% O2
1217
844
mg/m³
Wirkungsgrad
81
82
%
Feinstaub
< 10
< 20
mg/m³
Kaminofen Lagos, geprüft nach DIN-EN 13240 und Art. 15 a B-VG (Österreich),
darf nur mit geschlossenem Feuerraum betrieben werden, mehrere Anschlüsse an
einen Kamin möglich. VKF-Nr.: 22403
Zur Bemessung des Schornsteins nach EN 13384-1 / 2 gelten folgende Daten:
Die auf dem Geräteschild angegebene Nennwärmeleistung von 5 kW ist je nach der
Isolierung des Gebäudes ausreichend für 15 bis 60 m² (ohne Gewähr)
Abmessungen: Höhe Breite Tiefe
Ofen
140 cm
48,5 cm
53,5 cm
Feuerraum
39 cm
31 cm
41 cm
Gewicht ohne Speicherblock (Stahl/Keramik/Speckstein):
151 / 188 / 195 kg
Speicherblock (optional):
78 kg
Rauchrohrdurchmesser:
15 cm
Rohrdurchmesser Hase-Luftsystem*:
10 cm
* Für separate Luftzufuhr in Niedrigenergiehäusern und bei unzureichender
Verbrennungsluftversorgung im Aufstellungsraum.

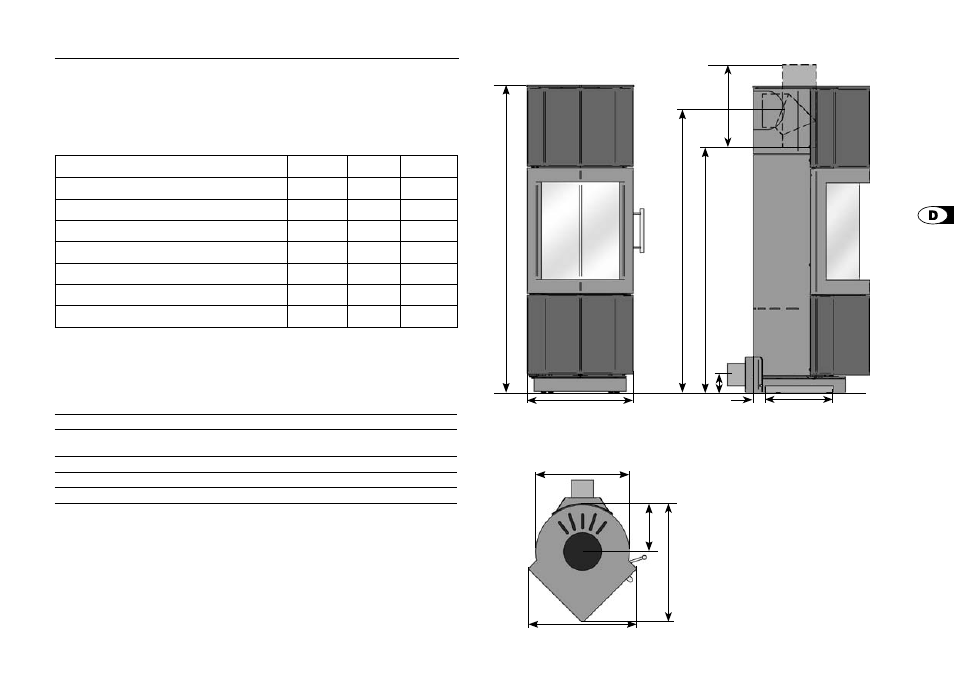

Abmessungen in cm
Aufsicht
48,5
42,5
21
53,5
Vorderansicht
Seitenansicht
Ofenhöhe:
140
Anschlusshöhe
hinten:
128,5
Anschlusshöhe
oben:
112
min. 33
Anschlusshöhe
Hase-Luf
tsystem
hinten:
8,5
48,5
Ø 31
5,5
Anschlussbereich
Hase-Luftsystem unten
