Deltech Fitness DF832- Pec Attachment User Manual
Page 7

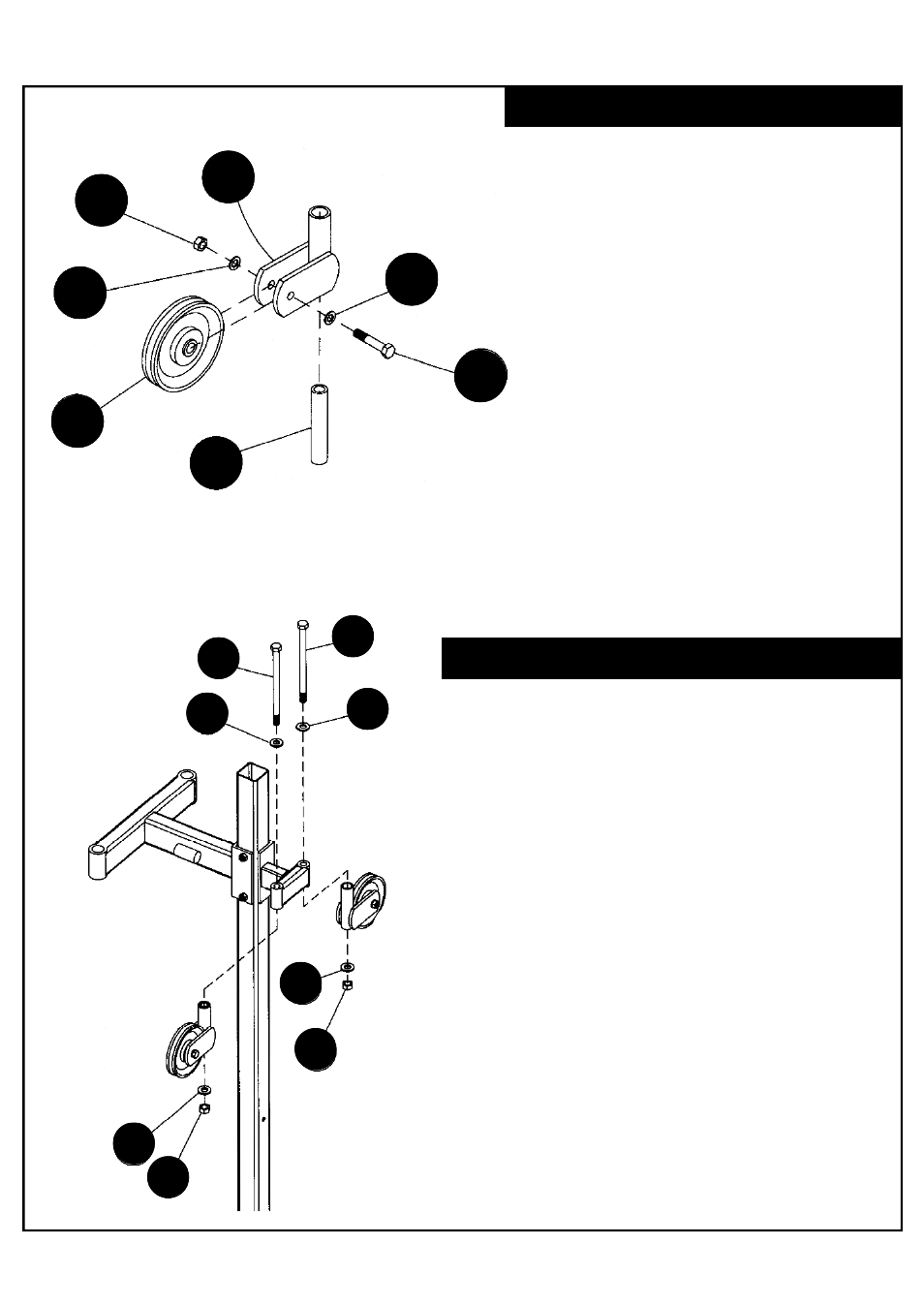

SWIVEL PULLEY ASSEMBLY
SWIVEL PULLEY INSTALLATION
ASSEMBLE THE 4 ½” PULLEY (P) INTO
THE SWIVEL PULLEY BRACKET (C)
USING THE M10 x 50MM BOLT (S), M10
WASHERS (W), AND M10 LOCKNUT (AA).
REPEAT FOR OTHER SWIVEL PULLEY
ASSEMBLY.
INSTALL THE SWIVEL PULLEY
ASSEMBLIES TO THE MOUNT
BRACKET USING THE M12 x 190MM
BOLTS (Q), M12 WASHERS (V), AND
M12 LOCKNUTS (Z).
C
P
M
S
W
W
AA
Q
Q
V
V
V
V
Z
Z
