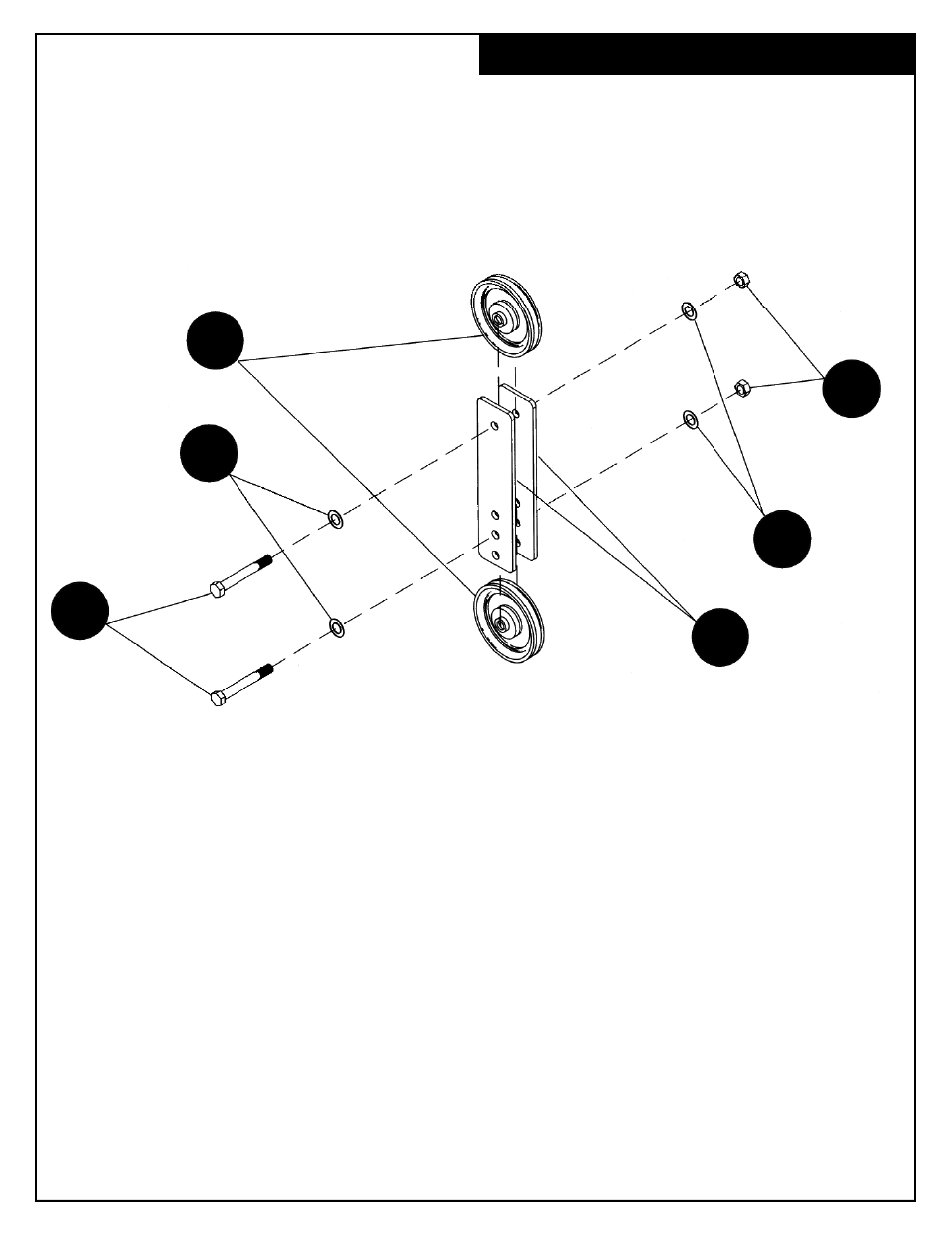

FLOATING PULLEY ASSEMBLY

ASSEMBLE THE FLOATING PULLEY ASSEMBLY BY USING 4-1/2” PULLEYS (Y),
FLANGES (Q), M10 x 43 BOLTS (GG), M10 WASHERS (II), AND M10 LOCKNUTS (JJ).

I I

U

V

Q

GG

Y
