ALPHA SPOT EASY 1200 37
INDEXED
GOBO
BEARING
2
1
1. 105110/804
2. 105110/805 5. 084601/001
6. 084606/001
3. 084609/001 4. 084608/001
INDEXED
GOBO
BEARING
ROTATING GOBO WHEEL
*
*
Gobo + Bearing *
Lower Side
1
2
19
20
Continua / Continue
➔
I
GB
D
E
F

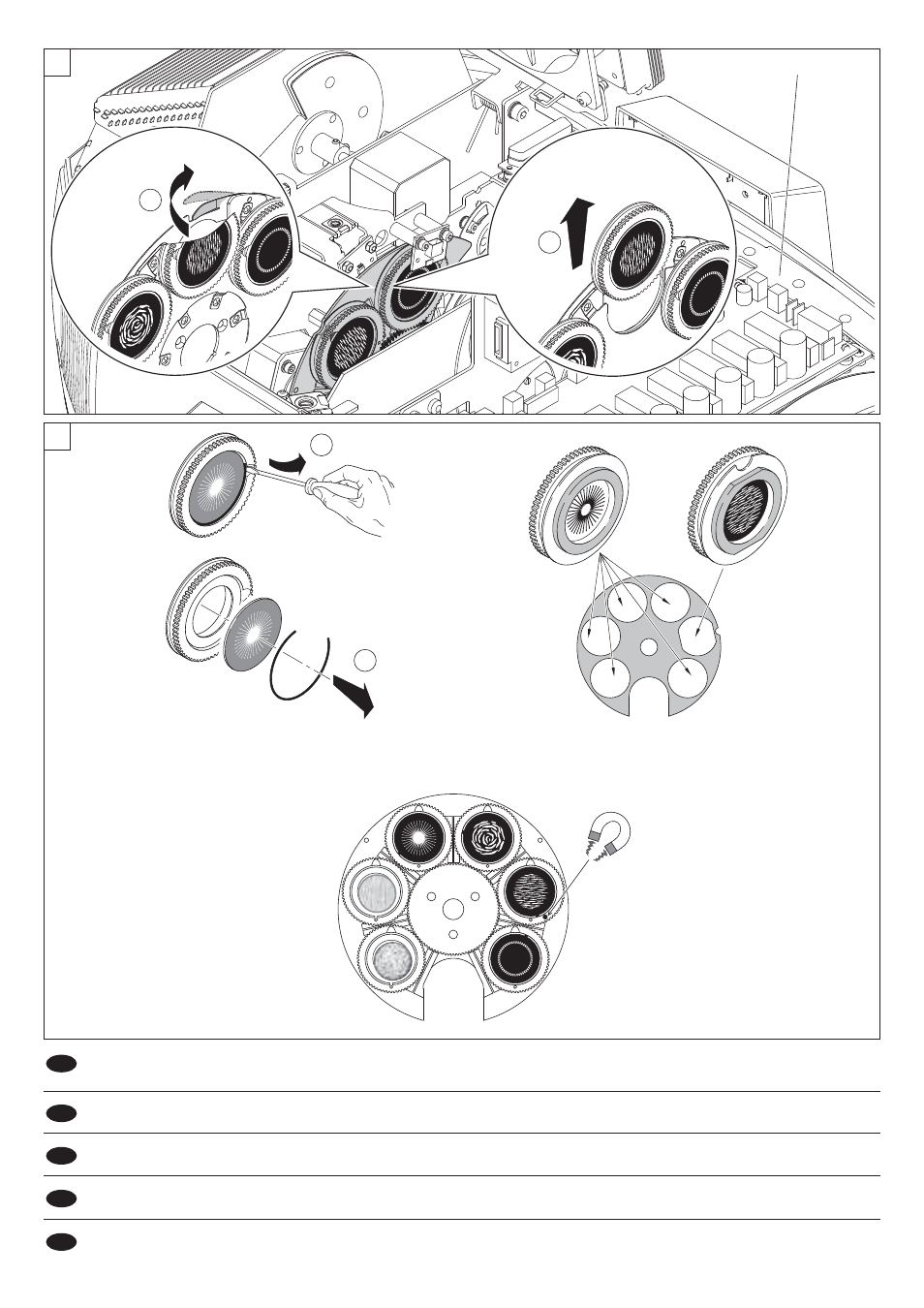

Sostituzione gruppo cuscinetto - Figura 19
Sostituzione gobo rotanti (ø 37.5 mm - immagine max 25 mm - spessore 1 mm) - Figura 20
IMPORTANTE: Sulla ruota gobo rotanti utilizzare solo gobo in vetro. Per maggiori informazioni contattare CLAY PAKY.
Bearing group replacement - Fig. 19
Replacing rotating gobos (ø 37.5 mm - max 25 mm image – thickness 1 mm) - Fig. 20
IMPORTANT: Use only glass gobos on the rotating gobos wheel. For any further information contact CLAY PAKY.
Remplacement du groupe roulement - Figure 19
Remplacement gobos rotatifs (Ø 37,5 mm - image max 25 mm – épaisseur max 1 mm) - Figure 20
IMPORTANT: Sur les roue à gobos rotatifs, utiliser seulement des gobos en verre. Pour obtenir des informations supplémentaires, contacter CLAY PAKY.
Austausch Lagergruppe - Abb. 19
Auswechseln rotierende Gobos (Ø 37,5 mm - Abbildung max 25 mm – Dicke 1 mm) - Abb. 20
WICHTIG: Auf den Räd der rotierenden Gobos nur Glasgobos anwenden. Für weitere Informationen setze man sich mit CLAY PAKY in Kontakt.
Sustitución gr. cojinete - Figura 19
Sustitución gobos giratorios (ø 37.5 mm – imagen máx 25 mm) – espesor 1 mm) - Figura 20
IMPORTANTE: En las rueda de gobo giratorias utilizar solo gobos de cristal. Para mayores informaciones contactar CLAY PAKY.
