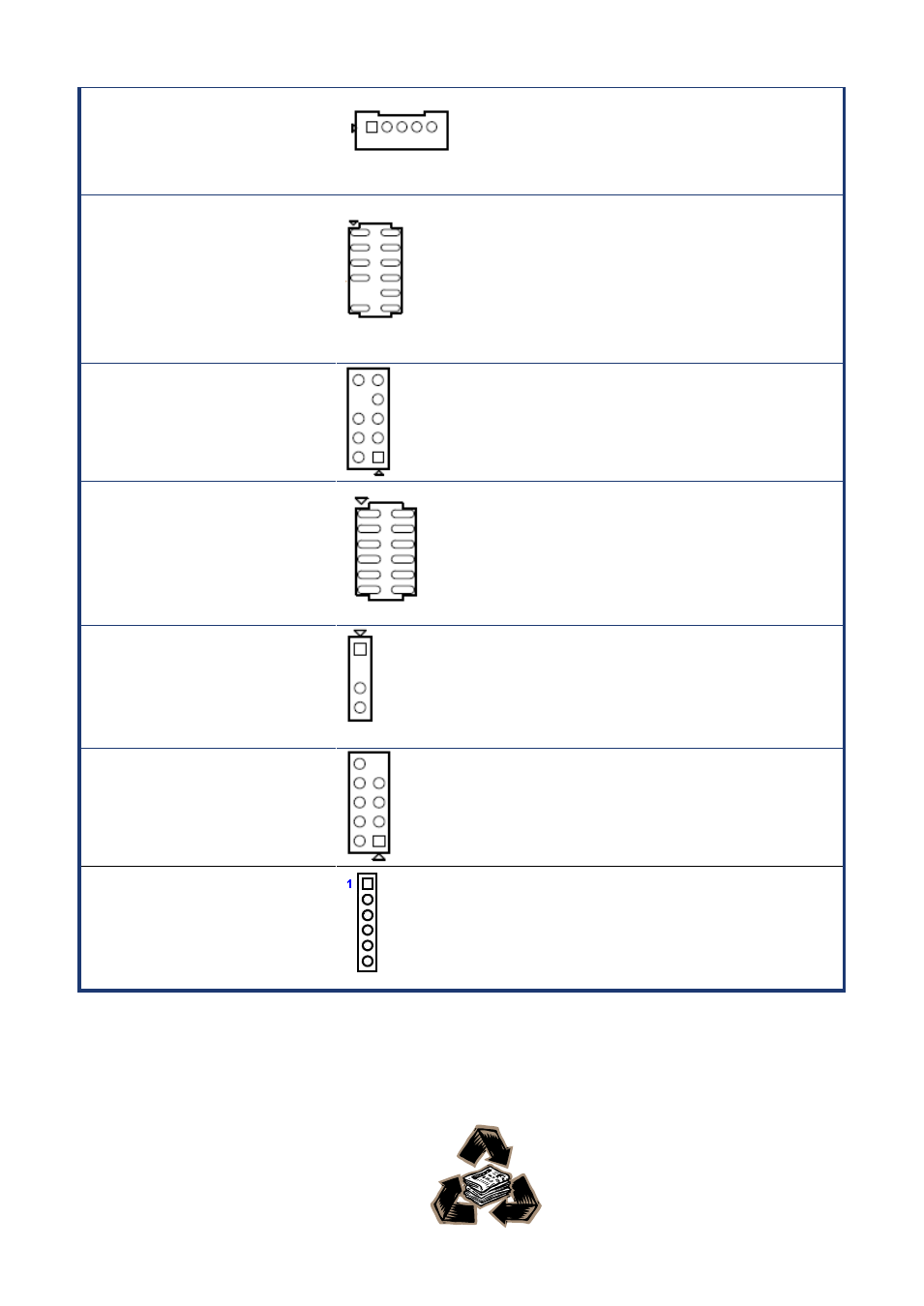

Quick Installation Guide
Quick Installation Guide 11
JBKL LCD Inverter
Connector
JLPC1 LPC
Connector
FPAUD1 Audio Mic.-In
& Line-Out
Connector
JGPIO1
GPIO
Connector
SPDIF_OUT
SPDIF OUT
Connector
USB56
USB78
USB910
USB1112
USB 2.0
Connector
KBMS2
KB/Mouse
Connector
9.NC
8.GND 7.GND
6.USB+ 5.USB+
4.USB- 3.USB
2.USB+5V 1.USB+5V
1.+5V
2.
3.SPDIF OUT
4.GND
1.SIO_GPIO0 2.SIO_GPIO4
3.SIO_GPIO1 4.SIO_GPIO5
5.SIO_GPIO2 6.SIO_GPIO6
7.SIO_GPIO3 8.SIO_GPIO7
9.SMB_CLK_RESUME 10.SMB_DAT_RESUME
11.GND 12.VCC GPIO
10.LINE_JD 9.LIN2_L
8.NC 7.FIO_SENSE
6.MIC2_JD 5.LIN2_R
4.PRESENSE 3.MIC2_R
2.GND 1.MIC2_L
1.NC 2.+3.3
3.LPC_AD3 4.PRST_SIO#
5.LPC_AD1 6.LPC_AD2
7.LPC_FRAME# 8.LPC_AD0
9. 10.GND
11.CLK33M_LPC 12.GND
1.+12V
2.GND
3.ENBKL
4.VR
5.+5V
1.KB b CLK
2.KB b DAT
3.MS b DAT
4.GND
5.VCC_KBMS
6.MS_b_CLK
