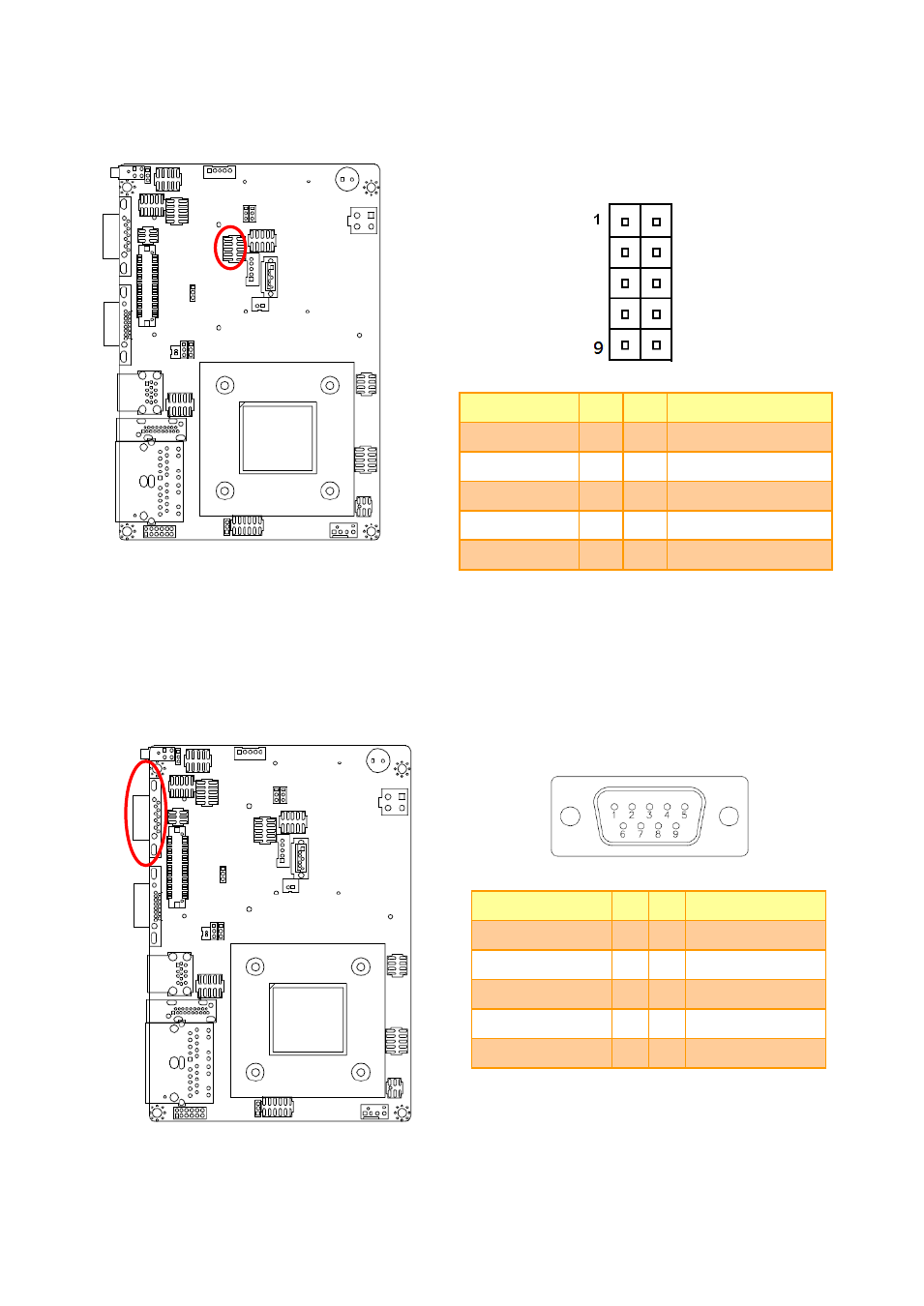

2.4.13 Low pin count connector (JLPC1)
Signal
PIN PIN
Signal
LPC_AD0
1
2
+3.3V
LPC_AD1
3
4
LPC_PORT80_RST#
LPC_AD2
5
6
LPC_FRAME#
LPC_AD3
7
8
LPC_PORT80_CLK
LPC_SERIRQ
9
10
GND
2.4.14 Serial port 1 connector (COM1)
Signal
PIN PIN
Signal
NDCDA#_485TXN
1
2
NRXDA_485TXP
NTXDA_485RXP
3
4
NDTRA#_485RXN
GND
5
6
NDSRA#
RTSA#
7
8
NCTSA#
NRIA#
9
10
NC
